| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एन321 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

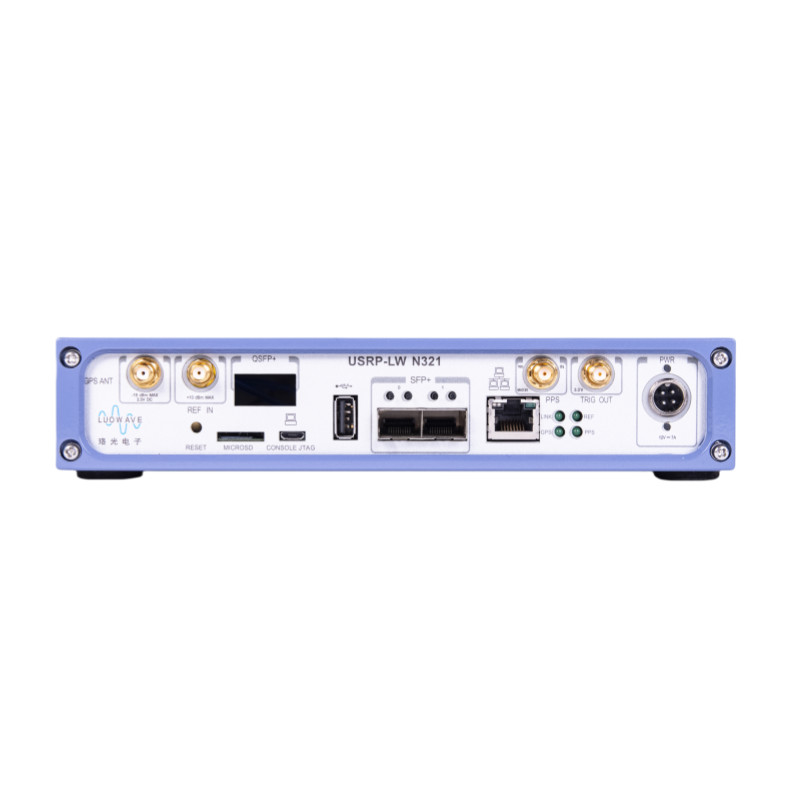

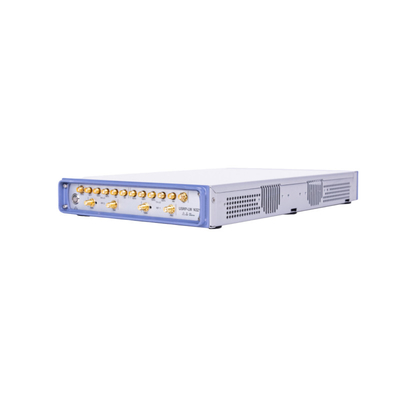

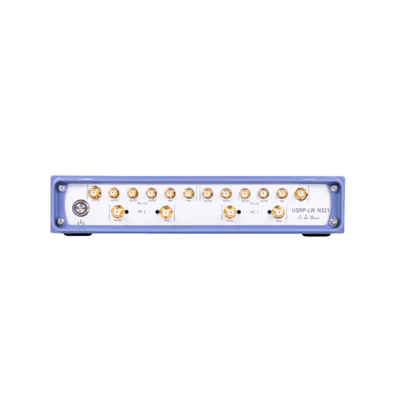

ईथरनेट पोर्ट श्रृंखला USRP-LW N321
उत्पाद का अवलोकन
यूएसआरपी-एलडब्ल्यू एन 321 एक नेटवर्क सॉफ्टवेयर-परिभाषित रेडियो है जो बड़े पैमाने पर और वितरित वायरलेस सिस्टम में तैनाती के लिए विश्वसनीयता और गलती सहनशीलता प्रदान करता है।यह एक उच्च प्रदर्शन एसडीआर है जो एक अद्वितीय आरएफ डिजाइन का उपयोग करता है जो एक आधे चौड़ाई आरयू आकार टीएक्स चैनल में 2 आरएक्स और 2 प्रदान करता हैप्रत्येक चैनल 200 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ प्रदान करता है और 3 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक की विस्तारित आवृत्ति सीमा को कवर करता है।बेसबैंड प्रोसेसर वास्तविक समय के लिए बड़े उपयोगकर्ता प्रोग्राम करने योग्य एफपीजीए देने के लिए Xilinx Zynq-7100 SoC का उपयोग करता है, कम विलंबता प्रसंस्करण, साथ ही स्टैंड-अलोन संचालन के लिए दो-कोर एआरएम सीपीयू। इसमें दो एसपीएफ + पोर्ट और 1 क्यूएसएफपी + पोर्ट हैं, और 1 जीबीई, 10 जीबीई का समर्थन करता है,और ऑरोरा इंटरफेस जो एक मेजबान पीसी या एफपीजीए सह-प्रोसेसर को उच्च-प्रवाह IQ धाराओं को वितरित करता है.
लचीला सिंक्रनाइज़ेशन आर्किटेक्चर 10 मेगाहर्ट्ज़ क्लॉक संदर्भ, पीपीएस समय संदर्भ, बाहरी टीएक्स और आरएक्स एलओ इनपुट, और चरण-संगत एमआईएमओ परीक्षण प्लेटफॉर्म के लिए जीपीएसडीओ का समर्थन करता है।यूएसआरपी-एलडब्ल्यू एन 321 में 450 मेगाहर्ट्ज समर्थन आवृत्तियों से ऊपर TX और RX LO आयात करने की क्षमता है, इसे विभिन्न प्रकार के उन्नत वायरलेस अनुसंधान विषयों के लिए उपयुक्त बड़े, चरण-संगत विषयों के निर्माण के लिए उपयुक्त बनाता है।USRP-LW N321 स्टार विन्यास में TX और RX LO को कई अन्य USRP-LW N321 उपकरणों में निर्यात करने की अनुमति देता है.
USRP-LW N321 नेटवर्क पर कई उपकरणों के नियंत्रण और प्रबंधन को सरल बनाने के लिए यूएचडी के नवीनतम सॉफ्टवेयर विकास का लाभ उठाता है, अद्वितीय दूरस्थ प्रबंधन कार्यों जैसे डिबगिंग,सॉफ्टवेयर अद्यतन करना, रीबूट, कारखाने की स्थिति पर रीसेट, और सिस्टम स्वास्थ्य की निगरानी.
मुख्य विशेषताएं:
तकनीकी विनिर्देश
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| रिसेप्शन | प्रक्षेपण | ||||
| चैनलों की संख्या | 2 | - | चैनलों की संख्या | 2 | - |
| लाभ सीमा | -16 ~ 34 | डीबी | लाभ सीमा | -30 ~ 25 | डीबी |
| बढ़ोतरी | 1 | डीबी | बढ़ोतरी | 1 | डीबी |
| अधिकतम इनपुट शक्ति | -15 | डीबीएम | अधिकतम इनपुट शक्ति | -15 | डीबीएम |
| फिल्टर बैंक |
450 ~ 760 760 ~ 1100 1100 ~ 1410 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
मेगाहर्ट्ज | फिल्टर बैंक |
450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000 |
मेगाहर्ट्ज |
| एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है | 0.45 ~ 6 | गीगाहर्ट्ज | एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है | 0.45 ~ 6 | गीगाहर्ट्ज |
| ट्यूनिंग का समय | 245 | μs | ट्यूनिंग का समय | 245 | μs |
| TX/RX स्विचिंग समय | 750 | μs | TX/RX स्विचिंग समय | 750 | μs |
| रूपांतरण और घड़ी प्रदर्शन | शक्ति | ||||
| नमूना दर | 200,245.76,250 | एमएस/एस | डीसी वोल्टेज इनपुट | 12,7 | वी,ए |
| एडीसी संकल्प | 14 | बिट्स | बिजली की खपत | 60 ~ 80 | W |
| डीएसी संकल्प | 16 | बिट्स | भौतिक गुण | ||
| आकार | 380×220×45 | मिमी | |||
| जीपीएसडीओ आवृत्ति स्थिरता लॉक नहीं है | 0.1 | पीपीएम | वजन | 3.4 | किलो |
| यूटीसी सटीकता के सापेक्ष जीपीएसडीओ पीपीएस | <8 | एनएस | परिचालन वातावरण की आवश्यकताएं | ||
| GPSDO विलंबता स्थिरता |
<+/-50 3 25 |
घंटों °C |
स्थिर परिचालन सीमा | 0 ~ 50 | °C |
| भंडारण तापमान सीमा | -40 ~ 70 | °C | |||
|
|
