| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एन321 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

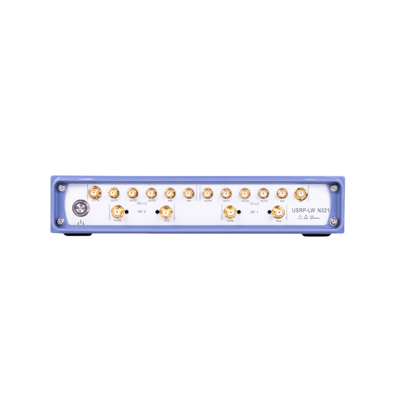

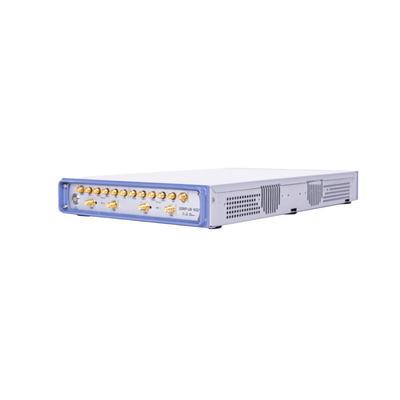

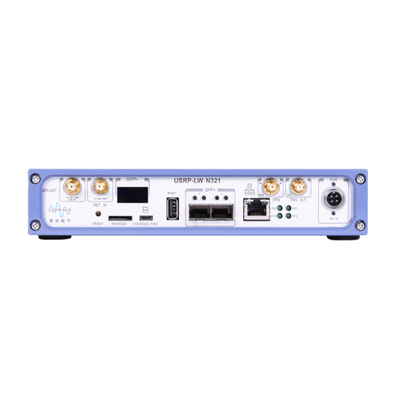

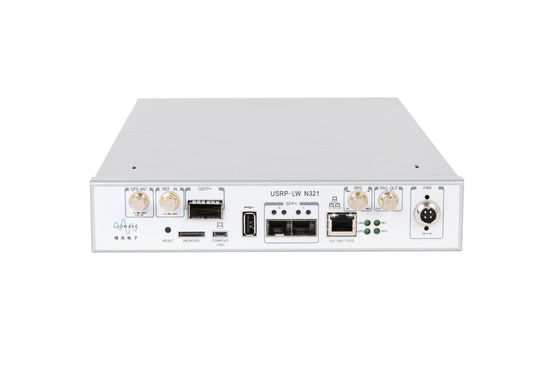

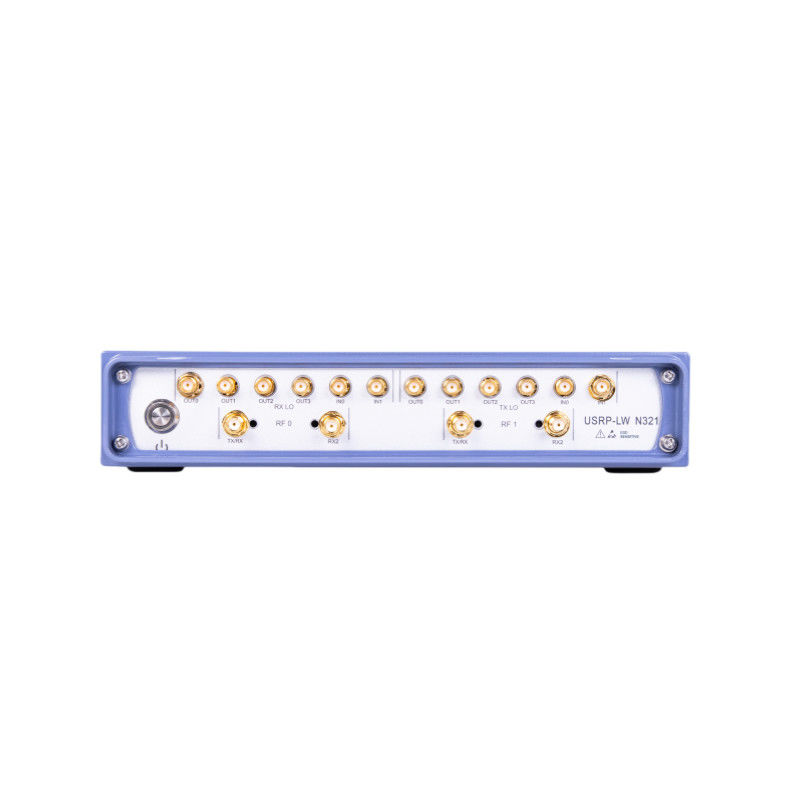

सार्वभौमिक सॉफ्टवेयर रेडियो परिधीय USRP-LW N321
उत्पाद अवलोकन
USRP-LW N321 एक नेटवर्क एसडीआर है जो बड़े पैमाने पर और वितरित वायरलेस सिस्टम में तैनाती के लिए विश्वसनीयता और गलती सहनशीलता प्रदान करता है।यह एक उच्च प्रदर्शन एसडीआर है जो आधा चौड़ाई वाले आरयू आकार में 2 आरएक्स और 2 टीएक्स चैनल प्रदान करता हैप्रत्येक चैनल 200 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ प्रदान कर सकता है और 3 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक की विस्तारित आवृत्ति सीमा को कवर कर सकता है।बेसबैंड प्रोसेसर एक बड़े उपयोगकर्ता प्रोग्राम करने योग्य एफपीजीए देने के लिए Xilinx Zynq-7100 SoC का उपयोग करता हैइसमें दो एसपीएफ+ पोर्ट और एक क्यूएसएफपी+ पोर्ट है, 1 जीबीई, 10 जीबीई और ऑरोरा इंटरफेस का समर्थन करता है, और होस्ट पीसी या एफपीजीए सह-प्रोसेसर को उच्च-थ्रूपुट आईक्यू स्ट्रीम कर सकता है।लचीला सिंक्रनाइज़ेशन आर्किटेक्चर 10 मेगाहर्ट्ज घड़ी संदर्भ का समर्थन करता है, पीपीएस समय संदर्भ, बाहरी टीएक्स और आरएक्स एलओ इनपुट और जीपीएसडीओ, जो चरण सुसंगत एमआईएमओ परीक्षण मंच का एहसास कर सकते हैं।
मुख्य विशेषताएं
1.विश्वसनीय और दोष-सहिष्णु तैनाती 2. दूरस्थ प्रबंधन क्षमताएं 3. स्टैंड-अलोन (इम्बेडेड) या होस्ट-आधारित (नेटवर्क स्ट्रीम) संचालन 4.पूरी तरह से एकीकृत और इकट्ठा (USRP N321 विनिमेय बेटी कार्ड का समर्थन नहीं करता) 5.3 मेगाहर्ट्ज से 6 मेगाहर्ट्ज तक विस्तारित आवृत्ति रेंज 6. 200 मेगाहर्ट्ज तक प्रति चैनल तत्काल बैंडविड्थ 7.2RX,2TX 8.RX,TX फिल्टर बैंक 9.14-बिट ADC, 16-बिट DAC 10. मास्टर क्लॉक दरः200,245.76250 एमएस/सेकंड 11. Xilinx Zynq-7100 SoC 12. ड्यूल-कोर एआरएम कॉर्टेक्स-ए9 800 मेगाहर्ट्ज सीपीयू 13.1 क्यूएसएफपी+ पोर्ट 14.2 एसएफपी+ पोर्ट (1 गीगाबिट ईथरनेट, 10 गीगाबिट ईथरनेट, ऑरोरा) 15. आरजे45(1 जीबीई) 16. घड़ी संदर्भ 17.पीपीएस समय संदर्भ 18.बाहरी RX LO, TX LO इनपुट और आउटपुट पोर्ट 19. अंतर्निहित GPSDO 20.1 प्रकार A USB होस्ट पोर्ट 21.1 माइक्रो-यूएसबी पोर्ट (सीरियल कंसोल, JTAG) 22. वॉचडॉग टाइमर 23. ओपनइम्बेडेड लिनक्स 24.USRP हार्डवेयर ड्राइवर (UHD3).15.0.0 या उच्चतर) और ओपन सोर्स सॉफ्टवेयर एपीआई संस्करण 25.RFNoCTM FPGA डेवलपमेंट फ्रेमवर्क
तकनीकी सूचकांक:
|
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
|
रिसेप्शन |
प्रक्षेपण |
||||
|
चैनलों की संख्या |
2 |
- |
चैनलों की संख्या |
2 |
- |
|
लाभ सीमा |
-16 ~ 34 |
डीबी |
लाभ सीमा |
-30 ~ 25 |
डीबी |
|
बढ़ोतरी |
1 |
डीबी |
बढ़ोतरी |
1 |
डीबी |
|
अधिकतम इनपुट शक्ति |
-15 |
डीबीएम |
अधिकतम इनपुट शक्ति |
-15 |
डीबीएम |
|
फिल्टर बैंक |
450 ~ 760 |
मेगाहर्ट्ज |
फिल्टर बैंक |
450 ~ 650 |
मेगाहर्ट्ज |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 |
1350 ~ 1900 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.45 ~ 6 |
गीगाहर्ट्ज |
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.45 ~ 6 |
गीगाहर्ट्ज |
|
ट्यूनिंग का समय |
245 |
हम |
ट्यूनिंग का समय |
245 |
हम |
|
TX/RX स्विचिंग समय |
750 |
हम |
TX/RX स्विचिंग समय |
750 |
हम |
|
रूपांतरण और घड़ी प्रदर्शन |
शक्ति |
||||
|
नमूना दर |
200,245.76,250 |
एमएस/एस |
डीसी वोल्टेज इनपुट |
12,7 |
वी,ए |
|
एडीसी संकल्प |
14 |
बिट्स |
बिजली की खपत |
60 ~ 80 |
W |
|
डीएसी संकल्प |
16 |
बिट्स |
भौतिक गुण |
||
|
|
|
|
आकार |
380×220×45 |
मिमी |
|
जीपीएसडीओ आवृत्ति स्थिरता लॉक नहीं है |
0.1 |
पीपीएम |
वजन |
3.4 |
किलो |
|
यूटीसी सटीकता के सापेक्ष जीपीएसडीओ पीपीएस |
<8 |
एनएस |
परिचालन वातावरण की आवश्यकताएं |
||
|
GPSDO विलंबता स्थिरता |
<+/-50 |
हम |
स्थिर परिचालन सीमा |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
घंटों |
||||
|
|
|
||||
|
25 |
°C |
भंडारण तापमान सीमा |
-40 ~ 70 |
°C |
|
|
|
