उत्पाद विवरण:
|
आवृत्ति: | 27-29GHz | डुप्लेक्स मोड: | टीडीडी |
---|---|---|---|
सरणी आकार: | 1*16, 1*64 वैकल्पिक | ध्रुवीकरण मोड: | खड़ा |
साइडलोब दमन: | ≥13dB@सामान्य | लॉन्च ईआईआरपी: | 41dBm |
हाई लाइट: | 27GHz 29GHz मिलीमीटर वेव सिस्टम,रडार 5g मिलीमीटर वेव सिस्टम DC12V,DC 12V 29GHz मिलीमीटर वेव रडार |
सिस्टम के मुख्य पैरामीटर
आवृत्ति | 27-29GHz | |
डुप्लेक्स मोड | टीडीडी | |
सरणी आकार | 1*16, 1*64 वैकल्पिक | |
ध्रुवीकरण मोड | खड़ा | |
साइडलोब दमन | ≥13dB@सामान्य | |
बीम स्कैनिंग रेंज |
|
|
बीम स्विचिंग समय | 3us | |
लॉन्च ईआईआरपी | 41dBm | |
जी/टी . प्राप्त करें | ≥-8dB/K |
मिलीमीटर तरंगों में संचार, रडार, रिमोट सेंसिंग और खगोल विज्ञान जैसे क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला होती है।जबकि 5G निर्माण पूरे जोरों पर है, R16 संस्करण के जमने के साथ, लोग धीरे-धीरे 5G के अगले चरण की प्रमुख तकनीकों पर ध्यान केंद्रित करते हैं।इनमें मिलीमीटर वेव टेक्नोलॉजी को 5जी के किलर के तौर पर जाना जाता है।
मिलीमीटर तरंग की सबसे बड़ी विशेषता समृद्ध आवृत्ति बैंड संसाधन है।सब -6 फ़्रीक्वेंसी बैंड में संसाधनों के आवंटन में कठिनाई की तुलना में, मिलीमीटर तरंग आसानी से 100 मेगाहर्ट्ज से ऊपर, यहां तक कि 400 मेगाहर्ट्ज या 800 मेगाहर्ट्ज तक के बैंडविड्थ संसाधनों को आसानी से आवंटित कर सकती है।इस तरह के प्रचुर आवृत्ति बैंडविड्थ संसाधनों के आधार पर, मिलीमीटर तरंग 5G की वायरलेस ट्रांसमिशन गति आसानी से उप -6 से कई गुना अधिक हो सकती है।
मिलीमीटर तरंग में उच्च आवृत्ति और छोटी तरंग दैर्ध्य होती है, इसलिए एंटीना का आकार छोटा होता है।उसी मात्रा के तहत, अधिक एंटेना को एकीकृत किया जा सकता है, एक संकरा बीम बनाया जा सकता है, और एक बहुत ही उच्च स्थानिक संकल्प प्राप्त किया जा सकता है।
समाधान
Luowave SDR द्वारा लॉन्च किया गया 5G मिलीमीटर वेव सिस्टम एक परिपक्व USRP N321 (N310) मॉड्यूल और एक मिलीमीटर वेव मॉड्यूल से बना है।मिलीमीटर वेव मॉड्यूल ऐरे एंटीना को एकीकृत करता है, और 5G मिलीमीटर वेव प्रायोगिक प्रणाली का एक पूरा सेट केवल एक कंप्यूटर के साथ जल्दी से बनाया जा सकता है।इस प्रणाली से 5G शिक्षण, अनुसंधान और प्रदर्शन आसानी से किया जा सकता है।
मिलीमीटर वेव मॉड्यूल को एक कंप्यूटर द्वारा व्यक्तिगत रूप से नियंत्रित किया जा सकता है, जिसमें एक अंतर्निहित विन्यास योग्य उच्च-प्रदर्शन आवृत्ति स्रोत होता है, और ± 60︒ की एक विस्तृत बीम स्कैनिंग रेंज बीमफॉर्मिंग अनुसंधान के लिए पर्याप्त गारंटी प्रदान करती है।

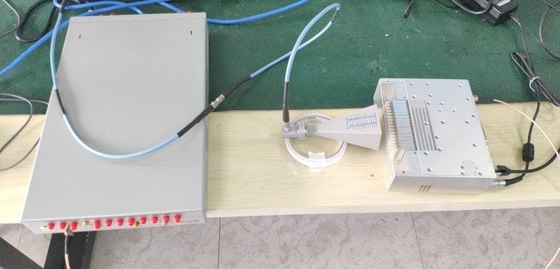

चित्र 1 सिस्टम परीक्षण चार्ट
चित्र 2 सिस्टम 64QAM परीक्षण
चित्र 3 मिलीमीटर तरंग मॉड्यूल का सामने का दृश्य
चित्र 4 मिलीमीटर तरंग मॉड्यूल का पिछला दृश्य
