| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | E310 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

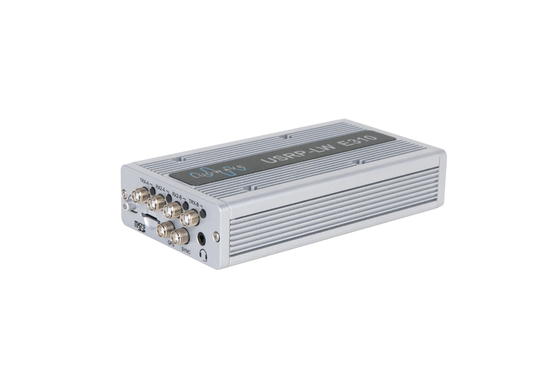

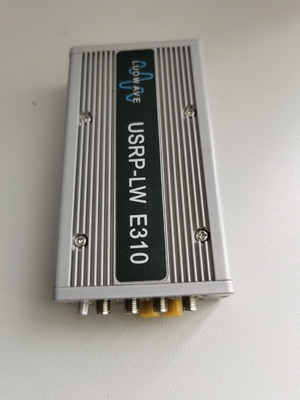

सॉफ्टवेयर परिभाषित रेडियो, USRP-LW E310
उत्पाद अवलोकन:
USRP E310 एक पोर्टेबल स्टैंड-अलोन सॉफ़्टवेयर परिभाषित रेडियो प्लेटफ़ॉर्म प्रदान करता है जिसे फ़ील्ड परिनियोजन के लिए डिज़ाइन किया गया है।एनालॉग उपकरणों से लचीला 2×2 एमआईएमओ AD9361 ट्रांसीवर 56 मेगाहर्ट्ज तक तात्कालिक बैंडविड्थ प्रदान करता है और ब्याज के कई बैंड को कवर करने के लिए 70 मेगाहर्ट्ज - 6 गीगाहर्ट्ज से आवृत्तियों को फैलाता है।ट्रांसमीटर और रिसीवर फ्रंट-एंड दोनों में आरएफ फिल्टर बैंक चयनात्मकता बढ़ाते हैं।
बेसबैंड प्रोसेसर दोहरे कोर एआरएम सीपीयू द्वारा सक्षम स्टैंड-अलोन ऑपरेशन के साथ संयुक्त एफपीजीए त्वरित गणना देने के लिए Xilinx Zynq 7020 SoC का उपयोग करता है।USRP E310 में बाह्य उपकरणों का एक समृद्ध सेट शामिल है जैसे स्थिति जागरूकता और समय सिंक्रनाइज़ेशन के लिए एक एकीकृत जीपीएस रिसीवर, साथ ही भंडारण, आई / ओ, और ऑफ-द-शेल्फ उपकरणों के साथ संचार विकल्पों के विस्तार के लिए दो होस्ट यूएसबी पोर्ट।उपयोगकर्ता तंग आकार, वजन और बिजली की आवश्यकताओं के साथ मोबाइल और एम्बेडेड अनुप्रयोगों के लिए तेजी से प्रोटोटाइप और डिजाइन को तैनात कर सकते हैं।
मुख्य विशेषता:
| पैरामीटर श्रेणी | मूल्य | यूलीख | पैरामीटर श्रेणी | मैं | मैं |
| इनपुट/उत्पादन | आरएफ प्रदर्शन पैरामीटर | ||||
| डीसी वोल्टेज इनपुट | 5-15 | वी | आवृति सीमा | 70-6000 | एमहर्ट्ज |
| बिजली की खपत | 2-6 | वू | निर्गमन शक्ति | >10 | डीबी.एम. |
| रूपांतरण मॉड्यूल पैरामीटर | तीसरे क्रम के अवरोधन बिंदु दर्ज करें | -20 | डीबी.एम. | ||
| एडीसी नमूना दर (अधिकतम) | 61.44 | एमएस / एस | शोर का आंकड़ा | <8 | डीबी |
| एडीसी संकल्प | 12 | बिट्स | भौतिक गुण | ||
| डीएसी नमूना दर | 61.44 | एमएस / एस | एसize | 133×68×26.4 | सीएम |
| डीएसी संकल्प | 12 | बिट्स | वूआठ | 375 | जी |
| स्थानीय दोलन सटीकता | 2.0 | पीपीएम | |||
प्रदर्शन विवरण:
आरएफ फ्रंट-एंड का AD9361 ट्रांसीवर 56 मेगाहर्ट्ज तक तात्कालिक बैंडविड्थ प्रदान करता है, आवृत्ति रेंज 70 मेगाहर्ट्ज-6 गीगाहर्ट्ज़ को कवर करती है, और 2X2 एमआईएमओ का समर्थन करती है।ट्रांसमिट लिंक के सामने के छोर पर आरएफ प्रीसेलेक्शन फिल्टर बैंक और रिसीव लिंक फ़्रीक्वेंसी चयनात्मकता को बढ़ाता है।
बेसबैंड प्रोसेसर एफपीजीए त्वरित कंप्यूटिंग प्रदान करने के लिए Xilinx Zynq 7020 SoC का उपयोग करता है, जो दोहरे कोर एआरएम सीपीयू द्वारा समर्थित स्वतंत्र संचालन के साथ संयुक्त है।USRP-LW E310 कई बाह्य उपकरणों को एकीकृत करता है, जैसे कि एक एकीकृत GPS रिसीवर जिसका उपयोग स्थान जागरूकता और समय सिंक्रनाइज़ेशन के लिए किया जा सकता है, और दोहरे USB होस्ट पोर्ट जिनका उपयोग विस्तारित संग्रहण स्थान और अन्य I/O उपकरणों के लिए किया जा सकता है।ऑफ-द-शेल्फ उपकरण का उपयोग करके, उपयोगकर्ता एम्बेडेड अनुप्रयोगों को जल्दी से प्रोटोटाइप और विकसित कर सकते हैं।
USRP एम्बेडेड श्रृंखला अनुप्रयोग की विशिष्ट आवश्यकताओं को पूरा करने के लिए OpenEmbedded ढांचे द्वारा अनुकूलित एक Linux वितरण का उपयोग करती है।डिफ़ॉल्ट ऑपरेटिंग सिस्टम USRP हार्डवेयर ड्राइवर™ (UHD) सॉफ़्टवेयर और GNU रेडियो जैसे तृतीय-पक्ष विकास टूल के साथ पूर्व-स्थापित है।E310 RFNoC तकनीक को भी सपोर्ट करता है।RFNoC FPGA विकास ढांचा वास्तविक समय की गणना कर सकता है और ब्रॉडबैंड सिग्नल प्रोसेसिंग की आवश्यकताओं को पूरा कर सकता है।
ऑपरेटिंग सिस्टम और विकास ढांचा
| ऑपरेटिंग सिस्टम | खुला हुआइएमबीएडेड लिनक्स (पहले से इंस्टॉल किया) |
| सॉफ्टवेयर विकास ढांचा |
यूएचडी(पहले से इंस्टॉल किया) जीएनयू रेडियो(पहले से इंस्टॉल किया) ज़िलिनक्सआईएसई डिजाइन सूट |
|
|
