उत्पाद विवरण:
|
हाई लाइट: | GPSDO 4G LTE USRP,बोर्ड माउंटेड GPSDO उच्च सटीकता,GPSDO 4G LTE USRP |
---|

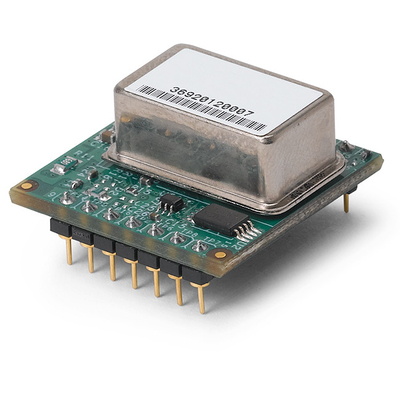

यह एक GPS-अनुशासित, ओवन-नियंत्रित क्रिस्टल ऑसिलेटर (GPSDO) है, जो USRP X300 या X310 के साथ संगत है।GPSDO एक उच्च-सटीकता 10 MHz संदर्भ और 1 PPS संकेत प्रदान करता है।यह डेवलपर्स को सिस्टम बनाने की अनुमति देता है जो तंग सिंक्रनाइज़ेशन आवश्यकताओं के साथ अनुप्रयोगों की सेवा करता है, या 50 एनएस के भीतर वैश्विक समय संरेखण।
यह एक GPS-अनुशासित, ओवन-नियंत्रित क्रिस्टल ऑसिलेटर (GPSDO) है, जो USRP X300 या X310 के साथ संगत है।इसका उपयोग के साथ भी किया जा सकता हैयूएसआरपी बी200/बी210, लेकिन सिस्टम को बाहरी शक्ति की आवश्यकता होगी।GPSDO एक उच्च-सटीकता 10 MHz संदर्भ और 1 PPS सिग्नल प्रदान करता है, जो डेवलपर्स को ऐसे सिस्टम बनाने की अनुमति देता है जो बेहतर आवृत्ति सटीकता और वैश्विक समय संरेखण के साथ अनुप्रयोगों की सेवा करते हैं।
हम पढ़ने की सलाह देते हैंGPSDO चयन गाइडयह सुनिश्चित करने के लिए कि यह आपके आवेदन के लिए सही उपकरण है।
मॉड्यूल निर्दिष्टीकरण | ||
1 पीपीएस शुद्धता | ±50ns से UTC RMS (1-सिग्मा) GPS लॉक किया गया | |
होल्डओवर स्थिरता | <±20µs 3 घंटे की अवधि में +25C . पर | |
1 पीपीएस आउटपुट (ओसीएक्सओ फ्लाईव्हील जेनरेटेड) | 3.3वीडीसी सीएमओएस | |
RS-232 नियंत्रण | NMEA और SCPI-99 नियंत्रण कमांड, UHD में एकीकृत | |
जीपीएस फ्रीक्वेंसी | एल1, सी/ए 1574 मेगाहर्ट्ज | |
जीपीएस एंटीना | सक्रिय (5V संगत) या निष्क्रिय | |
जीपीएस रिसीवर | 50 चैनल, मोबाइल, WAAS, EGNOS, MSAS सक्षम | |
संवेदनशीलता | अधिग्रहण -142dBm, ट्रैकिंग -168dBm | |
टीटीएफएफ | कोल्ड स्टार्ट: <45 सेकंड, वार्म स्टार्ट: 1 सेकंड, हॉट स्टार्ट: 1 सेकंड | |
ADEV | 1E-11 1s . पर | |
वार्म अप टाइम / स्थिरीकरण समय | <5 मिनट +25C से 1E-08 शुद्धता तक | |
आपूर्ति वोल्टेज (वीडीडी) | 3.3/5 वीडीसी | |
बिजली की खपत | 0.7W मैक्स | |
परिचालन तापमान | 0सी से +60सी | |
भंडारण तापमान | -45सी से 85सी | |
थरथरानवाला निर्दिष्टीकरण | ||
फ़्रिक्वेंसी आउटपुट | 10 मेगाहर्ट्ज | |
10 मेगाहर्ट्ज रिट्रेस | ± 2E-08 1 घंटे के बाद 25C . पर | |
तापमान से अधिक आवृत्ति स्थिरता (अनलॉक स्थिति) | ±2.5E-08 | |
हल्की शुरूआती कसरत करने का समय | <1 मिनट +25C . पर | |
10 मेगाहर्ट्ज पर चरण शोर | 1 हर्ट्ज | -75dBC/हर्ट्ज |
10 हर्ट्ज | -110 डीबीसी / हर्ट्ज | |
100 हर्ट्ज | -132 डीबीसी / हर्ट्ज | |
1kHz | -142 डीबीसी / हर्ट्ज | |
10kHz | <-145dBC/Hz |
