| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | E310 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

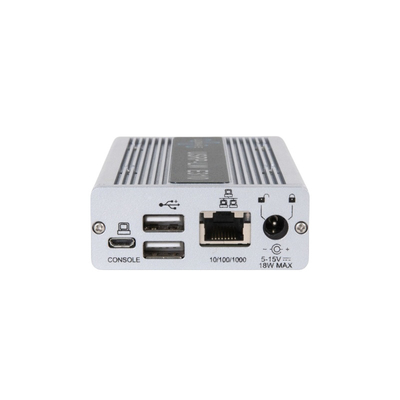

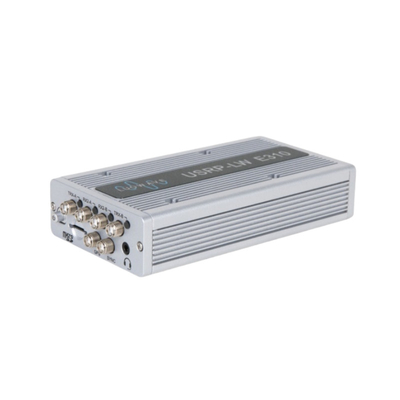

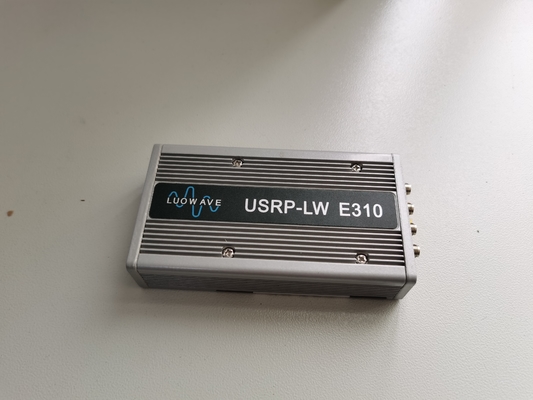

एंबेडेड सीरीज USRP-LW E310
USRP-LW E310 एक एम्बेडेड SDR डिवाइस है।AD9361 RF सेट एनालॉग डिवाइस 70 MHz-6 GHz की आवृत्ति रेंज और 56 MHz की एक क्षणिक बैंडविड्थ के साथ 2x2 MIMO का समर्थन करता है।133 x 68 x 26.4 मिमी के आकार और 2-6 वाट जितनी कम बिजली की खपत के साथ, यह हल्के वजन, छोटी शक्ति और छोटे आकार के फायदे के साथ एक मोबाइल और एम्बेडेड एसडीआर डिवाइस है।बेसबैंड प्रसंस्करण एक पुन: कॉन्फ़िगर करने योग्य Zynq 7020 IC पर चलाया जाता है जो एकीकृत दोहरे कोर ARM A9 प्रोसेसर के साथ Xilinx 7 श्रृंखला FPGAs को जोड़ती है।लिनक्स ऑपरेटिंग सिस्टम का उपयोग करना।सभी यूएसआरपी उपकरणों की तरह, ओपन सोर्स सॉफ्टवेयर आर्किटेक्चर क्रॉस-प्लेटफॉर्म सपोर्ट और यूएसआरपी हार्डवेयर ड्राइवर (यूएचडी) प्रदान करता है।UHD अधिकांश एप्लिकेशन और SDR फ्रेमवर्क जैसे GNU रेडियो का समर्थन करता है।
मुख्य विशेषताएं:
संबंधित पैरामीटर:
| पैरामीटर श्रेणी | अंकीय मान | इकाई | पैरामीटर श्रेणी | अंकीय मान | इकाई |
| इनपुट आउटपुट | आरएफ प्रदर्शन पैरामीटर | ||||
| डीसी वोल्टेज इनपुट | 5-15 | वी | आवृति सीमा | 70-6000 | मेगाहर्ट्ज |
| बिजली की खपत | 2-6 | वू | निर्गमन शक्ति | >10 | डी बी एम |
| मॉड्यूल पैरामीटर कनवर्ट करें | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | -20 | डी बी एम | ||
| एडीसी नमूना दर (अधिकतम | 61.44 | एमएस/एस | शोर का आंकड़ा | <8 | डीबी |
| एडीसी संकल्प | 12 | बिट्स | भौतिक गुण | ||
| डीएसी नमूना दर | 61.44 | एमएस/एस | आकार | 133×68×26.4 | सेमी |
| डीएसी संकल्प | 12 | बिट्स | वजन | 375 | जी |
| स्थानीय कंपन सटीकता | 2.0 | पीपीएम | |||
प्रदर्शन विवरण:
आरएफ फ्रंट एंड पर AD9361 ट्रांसीवर 56 मेगाहर्ट्ज तक तात्कालिक बैंडविड्थ प्रदान करता है, 70 मेगाहर्ट्ज-6 गीगाहर्ट्ज की आवृत्ति रेंज को कवर करता है, और 2X2 एमआईएमओ का समर्थन करता है।संचारण के सामने के छोर पर आरएफ प्रीसेलेक्शन फिल्टर बैंक और लिंक प्राप्त करने से आवृत्ति चयनात्मकता में वृद्धि होती है।
बेसबैंड प्रोसेसर एफपीजीए-त्वरित कंप्यूटिंग प्रदान करने के लिए Xilinx Zynq 7020 SoC का उपयोग करता है, जो दोहरे कोर एआरएम सीपीयू द्वारा समर्थित स्वतंत्र संचालन के साथ संयुक्त है।USRP-LW E310 स्थान जागरूकता और समय सिंक्रनाइज़ेशन के लिए एक एकीकृत जीपीएस रिसीवर, और विस्तारित भंडारण और अन्य I/O उपकरणों के लिए एक दोहरी यूएसबी होस्ट पोर्ट जैसे बाह्य उपकरणों के धन को एकीकृत करता है।ऑफ-द-शेल्फ उपकरणों का उपयोग करके, उपयोगकर्ता एम्बेडेड अनुप्रयोगों को जल्दी से प्रोटोटाइप और विकसित कर सकते हैं।
यूएसआरपी एंबेडेड फैमिली एप्लिकेशन की विशिष्ट जरूरतों को पूरा करने के लिए ओपनएम्बेडेड फ्रेमवर्क के एक अनुकूलित लिनक्स वितरण का उपयोग करती है।डिफ़ॉल्ट ऑपरेटिंग सिस्टम USRP हार्डवेयर ड्राइवर™ (UHD) सॉफ़्टवेयर और GNU रेडियो जैसे तृतीय-पक्ष विकास टूल के साथ पहले से इंस्टॉल आता है।E310 RFNoC तकनीक का भी समर्थन करता है, एक RFNoC FPGA विकास ढांचा जो वास्तविक समय की गणना करने और वाइडबैंड सिग्नल प्रोसेसिंग की आवश्यकताओं को पूरा करने में सक्षम है।
ऑपरेटिंग सिस्टम और विकास ढांचा
| ऑपरेटिंग सिस्टम | ओपनएम्बेडेड लिनक्स (पूर्व-स्थापित)। |
| सॉफ्टवेयर विकास ढांचा |
यूएचडी (पूर्व-स्थापित)। जीएनयू रेडियो (पूर्व-स्थापित)। Xilinx ISE डिज़ाइन सूट |
|
|
