| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एन310 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

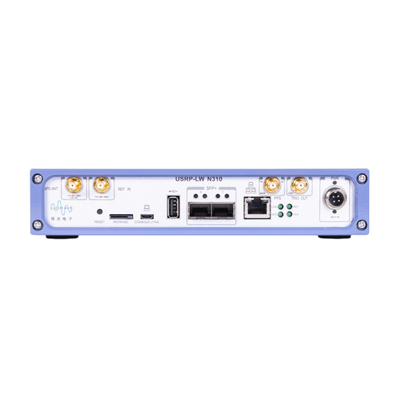

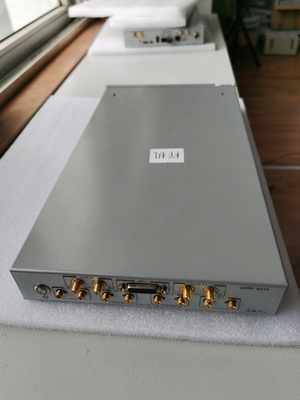

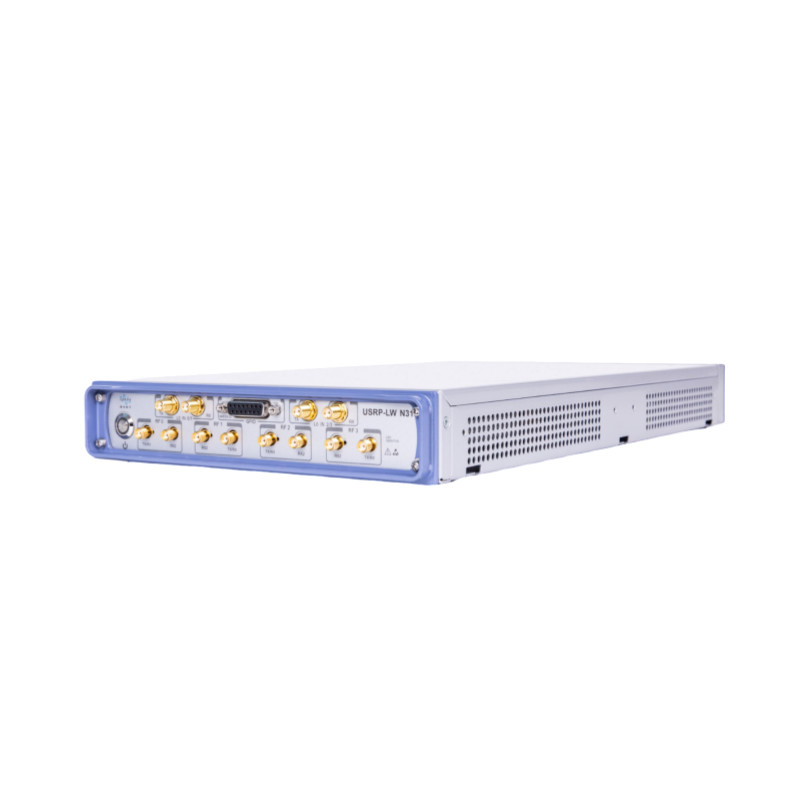

ईथरनेट पोर्ट श्रृंखला USRP-LW N310
USRP-LW N310 एक नेटवर्क सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) है जो बड़े पैमाने पर और वितरित वायरलेस सिस्टम में तैनाती के लिए विश्वसनीयता और गलती सहनशीलता प्रदान करता है।
USRP-LW N310 आज एसडीआर बाजार पर उच्चतम चैनल गिनती में से एक है,दोहरी AD9371 आरएफआईसी ट्रांससीवर के साथ आरएफ फ्रंट एंड पर जो आधा चौड़ाई वाले आरयू पैकेज में चार ट्रांससीवर चैनल प्रदान करता हैप्रत्येक चैनल 100 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ प्रदान करता है और 10 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक की विस्तारित आवृत्ति सीमा को कवर करता है।बेसबैंड प्रोसेसर वास्तविक समय और कम विलंबता प्रसंस्करण के लिए बड़े उपयोगकर्ता प्रोग्राम करने योग्य एफपीजीए प्रदान करने के लिए Xilinx Zynq-7100 SoC का उपयोग करता है, साथ ही स्टैंडअलोन ऑपरेशन के लिए दो-कोर एआरएम सीपीयू। दो SPF + पोर्ट के माध्यम से 1 GbE, 10 GbE और ऑरोरा इंटरफेस का समर्थन करता है,जो होस्ट पीसी या एफपीजीए सह-प्रोसेसर के लिए उच्च-प्रवाह IQ धाराओं पर लागू किया जा सकता हैलचीला सिंक्रनाइज़ेशन आर्किटेक्चर घड़ी संदर्भ, पीपीएस समय संदर्भ, बाहरी एलओ इनपुट और जीपीएसडीओ का समर्थन करता है, जिससे उच्च चैनल गिनती एमआईएमओ सिस्टम सक्षम होते हैं।USRP-LW N310 दूरस्थ रूप से कार्य करने की क्षमता पेश करके रेडियो नेटवर्क के नियंत्रण और प्रबंधन को सरल बनाता है, जैसे डिबगिंग, सॉफ्टवेयर अपडेट करना, रीबूट करना, फ़ैक्टरी रीसेट करना, स्व-परीक्षण करना, होस्ट पीसी/एआरएम डिबगिंग करना और सिस्टम स्वास्थ्य की निगरानी करना।
इसमें शामिल हैंः
मुख्य विशेषताएं:
| • विश्वसनीय और दोष-सहिष्णु तैनाती |
• AD9371 विन्यस्त घड़ी संदर्भ आवृत्तिः 122.88MHz, 125MHz, 153.6MHz |
| • दूरस्थ प्रबंधन क्षमताएं | |
| • आवृत्ति कवरेज 10MHz से 6GHz तक | • 16 बिट ADC, 14 बिट DAC |
| • प्रति चैनल 100M तक की तत्काल बैंडविड्थ | • दोहरी एसपीएफ+ पोर्ट (गीगाबिट ईथरनेट, 10 गीगाबिट ईथरनेट, ऑरोरा) । |
| • समर्थन 4 एक ही समय में 4 रसीदें भेजें | • डबल-कोर एआरएम कॉर्टेक्स-ए9 सीपीयू 800 मेगाहर्ट्ज |
| • ट्रांससीवर फिल्टर बैंक | • अंतर्निहित Xilinx Zynq-7100 SoC FPGA |
| • बाहरी RX LO, TX LO इनपुट का समर्थन करें | • बाहरी घड़ी संदर्भ और पीपीएस समय संदर्भ का समर्थन करता है |
| • आरएफएनओसी एफपीजीए विकास ढांचा | • स्टैंडअलोन (इम्बेडेड) या होस्ट आधारित (नेटवर्क) संचालन का समर्थन करता है |
| • 1 प्रकार ए यूएसबी होस्ट पोर्ट | • यूएचडी3.11.0 या बाद के समर्थन |
| • अंतर्निहित कस्टम लिनक्स | • 1 माइक्रो यूएसबी पोर्ट (सीरियल कंसोल, जेटीएजी) |
| • जीएनयू रेडियो के लिए समर्थन |
बेसबैंड प्रोसेसर:
USRP-LW N310 बेसबैंड प्रोसेसर Xilinx के zynq-7100 SOC का उपयोग करता है,जो वास्तविक समय की मांग और कम विलंबता प्रसंस्करण के साथ-साथ दो-कोर एआरएम सीपीयू स्टैंड-अलोन संचालन के लिए प्रोग्राम करने योग्य एफपीजीए का एक समृद्ध सेट प्रदान करता है. उपयोगकर्ता पूर्व-स्थापित लिनक्स एम्बेडेड ऑपरेटिंग सिस्टम पर अनुप्रयोगों को तैनात कर सकते हैं, या उच्च गति वाले इंटरफेस जैसे कि गीगाबिट ईथरनेट होस्ट, 10 गीगाबिट ईथरनेट का उपयोग कर सकते हैं।
सिंक्रोनिक:
USRP-LW N310 में एक लचीला संदर्भ घड़ी डिजाइन आर्किटेक्चर है जो बाहरी पीपीएस, घड़ी संदर्भ समय संदर्भ, बाहरी एलओ इनपुट और जीपीएसडीओ का समर्थन करता है,जो उच्च चैनल गणना एमआईएमओ प्रणाली के कार्यान्वयन को सुविधाजनक बनाता है.
USRP-LW N310 तकनीकी डेटा:
|
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
|
रिसेप्शन |
प्रक्षेपण |
||||
|
चैनलों की संख्या |
4 |
- |
चैनलों की संख्या |
4 |
- |
|
स्वतंत्र ट्यूनिंग |
2 |
- |
स्वतंत्र ट्यूनिंग |
2 |
- |
|
L0 साझा जोड़े |
2 |
- |
L0 साझा जोड़े |
2 |
- |
|
लाभ सीमा |
-40 ~ 30 |
डीबी |
लाभ सीमा 10MHz से 300MHz है |
-30 ~ 25 |
डीबी |
|
|
|
|
|||
|
बढ़ोतरी |
1 |
डीबी |
300MHz~6GHz |
-30 ~ 20 |
डीबी |
|
अधिकतम इनपुट शक्ति |
-15 |
डीबीएम |
बढ़ोतरी |
1 |
डीबी |
|
फिल्टर बैंक |
10 ~ 430 |
मेगाहर्ट्ज |
फिल्टर बैंक |
10 ~ 300 |
मेगाहर्ट्ज |
|
430 ~ 600 |
300 ~ 723.17 |
||||
|
600 ~ 1050 |
723.17 ~ 1623.17 |
||||
|
1050 ~ 1600 |
1623.17 ~ 3323.17 |
||||
|
1600 ~ 2100 |
3323.17 ~ 6000 |
||||
|
2100 ~ 2700 |
|
||||
|
2700 ~ 6000 |
|
||||
|
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.6 ~ 8 |
गीगाहर्ट्ज |
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.6 ~ 8 |
गीगाहर्ट्ज |
|
TX/RX स्विचिंग समय |
140 |
μs |
TX/RX स्विचिंग समय |
140 |
μs |
|
रूपांतरण और घड़ी प्रदर्शन |
शक्ति |
||||
|
नमूना दर |
122.88,125,153.6 |
एमएस/एस |
डीसी वोल्टेज इनपुट |
12,7 |
वी,ए |
|
एडीसी संकल्प |
16 |
बिट्स |
बिजली की खपत |
50-80 |
W |
|
डीएसी संकल्प |
14 |
बिट्स |
भौतिक गुण |
||
|
न्यूनतम आवृत्ति चरण 122.88MS/s |
7.32 |
हर्ज |
आकार |
425×220×45 |
मिमी |
|
125 एमएस/सेकंड |
7.45 |
हर्ज |
|||
|
153.6MS/s |
9.15 |
हर्ज |
|||
|
जीपीएसडीओ आवृत्ति स्थिरता लॉक नहीं है |
0.1 |
पीपीएम |
वजन |
3.8 |
किलो |
|
यूटीसी सटीकता के सापेक्ष जीपीएसडीओ पीपीएस |
<8 |
एनएस |
परिचालन वातावरण की आवश्यकताएं |
||
|
GPSDO विलंबता स्थिरता |
<+/-50 |
μs |
स्थिर परिचालन सीमा |
0 ~ 50 |
°C |
|
3 |
घंटों |
||||
|
25 |
°C |
भंडारण तापमान सीमा |
-40 ~ 70 |
°C |
|
|
|
