| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एन210 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

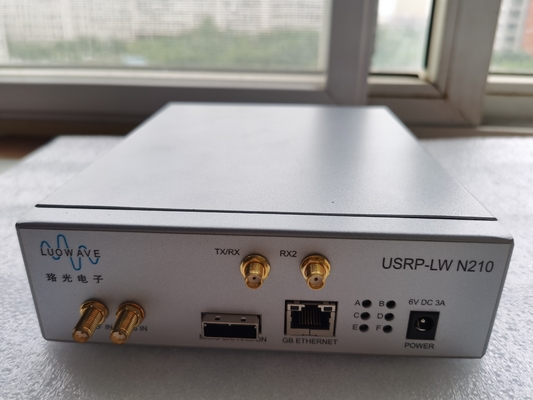

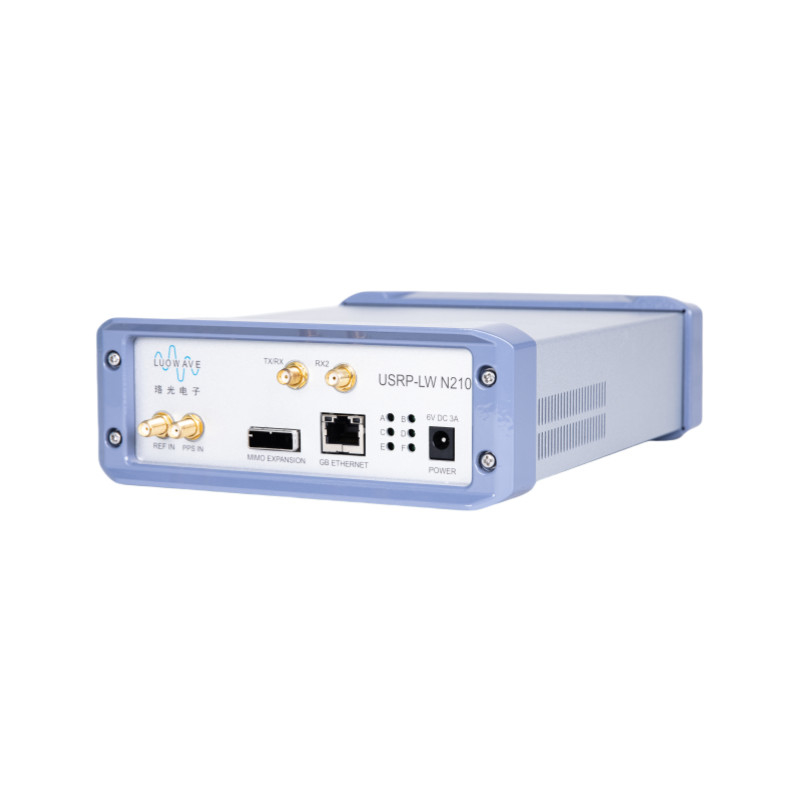

ईथरनेट पोर्ट श्रृंखला USRP-LW N210
यूएसआरपी-एलडब्ल्यू एन210 सीरीज यूएसआरपी सॉफ्टवेयर परिभाषित रेडियो में उच्च बैंडविड्थ, उच्च गतिशील रेंज प्रसंस्करण क्षमताएं हैं।यूएसआरपी सॉफ्टवेयर परिभाषित रेडियो मांग संचार अनुप्रयोगों के लिए बनाया गया हैउत्पाद की समग्र वास्तुकला में Xilinx के Spartan3A-DSP3400 FPGA, 100MSPS दो-चैनल ADC,और 400 एमएसपीएस दो-चैनल ए डीएसी जो गीगाबिट ईथरनेट के माध्यम से मुख्य प्रोसेसर को डेटा प्रसारित करता है.
USRP-LW N210 में एक मॉड्यूलर डिजाइन है जो DC से 6GHz तक की आवृत्ति सीमा पर काम करता है,जबकि कई यूएसआरपी-एलडब्ल्यू एन 210 श्रृंखला को सिंक्रनाइज़ किया जा सकता है और डिवाइस पर विस्तार बंदरगाहों के माध्यम से एक एमआईएमओ प्रणाली में बनाया जा सकता है. GPDSO विकल्प मॉड्यूल कई USRP-LW N210 उपकरणों के लिए 0.01 ppm रेंज में त्रुटियों के साथ जीपीएस संदर्भ घड़ियों प्रदान करता है। USRP-LW N210 होस्ट को आरएफ बैंडविड्थ के 50MHz तक प्रसारित करता है।उपयोगकर्ता FPGA आर्किटेक्चर के भीतर या मदरबोर्ड पर 32-बिट RISC सॉफ्ट कोर में कस्टम कार्यों को लागू कर सकते हैं.
यूएसआरपी-एलडब्ल्यू एन 210 संसाधन-समृद्ध एफपीजीए फर्मवेयर प्रदान करता है। एफपीजीए 100 मेगाहर्ट्ज आरएफ सिग्नल अपस्ट्रीम और डाउनस्ट्रीम तक संभालने में सक्षम है। एफपीजीए फर्मवेयर को गीगाबिट ईथरनेट के माध्यम से अपडेट किया जा सकता है।
यूएसआरपी-एलडब्ल्यू एन210 उपकरण किट में शामिल हैंः एक यूएसआरपी-एलडब्ल्यू एन210 मुख्य इकाई, दो एसएमए हेड केबल, एक ईथरनेट केबल और एक पावर एडाप्टर।
USRP-LW N210 तकनीकी डेटा:
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| इनपुट/आउटपुट | आरएफ प्रदर्शन मापदंड जब जोड़े जाते हैंके साथWBX-LW | ||||
| डीसी वोल्टेज इनपुट | 6 | वी | सिंगल साइड बैंड सिग्नल/इमेज रिजेक्शन | 35/50 | डीबीसी |
| वर्तमान | 1.3 | ए | चरण शोर (1.8GHz)) । | ||
| WBX पुत्री बोर्ड स्थापित करते समय वर्तमान | 2.3 | ए | 10kHz | -80 | dBc/Hz |
| मॉड्यूल पैरामीटर परिवर्तित करें | 100 kHz | -100 | dBc/Hz | ||
| एडीसी नमूनाकरण दर | 100 | एमएस/एस | 1MHz | -137 | dBc/Hz |
| एडीसी संकल्प | 14 | बिट्स | आउटपुट शक्ति | 15 | डीबीएम |
| एडीसी एसएफडीआर | 88 | डीबीसी | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | 0 | डीबीएम |
| डीएसी नमूनाकरण दर | 400 | एमएस/एस | शोर का आंकड़ा | 5 | डीबी |
| डीएसी संकल्प | 16 | बिट्स | भौतिक गुण | ||
| डीएसी एसएफडीआर | 80 | डीबीसी | परिचालन तापमान | 0-55 | सी |
| मेजबान अधिकतम दर (8b/16b) के साथ। | 50/25 | एमएस/एस | आकार | 225×165×50 | मिमी |
| स्थानीय कंपन सटीकता | 2.5 | पीपीएम | वजन | 1.0 | किलो |
| लॉक GPSDO सटीकता | 0.01 | पीपीएम | |||
|
|
