| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एन321 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

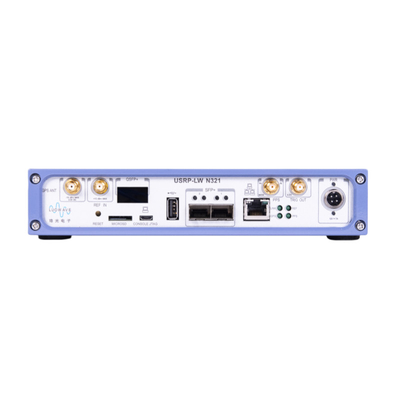

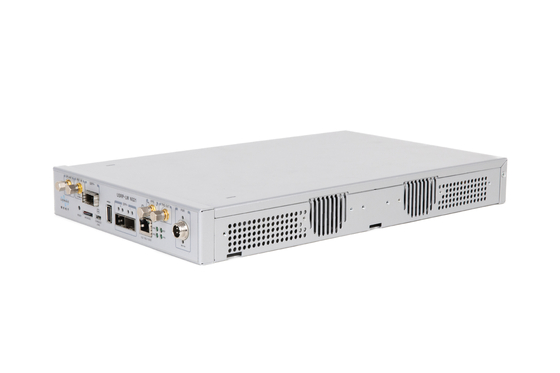

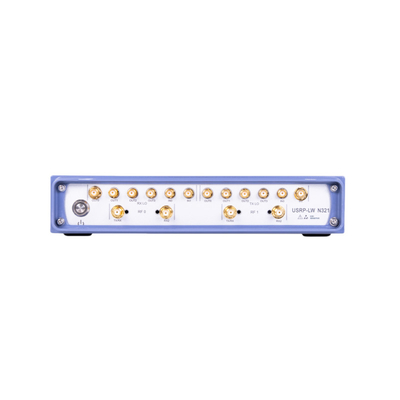

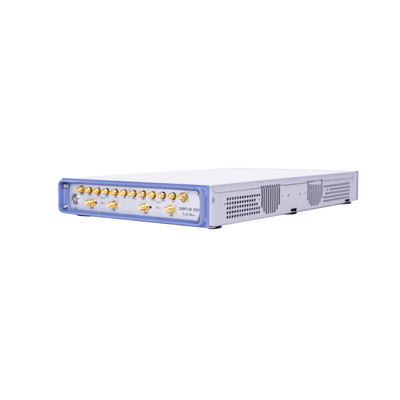

यूनिवर्सल सॉफ्टवेयर रेडियो परिधीय, USRP-LW N321,ETTUS USRP N321 के साथ संगत
उत्पाद अवलोकन
USRP-LW N321 एक नेटवर्क सॉफ्टवेयर-परिभाषित रेडियो है जो बड़े पैमाने पर और वितरित वायरलेस सिस्टम में तैनाती के लिए विश्वसनीयता और गलती सहनशीलता प्रदान करता है।यह एक उच्च प्रदर्शन एसडीआर है कि एक अद्वितीय आरएफ डिजाइन का उपयोग करता है एक आधा चौड़ाई आरयू आकार में 2 आरएक्स और 2 टीएक्स चैनलों प्रदान करने के लिएप्रत्येक चैनल 200 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ प्रदान कर सकता है और 3 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक की विस्तारित आवृत्ति सीमा को कवर कर सकता है।बेसबैंड प्रोसेसर वास्तविक समय के लिए एक बड़े उपयोगकर्ता प्रोग्राम करने योग्य एफपीजीए देने के लिए Xilinx Zynq-7100 SoC का उपयोग करता है, कम विलंबता प्रसंस्करण, और स्वतंत्र संचालन के लिए एक दो-कोर एआरएम सीपीयू। इसमें दो एसपीएफ + पोर्ट और एक क्यूएसएफपी + पोर्ट है, 1 जीबीई, 10 जीबीई और ऑरोरा इंटरफेस का समर्थन करता है,और मेजबान पीसी या एफपीजीए सह-प्रोसेसर के लिए उच्च थ्रूपुट आईक्यू स्ट्रीम कर सकते हैंलचीला सिंक्रनाइज़ेशन आर्किटेक्चर 10 मेगाहर्ट्ज़ क्लॉक संदर्भ, पीपीएस समय संदर्भ, बाहरी टीएक्स और आरएक्स एलओ इनपुट और जीपीएसडीओ का समर्थन करता है, जो चरण सुसंगत एमआईएमओ परीक्षण मंच का एहसास कर सकता है।USRP-LW N321 में 450 MHz से अधिक समर्थित आवृत्ति के साथ किसी भी TX और RX LO को आयात करने की क्षमता है, विभिन्न उन्नत वायरलेस अनुसंधान विषयों के लिए उपयुक्त एक बड़े पैमाने पर, चरण-संगत एमआईएमओ परीक्षण मंच बनाने का एक तरीका प्रदान करता है।USRP-LW N321 स्टार विन्यास में TX और RX LO को कई अन्य USRP-LW N321 उपकरणों में निर्यात करने की अनुमति देता है. यूएसआरपी-एलडब्ल्यू एन 321 नेटवर्क पर कई उपकरणों के नियंत्रण और प्रबंधन को सरल बनाने के लिए यूएचडी के नवीनतम सॉफ्टवेयर विकास का उपयोग करता है, और इसमें अद्वितीय दूरस्थ प्रबंधन कार्य हैं, जैसे डिबगिंग,सॉफ्टवेयर अद्यतन करना, पुनः आरंभ, कारखाने की स्थिति पर रीसेट और निगरानी प्रणाली के संचालन की स्थिति।
मुख्य विशेषताएं
तकनीकी सूचकांक:
|
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
|
रिसेप्शन |
प्रक्षेपण |
||||
|
चैनलों की संख्या |
2 |
- |
चैनलों की संख्या |
2 |
- |
|
लाभ सीमा |
-16 ~ 34 |
डीबी |
लाभ सीमा |
-30 ~ 25 |
डीबी |
|
बढ़ोतरी |
1 |
डीबी |
बढ़ोतरी |
1 |
डीबी |
|
अधिकतम इनपुट शक्ति |
-15 |
डीबीएम |
अधिकतम इनपुट शक्ति |
-15 |
डीबीएम |
|
फिल्टर बैंक |
450 ~ 760 |
मेगाहर्ट्ज |
फिल्टर बैंक |
450 ~ 650 |
मेगाहर्ट्ज |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 |
1350 ~ 1900 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.45 ~ 6 |
गीगाहर्ट्ज |
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.45 ~ 6 |
गीगाहर्ट्ज |
|
ट्यूनिंग का समय |
245 |
हम |
ट्यूनिंग का समय |
245 |
हम |
|
TX/RX स्विचिंग समय |
750 |
हम |
TX/RX स्विचिंग समय |
750 |
हम |
|
रूपांतरण और घड़ी प्रदर्शन |
शक्ति |
||||
|
नमूना दर |
200,245.76,250 |
एमएस/एस |
डीसी वोल्टेज इनपुट |
12,7 |
वी,ए |
|
एडीसी संकल्प |
14 |
बिट्स |
बिजली की खपत |
60 ~ 80 |
W |
|
डीएसी संकल्प |
16 |
बिट्स |
भौतिक गुण |
||
|
|
|
|
आकार |
380×220×45 |
मिमी |
|
जीपीएसडीओ आवृत्ति स्थिरता लॉक नहीं है |
0.1 |
पीपीएम |
वजन |
3.4 |
किलो |
|
यूटीसी सटीकता के सापेक्ष जीपीएसडीओ पीपीएस |
<8 |
एनएस |
परिचालन वातावरण की आवश्यकताएं |
||
|
GPSDO विलंबता स्थिरता |
<+/-50 |
हम |
स्थिर परिचालन सीमा |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
घंटों |
||||
|
|
|
||||
|
25 |
°C |
भंडारण तापमान सीमा |
-40 ~ 70 |
°C |
|
यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।
व्हाट्सएप/स्काईप/वीचैटः +8618062514745 वेबःhttps://www.luowave.com/en/
|
|
