| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एन210 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |
उत्पाद अवलोकन

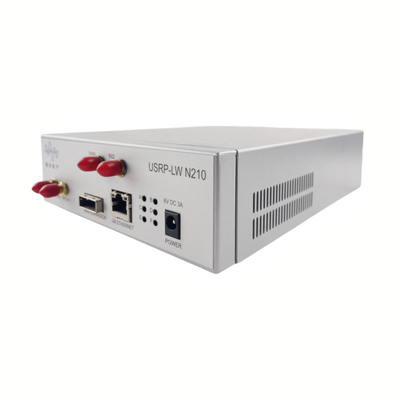

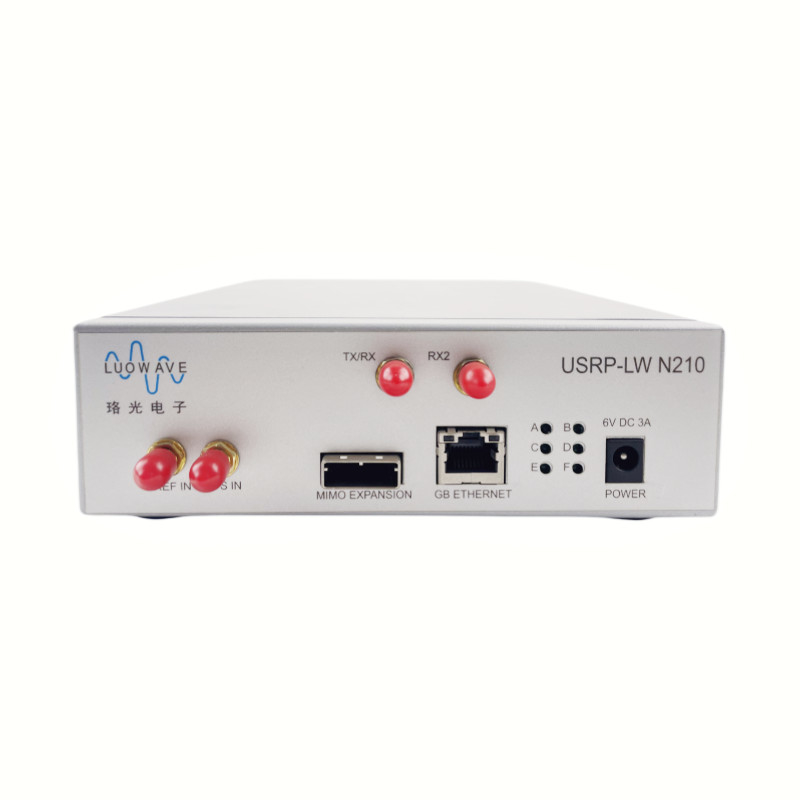

USRP-LW N210 प्रदान करता हैउच्च गतिशील सीमा,उच्च बैंडविड्थ और प्रसंस्करण क्षमता. आर्किटेक्चर में Xilinx Spartan 3A-DSP 3400 FPGA, 100 MS/s डुअल ADC शामिल है,400 एमएस/सेकंड दोहरी डीएसी और गीगाबिट ईथरनेट कनेक्टिविटी मेजबान प्रोसेसर से और डेटा स्ट्रीम करने के लिए.
मुख्य विशेषताएं:
1अधिकतम संचरण दरः50 एमएस/सेकंड
2गीगाबिट ईथरनेट कनेक्शन
3. एमआईएमओ केबल कनेक्शन केवल USRP-LW N210 प्रति एक एकल ट्रांससीवर लिंक पर आधारित है, इसलिए एमआईएमओ निर्माण को दो या अधिक USRP-LW N210 द्वारा बनाया जाना चाहिए
4. बोर्ड FPGA प्रसंस्करण
5.FPGA: Xilinx स्पार्टन XC3SD3400A
6. एडीसीः 14 बिट- 100 एमएस/सेकंड
7डीएसीः 16 बिट - 400 एमएस/सेकंड
8बाहरी 5 या 10 मेगाहर्ट्ज संदर्भ घड़ी को लॉक करने की क्षमता
9. वैकल्पिक आंतरिक जीपीएस सर्वो घड़ी USRP-LW N210 GPSDO
योजनाबद्ध आरेख
विस्तृत प्रदर्शन:
एक मॉड्यूलर डिजाइन USRP-LW N210 को DC से 6 GHz तक संचालित करने की अनुमति देता है, जबकि एक विस्तार पोर्ट कई USRP-LW N210 श्रृंखला उपकरणों को एक MIMO विन्यास में सिंक्रनाइज़ और उपयोग करने की अनुमति देता है।एक वैकल्पिक जीपीएसडीओ मॉड्यूल का उपयोग यूएसआरपी-एलडब्ल्यू एन 210 संदर्भ घड़ी को 0 के भीतर अनुशासित करने के लिए भी किया जा सकता है.01 पीपीएम विश्वव्यापी जीपीएस मानक का। यूएसआरपी-एलडब्ल्यू एन 210 मेजबान अनुप्रयोगों के लिए और से 50 एमएस / एस तक स्ट्रीम कर सकता है। उपयोगकर्ता एफपीजीए कपड़े में कस्टम कार्यों को लागू कर सकते हैं,या बोर्ड 32-बिट RISC सॉफ्टकोर मेंUSRP-LW N210 अतिरिक्त तर्क, स्मृति और डीएसपी संसाधनों की आवश्यकता वाले अनुप्रयोगों के लिए USRP-LW N200 की तुलना में एक बड़ा FPGA प्रदान करता है।एफपीजीए 100 एमएस/सेकंड तक की प्रक्रिया करने की क्षमता प्रदान करता है।एफपीजीए फर्मवेयर को गीगाबिट ईथरनेट इंटरफेस के माध्यम से पुनः लोड किया जा सकता है।
तकनीकी मापदंडः
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| इनपुट/आउटपुट | आरएफ प्रदर्शन मापदंड जब जोड़े जाते हैंके साथWBX-LW | ||||
| डीसी वोल्टेज इनपुट | 6 | वी | सिंगल साइड बैंड सिग्नल/इमेज रिजेक्शन | 35/50 | डीबीसी |
| वर्तमान | 1.3 | ए | चरण शोर (1.8GHz)) । | ||
| WBX पुत्री बोर्ड स्थापित करते समय वर्तमान | 2.3 | ए | 10kHz | -80 | dBc/Hz |
| मॉड्यूल पैरामीटर परिवर्तित करें | 100 kHz | -100 | dBc/Hz | ||
| एडीसी नमूनाकरण दर | 100 | एमएस/एस | 1MHz | -137 | dBc/Hz |
| एडीसी संकल्प | 14 | बिट्स | आउटपुट शक्ति | 15 | डीबीएम |
| एडीसी एसएफडीआर | 88 | डीबीसी | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | 0 | डीबीएम |
| डीएसी नमूनाकरण दर | 400 | एमएस/एस | शोर का आंकड़ा | 5 | डीबी |
| डीएसी संकल्प | 16 | बिट्स | भौतिक गुण | ||
| डीएसी एसएफडीआर | 80 | डीबीसी | परिचालन तापमान | 0-55 | सी |
| मेजबान अधिकतम दर (8b/16b) के साथ। | 50/25 | एमएस/एस | आकार | 225×165×50 | मिमी |
| स्थानीय कंपन सटीकता | 2.5 | पीपीएम | वजन | 1.0 | किलो |
| लॉक GPSDO सटीकता | 0.01 | पीपीएम | |||
इस उपकरण में शामिल हैंः
1. USRP-LW N210
2. 2 SMA-Bulkhead केबल
3. 1 गीगाबिट ईथरनेट केबल
यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।
व्हाट्सएप/स्काईप/वीचैटः +8618062514745 वेबःhttps://www.luowave.com/en/
|
|
