USRP X310 वायरलेस वीडियो ट्रांसमिशन सिस्टम 4x4 MIMO-OFDM

प्रमाणन
चीन Wuhan Tabebuia Technology Co., Ltd. प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

USRP X310 वायरलेस वीडियो ट्रांसमिशन सिस्टम 4x4 MIMO-OFDM

USRP X310 वायरलेस वीडियो ट्रांसमिशन सिस्टम 4x4 MIMO-OFDM
USRP X310 वायरलेस वीडियो ट्रांसमिशन सिस्टम 4x4 MIMO-OFDM

बड़ी छवि :  USRP X310 वायरलेस वीडियो ट्रांसमिशन सिस्टम 4x4 MIMO-OFDM

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Luowave
मॉडल संख्या: वीडियो ट्रांसमिशन सिस्टम
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD
पैकेजिंग विवरण: पेपर बॉक्स \ पेपर कार्टन
प्रसव के समय: स्पॉट गुड्स या 30 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1 टुकड़ा

USRP X310 वायरलेस वीडियो ट्रांसमिशन सिस्टम 4x4 MIMO-OFDM

वर्णन
हाई लाइट:

4x4 USRP वायरलेस वीडियो ट्रांसमिशन सिस्टम

,

USRP X310 वीडियो ट्रांसमिशन सिस्टम

,

4x4 mimo ofdm सिस्टम USRP

एमआईएमओ-ओएफडीएम मॉड्यूलेशन सिस्टम

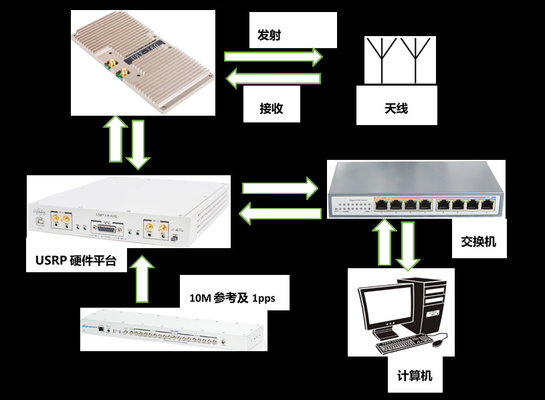

USRP-LW X310 और RF बेटी बोर्ड UBX-LW 160M के आधार पर, एक 4x4 MIMO-OFDM सिस्टम सफलतापूर्वक बनाया गया था।सिस्टम कनेक्शन ब्लॉक आरेख निम्न आकृति में दिखाया गया है:

USRP X310 वायरलेस वीडियो ट्रांसमिशन सिस्टम 4x4 MIMO-OFDM 0

सिस्टम कार्यान्वयन सिद्धांत निम्नलिखित आकृति में दिखाया गया है:

  • होस्ट कंप्यूटर बेसबैंड मॉडुलन डेटा उत्पन्न करने के लिए डेटा अनुपात-अस्थायी कोडिंग और ओएफडीएम मॉड्यूलेशन करता है;
  • आगे की प्रक्रिया के लिए होस्ट कंप्यूटर एक गीगाबिट स्विच के माध्यम से दो USRP-LW X310s में डेटा पास करता है: पहला डिजिटल अपरूपांतरण, और फिर DAC परिवर्तन के माध्यम से, जो एक डिजिटल सिग्नल को एक एनालॉग सिग्नल में परिवर्तित करता है;
  • बेटी बोर्ड अपरूपण द्वारा बेसबैंड सिग्नल को एक निर्दिष्ट आवृत्ति में परिवर्तित करता है, और फिर एंटीना सिग्नल को बाहर भेजता है;
  • प्राप्त करने वाले छोर पर एंटीना विद्युत चुम्बकीय वातावरण में एक संकेत प्राप्त करता है,
  • प्राप्त करने वाले अंत में बेटी बोर्ड विद्युत सिग्नल को परिवर्तित करता है, संसाधित सिग्नल को यूएसआरपी-एलडब्ल्यू एक्स 310 में एडीसी से एनालॉग-टू-डिजिटल में परिवर्तित करता है, और फिर इसे डिजिटल डाउन रूपांतरण के लिए एफपीजीए को भेजता है, और फिर संसाधित डेटा को पास करता है आगे की प्रक्रिया के लिए होस्ट कंप्यूटर को स्विच पास किया गया;
  • होस्ट कंप्यूटर सिग्नल BYDM को डीकंप्रेस करता है, स्पैटो-टेम्पोरल एन्कोडिंग को डिकोड करता है, और बेसबैंड डेटा को रिकवर करता है
