| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एन321 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

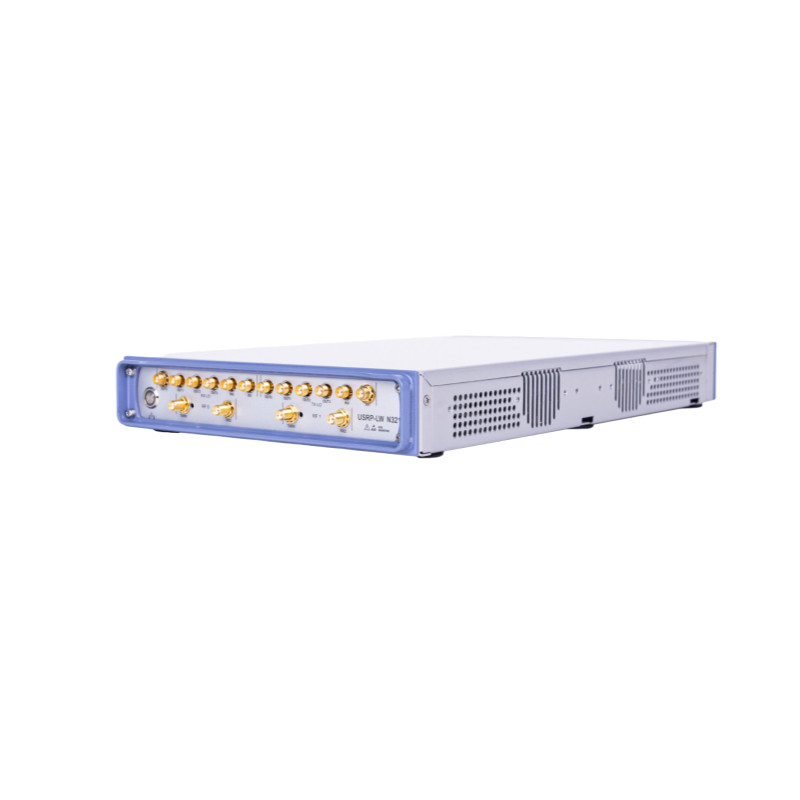

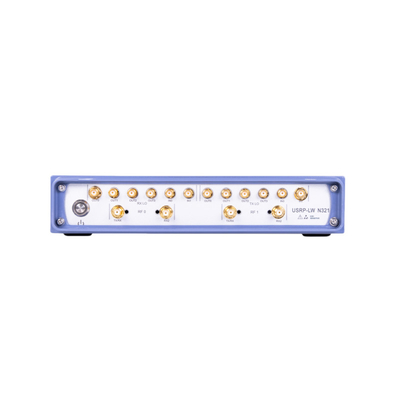

सार्वभौमिक सॉफ्टवेयर रेडियो परिधीय USRP-LW N321
उत्पाद अवलोकन

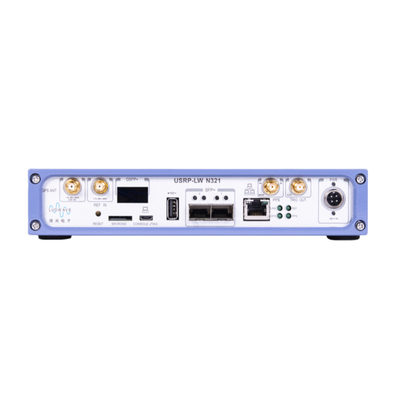

USRP-LW N321 एक उच्च प्रदर्शन वाला एसडीआर है जो आधा चौड़ाई वाले आरयू आकार में 2 आरएक्स और 2 टीएक्स चैनल प्रदान करता है।प्रत्येक चैनल 200 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ प्रदान कर सकता है और 3 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक के विस्तारित आवृत्ति दायरे को कवर कर सकता है. बेसबैंड प्रोसेसर एक बड़े उपयोगकर्ता-प्रोग्राम करने योग्य एफपीजीए को वितरित करने के लिए Xilinx Zynq-7100 SoC का उपयोग करता है। इसमें दो एसपीएफ + पोर्ट और एक क्यूएसएफपी + पोर्ट है, 1 जीबीई, 10 जीबीई और ऑरोरा इंटरफेस का समर्थन करता है,और मेजबान पीसी या एफपीजीए सह-प्रोसेसर के लिए उच्च थ्रूपुट आईक्यू स्ट्रीम कर सकते हैंलचीला सिंक्रनाइज़ेशन आर्किटेक्चर 10 मेगाहर्ट्ज़ क्लॉक संदर्भ, पीपीएस समय संदर्भ, बाहरी टीएक्स और आरएक्स एलओ इनपुट और जीपीएसडीओ का समर्थन करता है, जो चरण सुसंगत एमआईएमओ परीक्षण मंच का एहसास कर सकता है।
मुख्य विशेषताएं
तकनीकी सूचकांक:
|
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
पैरामीटर श्रेणी |
संख्यात्मक मूल्य |
इकाई |
|
रिसेप्शन |
प्रक्षेपण |
||||
|
चैनलों की संख्या |
2 |
- |
चैनलों की संख्या |
2 |
- |
|
लाभ सीमा |
-16 ~ 34 |
डीबी |
लाभ सीमा |
-30 ~ 25 |
डीबी |
|
बढ़ोतरी |
1 |
डीबी |
बढ़ोतरी |
1 |
डीबी |
|
अधिकतम इनपुट शक्ति |
-15 |
डीबीएम |
अधिकतम इनपुट शक्ति |
-15 |
डीबीएम |
|
फिल्टर बैंक |
450 ~ 760 |
मेगाहर्ट्ज |
फिल्टर बैंक |
450 ~ 650 |
मेगाहर्ट्ज |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 |
1350 ~ 1900 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.45 ~ 6 |
गीगाहर्ट्ज |
एक बाहरी स्थानीय थरथरानवाला आवृत्ति सीमा इनपुट किया जा सकता है |
0.45 ~ 6 |
गीगाहर्ट्ज |
|
ट्यूनिंग का समय |
245 |
हम |
ट्यूनिंग का समय |
245 |
हम |
|
TX/RX स्विचिंग समय |
750 |
हम |
TX/RX स्विचिंग समय |
750 |
हम |
|
रूपांतरण और घड़ी प्रदर्शन |
शक्ति |
||||
|
नमूना दर |
200,245.76,250 |
एमएस/एस |
डीसी वोल्टेज इनपुट |
12,7 |
वी,ए |
|
एडीसी संकल्प |
14 |
बिट्स |
बिजली की खपत |
60 ~ 80 |
W |
|
डीएसी संकल्प |
16 |
बिट्स |
भौतिक गुण |
||
|
|
|
|
आकार |
380×220×45 |
मिमी |
|
जीपीएसडीओ आवृत्ति स्थिरता लॉक नहीं है |
0.1 |
पीपीएम |
वजन |
3.4 |
किलो |
|
यूटीसी सटीकता के सापेक्ष जीपीएसडीओ पीपीएस |
<8 |
एनएस |
परिचालन वातावरण की आवश्यकताएं |
||
|
GPSDO विलंबता स्थिरता |
<+/-50 |
हम |
स्थिर परिचालन सीमा |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
घंटों |
||||
|
|
|
||||
|
25 |
°C |
भंडारण तापमान सीमा |
-40 ~ 70 |
°C |
|
|
|
