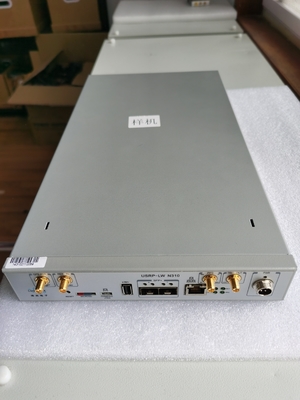

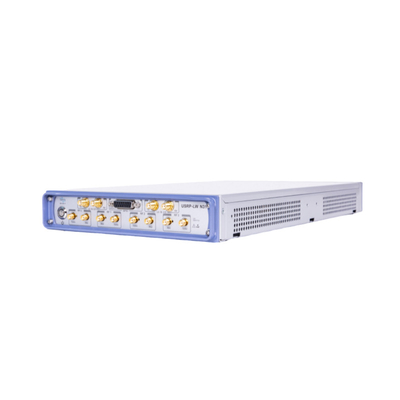

4RX, 4TX सॉफ्टवेयर परिभाषित रेडियो डिवाइस USRP-LW N310

यूनिवर्सल सॉफ्टवेयर रेडियो परिधीय USRP-LW N310

उत्पाद अवलोकन

N310 एसडीआर प्रणाली के नियंत्रण और प्रबंधन को सुगम बनाता है, जैसे कि सॉफ्टवेयर को अद्यतन करना, पुनः आरंभ करना, कारखाना रीसेट करना, स्वयं जांच करना,मेजबान/एआरएम डिबगिंग और निगरानी प्रणाली संचालनUSRP-LW N310 वर्तमान में एसडीआर बाजार में सबसे घने चैनलों वाले उत्पादों में से एक है, जो 0.5U की ऊंचाई के भीतर 4 चैनल के साथ 4 रिसीविंग चैनल प्रदान करता है।रेडियो आवृत्ति फ्रंट एंड दो ad9371 ट्रांसीवर को अपनाता है, यह नवीनतम एनालॉग उपकरण रेडियो आवृत्ति प्रौद्योगिकी का एक प्रकार है। प्रत्येक चैनल 100 मेगाहर्ट्ज तक तत्काल बैंडविड्थ प्रदान करता है, और 10 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक एक विस्तारित आवृत्ति रेंज को कवर करता है।

मुख्य विशेषताएं

• विश्वसनीय और दोष-सहिष्णु तैनाती। ·
• दूरस्थ प्रबंधन क्षमताएं।
• स्वतंत्र (इम्बेडेड) या मेजबान आधारित (नेटवर्क) संचालन का समर्थन करें।
• 10MHz-6GHz आवृत्ति कवरेज।
• प्रति चैनल 100M तक तत्काल बैंडविड्थ।

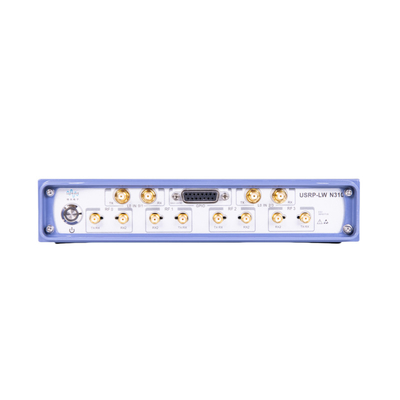

• समर्थन 4 भेजें और 4 एक ही समय में प्राप्त करें।
• ट्रांससीवर फिल्टर बैंक.
• 16 बिट एडीसी, 14 बिट डीएसी।
• विन्यास योग्य नमूनाकरण दरः 122.88, 125, और 153.6 एमएस/सेक.
• अंतर्निहित Xilinx Zynq-7100 SoC FPGA.
• डबल-कोर एआरएम कॉर्टेक्स-ए9 सीपीयू 800 मेगाहर्ट्ज.

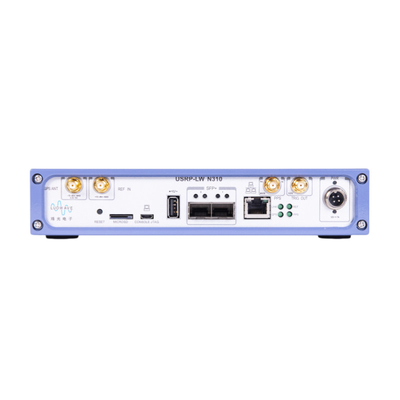

• दोहरी एसपीएफ+ पोर्ट (1 गीगाबिट ईथरनेट, 10 गीगाबिट ईथरनेट, ऑरोरा)
• बाहरी घड़ी संदर्भ और पीपीएस समय संदर्भ का समर्थन करें.
• बाहरी RX, TX LO पोर्ट इनपुट का समर्थन करें.
• अंतर्निहित जीपीएसडीओ.
• 1 प्रकार ए यूएसबी होस्ट पोर्ट।
• 1 माइक्रो-यूएसबी पोर्ट (सीरियल कंसोल, जेटीएजी)
• अंतर्निहित अनुकूलित लिनक्स.
• UHD3.11.0 या नए संस्करण का समर्थन.
• आरएफएनओसी एफपीजीए विकास ढांचा।
• Xilinx Vivado 2017.4 डिज़ाइन सूट (लाइसेंस शामिल नहीं)
• जीएनयू रेडियो का समर्थन करें.

बेसबैंड प्रोसेसर:

USRP-LW N310 बेसबैंड प्रोसेसर Xilinx के zynq-7100 SOC का उपयोग करता है, जो वास्तविक समय की आवश्यकताओं और कम विलंबता प्रसंस्करण के लिए प्रोग्रामेबल FPGA का खजाना प्रदान करता है,और दो-कोर एआरएम सीपीयू स्टैंड-अलोन ऑपरेशन. उपयोगकर्ता पूर्व-स्थापित लिनक्स एम्बेडेड ऑपरेटिंग सिस्टम पर अनुप्रयोगों को तैनात कर सकते हैं, या गीगाबिट ईथरनेट होस्ट, 10 गीगाबिट ईथरनेट जैसे उच्च गति इंटरफेस का उपयोग कर सकते हैं। सिंक्रनाइज़ करेंःUSRP-LW N310 में एक लचीला संदर्भ घड़ी डिजाइन वास्तुकला है जो बाहरी पीपीएस का समर्थन करता है, घड़ी संदर्भ समय संदर्भ, बाहरी LO इनपुट, और gpsdo, जो उच्च-चैनल-गणना MIMO प्रणालियों की प्राप्ति के लिए सहायक है।
