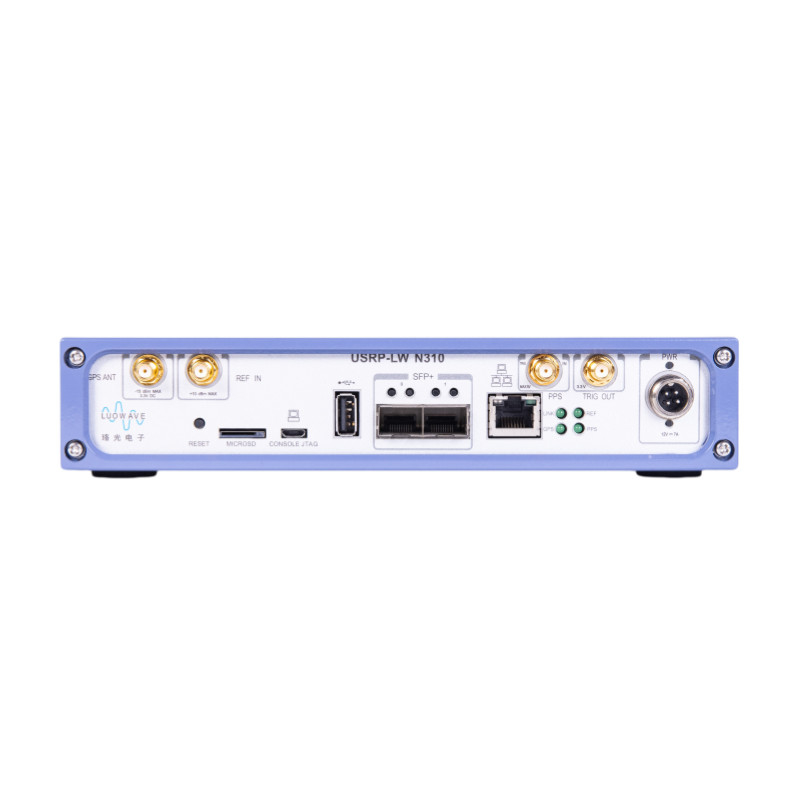

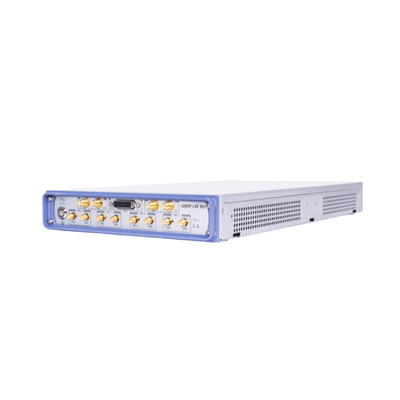

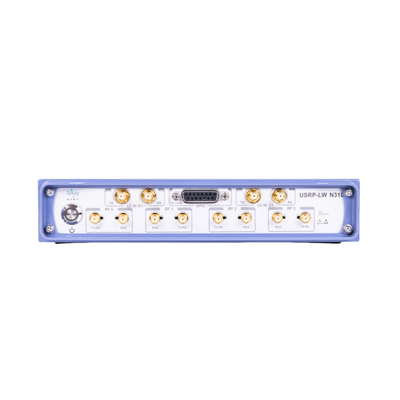

Ettus USRP N310 संगत∙ 4 TX/RX चैनल AD9371 RF 10 MHz-6 GHz 100 MHz BW प्रत्येक XilinxZynq-7100 SoC FPGA, 2 × SFP+ PortsUSRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस

Ettus USRP N310 संगत∙ 4 TX/RX चैनल AD9371 RF 10 MHz-6 GHz 100 MHz BW प्रत्येक XilinxZynq-7100 SoC FPGA, 2 × SFP+ PortsUSRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस

ब्रांड नाम:	Luowave
मॉडल संख्या:	USRP-LW N310
कीमत:	$19,500.00

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

आवृति सीमा:

10 मेगाहर्ट्ज -6 गीगाहर्ट्ज

Bandwidth:

100 MHz Each

Connector:

GigE Port, 10GbE Port, A-USB, micro USB

एफपीजीए:

XILINXZYNQ-7100 SOC

Weight:

3.4Kg

Size:

42.5*22*4.5CM

प्रमुखता देना:

XilinxZynq-7100 SoC FPGA USRP-LW N310

4 TX/RX चैनल USRP-LW N310

10 मेगाहर्ट्ज-6 गीगाहर्ट्ज USRP-LW N310

उत्पाद का वर्णन

अवलोकन

USRP-LW N310 एक नेटवर्क-सक्षम सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) प्लेटफॉर्म है जिसे बड़े पैमाने पर और वितरित वायरलेस सिस्टम के लिए विश्वसनीयता और गलती सहनशीलता प्रदान करने के लिए डिज़ाइन किया गया है।यह वर्तमान एसडीआर बाजार में सबसे अधिक चैनल वाले उत्पादों में से एक के रूप में खड़ा है, एडीआई के दोहरे एडी 9371 आरएफआईसी ट्रांससीवरों की विशेषता है जो एक कॉम्पैक्ट आधा चौड़ाई आरयू पैकेज के भीतर चार ट्रांससीवर चैनल वितरित करते हैं। बेसबैंड प्रोसेसर Xilinx Zynq-7100 SoC का उपयोग करता है,वास्तविक समय और कम विलंबता प्रसंस्करण के लिए एक पर्याप्त उपयोगकर्ता प्रोग्राम करने योग्य एफपीजीए प्रदान करना, स्वतंत्र संचालन के लिए दो-कोर एआरएम सीपीयू के साथ।

यह डिवाइस दोहरे SFP+ पोर्ट के माध्यम से 1 GbE, 10 GbE और Aurora इंटरफेस के माध्यम से पीसी या FPGA कोप्रोसेसर होस्ट करने के लिए उच्च-प्रवाह IQ स्ट्रीम का समर्थन करता है।यह क्षमता दूरस्थ कार्यों जैसे डिबगिंग को सक्षम करके रेडियो नेटवर्क के नियंत्रण और प्रबंधन को सरल बनाती है, सॉफ़्टवेयर अपडेट, रीबूट, फ़ैक्टरी सेटिंग्स को पुनर्स्थापित करना, स्व-परीक्षण, और होस्ट पीसी और एआरएम प्रोसेसर दोनों पर सिस्टम संचालन की निगरानी करना।

विशेषताएं

आरएफ रेंज 10MHz-6GHz से
समर्थन 4 प्रसारित और 4 प्राप्त, प्रति चैनल 100MHz तक तत्काल बैंडविड्थ
दो-कोर एआरएम कॉर्टेक्स-ए9 सीपीयू 800 मेगाहर्ट्ज
अंतर्निहित Xilinx Zynq-7100 SoC FPGA
समर्थन बाहरी घड़ी संदर्भ और पीपीएस समय संदर्भ
बाहरी RX LO, TX LO इनपुट का समर्थन करें
दोहरी SFP+ पोर्ट (गीगाबिट ईथरनेट, 10 गीगाबिट ईथरनेट, ऑरोरा)
आरएफएनओसी एफपीजीए विकास ढांचा
UHD3.11.0 या बाद में समर्थित है
1 माइक्रो-यूएसबी पोर्ट (सीरियल कंसोल, जेटीएजी)
1 प्रकार ए यूएसबी होस्ट पोर्ट
अंतर्निहित कस्टम लिनक्स
जीएनयू रेडियो के लिए समर्थन

समर्थित विकास उपकरण

जीएनयू रेडियो
मैटलैब
यूएचडी
आरएफएनओसी

विनिर्देश

चैनलों की संख्या	4	चैनलों की संख्या	4
स्वतंत्र ट्यूनिंग	2	स्वतंत्र ट्यूनिंग	2
LO साझा करने वाली जोड़ी	2	LO साझा करने वाली जोड़ी	2
लाभ सीमा	0-75dB	लाभ सीमा	0-65dB
बढ़ोतरी	1dB	बढ़ोतरी	1dB
अधिकतम इनपुट शक्ति	-15dBm	अधिकतम आउटपुट शक्ति	20dBm
नमूनाकरण दर	122.88,125,153.6 ((MSps)	चरण शोर (1GHz)	-100dBc/Hz@10kHz
नमूनाकरण दर	122.88,125,153.6 ((MSps)	चरण शोर (1GHz)	-103dBc/Hz@10kHz
एडीसी संकल्प	16 बिट्स	डीसी वोल्टेज इनपुट	12V,7A
डीएसी संकल्प	14 बिट्स	बिजली की खपत	50-80W
अनलॉक GPSDO	0.1 पीपीएम	आकार	42.5×22×4.5 सेमी
आवृत्ति स्थिरता	0.1 पीपीएम	आकार	42.5×22×4.5 सेमी
जीपीएसडीओ पीपीएस	<8ns	वजन	3.8 किलो
सापेक्ष UTC सटीकता	<8ns	वजन	3.8 किलो
GPSDO विलंबता स्थिरता	<+/-50μs तीन घंटे 25°C	स्थिर कार्य	0-50°C

यूएसआरपी एसडीआर तुलना

पी/एन	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (मॉड्यूल)	USRP-LW B205 (बोर्ड)
चित्र
आवृत्ति सीमा	डीसी-6GHz	3MHz-6GHz	10MHz-6GHz	डीसी-6GHz	70MHz-6GHz
आरएफ बेटी बोर्ड	दो पुत्री बोर्डों का समर्थन करें	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	एक बेटी बोर्ड का समर्थन करें	समर्थित नहीं
अधिकतम बैंडविड्थ	160MHz प्रत्येक	200MHz प्रत्येक	100MHz प्रत्येक	8-बिट चौड़ाईः80MHz प्रत्येक 16-बिट चौड़ाईः25MHz प्रत्येक	56MHz प्रत्येक
चैनल नं.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	एडीसीः एडीएस62पी48 14-बिट, विन्यस्त नमूना दरः 184.32, 200 एमएस/सेक डीएसीः AD9146 16-बिट, अधिकतम नमूनाकरण दर 800 एमएस/सेकंड	एडीसीःएडी9695बी 14-बिट, विन्यास योग्य नमूनाकरण दरेंः 200, 245.76 और 250 एमएस/सेक डीएसीःडीएसी37जे82 16-बिट, विन्यास योग्य नमूनाकरण दरः 200, 245.76 और 250 एमएस/सेक	AD9371 एडीसीः 16-बिट, विन्यास योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक डीएसीः 14-बिट, कॉन्फ़िगर करने योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक	एडीसीःएडीएस62पी42 14-बिट 100MS/s डीएसीःएडी9777 16-बिट 400MS/s	AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s		AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक
एफपीजीए मॉडल	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx स्पार्टन XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx स्पार्टन 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
डेटा इंटरफ़ेस	गिग बंदरगाह10GbE पोर्ट, पीसीआईई x4	गिग बंदरगाह10GbE पोर्ट, QSFP ((2*10G) ,ए-यूएसबी, सूक्ष्म-यूएस	गिग बंदरगाह10GbE पोर्ट, ए-यूएसबी, माइक्रो यूएसबी	गीगाबिट ईथरनेट पोर्ट	ईथरनेट पोर्ट, यूएसबी20	यूएसबी 3।0
आकार (मिमी)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
इकाई मूल्य	9999	23999	17999	3699	5999	2199	2199	599
