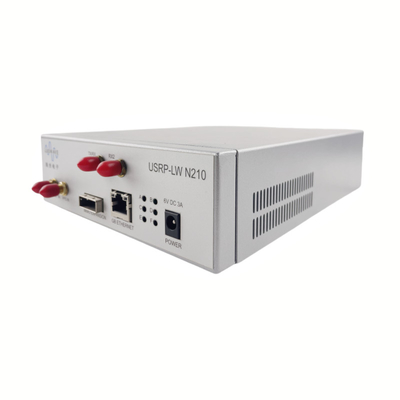

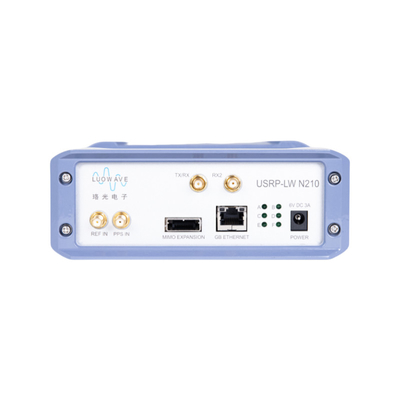

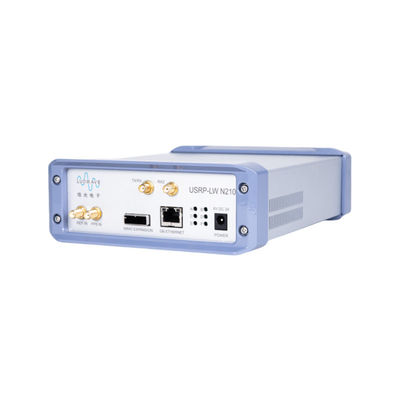

| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | USRP-LW N210 |
| कीमत: | $3,975.00 |
USRP-LW N210 श्रृंखला में उच्च बैंडविड्थ और व्यापक गतिशील रेंज प्रसंस्करण क्षमताएं हैं, विशेष रूप से मांग वाले संचार अनुप्रयोगों के लिए डिज़ाइन की गई हैं।इसकी वास्तुकला में एक Xilinx Spartan3A-DSP3400 FPGA शामिल है, दो-चैनल एडीसी (100 एमएसपीएस), दो-चैनल डीएसी (400 एमएसपीएस) और गीगाबिट ईथरनेट के माध्यम से डेटा ट्रांसमिशन। डीसी से 6 गीगाहर्ट्ज तक की आवृत्ति रेंज को कवर करते हैं,मॉड्यूलर डिजाइन एक एमआईएमओ प्रणाली बनाने के लिए विस्तार पोर्ट के माध्यम से कई इकाइयों के समन्वयन का समर्थन करता हैGPDSO विकल्प मॉड्यूल कई उपकरणों के लिए ±0.01 पीपीएम सटीकता के साथ एक जीपीएस संदर्भ घड़ी प्रदान करता है। मेजबान को 50 मेगाहर्ट्ज आरएफ बैंडविड्थ तक देने में सक्षम है,डिवाइस उपयोगकर्ताओं को FPGA या 32-बिट RISC सॉफ्ट कोर में कस्टम कार्यों को लागू करने की अनुमति देता हैसुविधा संपन्न एफपीजीए फर्मवेयर 100 मेगाहर्ट्ज तक आरएफ संकेतों (अपलिंक और डाउनलिंक) को संसाधित करता है और गीगाबिट ईथरनेट के माध्यम से अपडेट का समर्थन करता है।
समर्थित विकास उपकरण
जीएनयू रेडियो
मैटलैब
यूएचडी
लैबव्यू
विनिर्देश
| डीसी वोल्टेज इनपुट | 6V | एकल पक्षीय बैंड मिररिंग/LO रिजेक्शन (जब WBX-LW के साथ जोड़ा जाता है) | -35/50dBc |
| वर्तमान | 1.3A | @1kHz चरण शोर (1GHz) | -96 डीबीसी/हर्ट्ज |
| वर्तमान (WBX सहायक बोर्ड के साथ) | 2.3A | @10kHz चरण शोर (1GHz) | -103 डीबीसी/हर्ट्ज |
| एडीसी अधिकतम नमूनाकरण दर | 250 एमएसपीएस | @100kHz चरण शोर (1GHz) | -110 डीबीसी/हर्ट्ज |
| एडीसी संकल्प | 14 बिट्स | आउटपुट शक्ति | 15dBm |
| एडीसी एसएफडीआर | 87dBc | IIP3 | 0dBm |
| डीएसी नमूनाकरण दर | 400 एमएसपीएस | शोर का आंकड़ा | 5dB |
| डीएसी संकल्प | 16 बिट्स | परिचालन तापमान | 0-55°C |
| डीएसी एसएफडीआर | 80dBc | आकार | 22.5*16.5*6.2 सेमी |
| होस्ट के साथ अधिकतम ट्रांसफर दर (8b/16b) | 50/25 एमएसपीएस | वजन | 1.4 किलो |
| स्थानीय थरथरानवाला सटीकता | 2.5 पीपीएम |
| पी/एन | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (प्लस) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (मॉड्यूल) | USRP-LW B205 (बोर्ड) |
| चित्र |
|
|
|
|
|
|
|
|
| आवृत्ति सीमा | डीसी-6GHz | 3MHz-6GHz | 10MHz-6GHz | डीसी-6GHz | 70MHz-6GHz | |||
| आरएफ बेटी बोर्ड | दो पुत्री बोर्डों का समर्थन करें | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | एक बेटी बोर्ड का समर्थन करें | समर्थित नहीं | |||
| अधिकतम बैंडविड्थ | 160MHz प्रत्येक | 200MHz प्रत्येक | 100MHz प्रत्येक |
8-बिट चौड़ाईः80MHz प्रत्येक 16-बिट चौड़ाईः25MHz प्रत्येक |
56MHz प्रत्येक | |||
| चैनल नं. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
एडीसीः एडीएस62पी48
डीएसीः AD9146 |
एडीसीःएडी9695बी
डीएसीःडीएसी37जे82 |
AD9371
|
एडीसीःएडीएस62पी42
|
AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s |
AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक |
||
| एफपीजीए मॉडल | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx स्पार्टन XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx स्पार्टन 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| डेटा इंटरफ़ेस | गिग बंदरगाह10GbE पोर्ट,
पीसीआईई x4
|
गिग बंदरगाह10GbE पोर्ट,
QSFP ((2*10G)
,ए-यूएसबी,
सूक्ष्म-यूएस
|
गिग बंदरगाह10GbE पोर्ट,
ए-यूएसबी, माइक्रो यूएसबी
|
गीगाबिट ईथरनेट पोर्ट | ईथरनेट पोर्ट, यूएसबी20 | यूएसबी 3।0 | ||
| आकार (मिमी) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| इकाई मूल्य | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
हम कौन हैं?
चीन अग्रणी सॉफ्टवेयर रेडियो उपकरण और समाधान प्रदाता 2012 के बाद से, गर्म बिक्री उत्पादों में शामिल हैंः
क्यों हम
हमसे संपर्क करें
यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।
|
|
