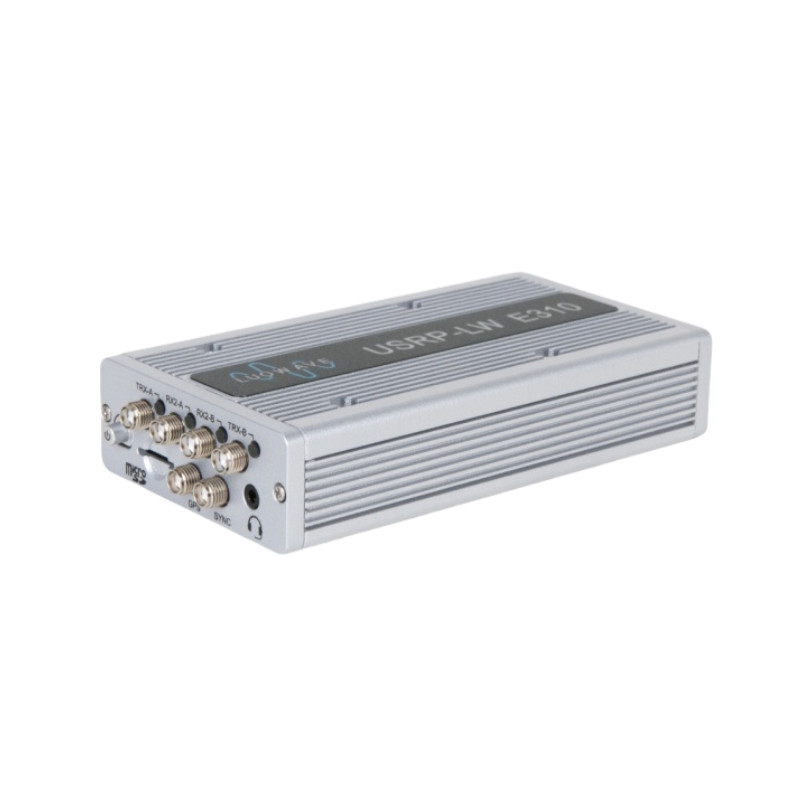

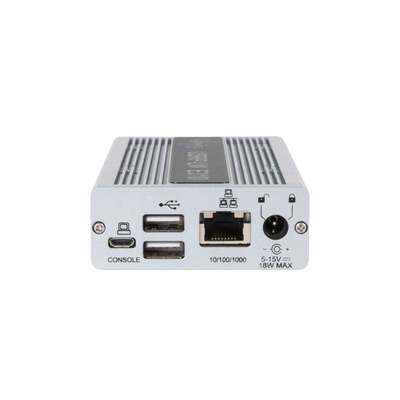

Ettus USRP E310 संगत 2 TX/RX चैनल AD9361 RF 70MHz-6 GHz 56 MHz BW प्रत्येक 1 × 10/100/1000 BASE-T ईथरनेट 2 × USB पोर्ट USRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस

Ettus USRP E310 संगत 2 TX/RX चैनल AD9361 RF 70MHz-6 GHz 56 MHz BW प्रत्येक 1 × 10/100/1000 BASE-T ईथरनेट 2 × USB पोर्ट USRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस

ब्रांड नाम:	Luowave
मॉडल संख्या:	USRP-LW E310
कीमत:	$6,000.00

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

Frequency Range:

DC-6 GHz

Bandwidth:

8-bit width:80MHz each; 16-bit width:25MHz each

Channel:

एडीसी संकल्प:

16-बिट

Connector:

Gigabit Ethernet Port

FPGA:

Xilinx Spartan XC3SD3400A

1.4 किग्रा

Size:

22.5*16.5*6.2

प्रमुखता देना:

2 TX/RX चैनल USRP-LW E310

56 मेगाहर्ट्ज BW USRP-LW E310

AD9361 RF USRP-LW E310

उत्पाद का वर्णन

अवलोकन

यूएसआरपी-एलडब्ल्यू ई 310 एक उन्नत एम्बेडेड सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) प्लेटफॉर्म है। इसमें एडी 9361 आरएफ ट्रांससीवर है,जो 2x2 MIMO को सपोर्ट करता है और 70 MHz से 6 GHz तक की आवृत्ति रेंज में 56 MHz तक की तत्काल बैंडविड्थ के साथ काम करता हैइस उपकरण का आकार 133 x 68 x 26.4 मिमी है और यह केवल 2-6 वाट बिजली की खपत करता है, जिससे यह अपने हल्के, कम बिजली और कॉम्पैक्ट डिजाइन के कारण मोबाइल और एम्बेडेड अनुप्रयोगों के लिए एक आदर्श समाधान बन जाता है।बेसबैंड प्रोसेसिंग एक रीकॉन्फिगर करने योग्य Zynq 7020 सिस्टम-ऑन-चिप (SoC) पर की जाती है, जो एक Xilinx 7-सीरीज़ FPGA एक दोहरे कोर ARM A9 प्रोसेसर के साथ एकीकृत, एक लिनक्स ऑपरेटिंग सिस्टम चलाने. सभी USRP उपकरणों की तरह,यह एक ओपन सोर्स सॉफ्टवेयर आर्किटेक्चर का लाभ उठाता है जो यूनिवर्सल हार्डवेयर ड्राइवर (यूएचडी) के साथ व्यापक क्रॉस-प्लेटफ़ॉर्म समर्थन और संगतता प्रदान करता हैयह GNU रेडियो सहित अनुप्रयोगों और एसडीआर फ्रेमवर्क की एक विस्तृत श्रृंखला के साथ निर्बाध एकीकरण को सक्षम करता है।

विशेषताएं

अधिकतम प्राप्त सिग्नल बैंडविड्थ 56M है
आवृत्ति 70 मेगाहर्ट्ज ∙ 6 गीगाहर्ट्ज को कवर करती है
12-बिट एडीसी/डीएसी
फ़िल्टर बैंक का पूर्व चयन करें
दो-कोर एआरएम कॉर्टेक्स ए9-866 मेगाहर्ट्ज प्रोसेसर, Xilinx Zynq 7020 SoC FPGA
एआरएम सीपीयू के लिए 1 जीबी डीडीआर 3 रैम और एफपीजीए लॉजिक के लिए 512 एमबी डीडीआर 3 रैम
10 एमएस/सेकंड तक के नमूनाकरण दरों के साथ एआरएम प्रोसेसर का समर्थन करता है
ईथरनेट और यूएसबी इंटरफ़ेस नियंत्रण
अंतर्निहित ओपन सोर्स यूएचडी3.9.2 और एपीआई इंटरफ़ेस
निर्मित 9 अक्षीय जड़ता माप इकाई
आरएफएनसी का समर्थन करने वाला एफपीजीए विकास ढांचा
स्टीरियो ऑडियो आउटपुट और मोनो माइक्रोफोन इनपुट
एकीकृत ग्लोबल पोजिशनिंग जीपीएस रिसीवर
आयामः 133 x 68 x 26.4 मिमी वजनः 375 ग्राम
GNU रेडियो का समर्थन करें

समर्थित विकास उपकरण

जीएनयू रेडियो
मैटलैब
यूएचडी
आरएफएनओसी

विनिर्देश

डीसी वोल्टेज इनपुट	5-15V	बिजली की खपत	2-6W
IIP3	-20dBm	एडीसी नमूनाकरण दर (अधिकतम)	61.44 एमएसपीएस
आउटपुट शक्ति	>10dBm	एडीसी संकल्प	12 बिट्स
शोर का आंकड़ा	<8dB	डीएसी नमूनाकरण दर	61.44 एमएसपीएस
स्थानीय थरथरानवाला सटीकता	2.0 पीपीएम	डीएसी संकल्प	12 बिट्स
आकार	13.3×6.8×2.6 सेमी	वजन	३७५ ग्राम

यूएसआरपी एसडीआर तुलना

पी/एन	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210 (प्लस)	USRP-LW E310	USRP-LW B210	USRP-LW B205 (मॉड्यूल)	USRP-LW B205 (बोर्ड)
चित्र
आवृत्ति सीमा	डीसी-6GHz	3MHz-6GHz	10MHz-6GHz	डीसी-6GHz	70MHz-6GHz
आरएफ बेटी बोर्ड	दो पुत्री बोर्डों का समर्थन करें	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	एक बेटी बोर्ड का समर्थन करें	समर्थित नहीं
अधिकतम बैंडविड्थ	160MHz प्रत्येक	200MHz प्रत्येक	100MHz प्रत्येक	8-बिट चौड़ाईः80MHz प्रत्येक 16-बिट चौड़ाईः25MHz प्रत्येक	56MHz प्रत्येक
चैनल नं.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	एडीसीः एडीएस62पी48 14-बिट, विन्यस्त नमूना दरः 184.32, 200 एमएस/सेक डीएसीः AD9146 16-बिट, अधिकतम नमूनाकरण दर 800 एमएस/सेकंड	एडीसीःएडी9695बी 14-बिट, विन्यास योग्य नमूनाकरण दरेंः 200, 245.76 और 250 एमएस/सेक डीएसीःडीएसी37जे82 16-बिट, विन्यास योग्य नमूनाकरण दरः 200, 245.76 और 250 एमएस/सेक	AD9371 एडीसीः 16-बिट, विन्यास योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक डीएसीः 14-बिट, कॉन्फ़िगर करने योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक	एडीसीःएडीएस62पी42 14-बिट 100MS/s डीएसीःएडी9777 16-बिट 400MS/s	AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s		AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक
एफपीजीए मॉडल	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx स्पार्टन XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx स्पार्टन 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
डेटा इंटरफ़ेस	गिग बंदरगाह10GbE पोर्ट, पीसीआईई x4	गिग बंदरगाह10GbE पोर्ट, QSFP ((2*10G) ,ए-यूएसबी, सूक्ष्म-यूएस	गिग बंदरगाह10GbE पोर्ट, ए-यूएसबी, माइक्रो यूएसबी	गीगाबिट ईथरनेट पोर्ट	ईथरनेट पोर्ट, यूएसबी20	यूएसबी 3।0
आकार (मिमी)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
इकाई मूल्य	9999	23999	17999	3699	5999	2199	2199	599
