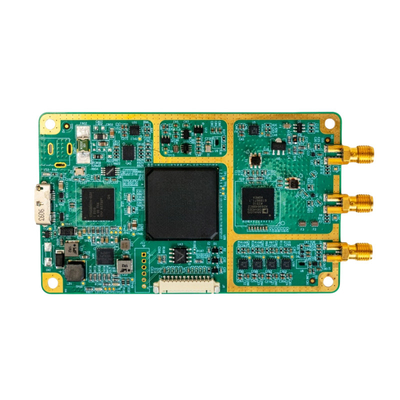

Ettus USRP B205 संगत∙ ArtixTM 7 75T FPGA AD9364 RF 70 मेगाहर्ट्ज-6 GHz 56 मेगाहर्ट्ज BW 1 चैनल USB 3.0 USRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस

Ettus USRP B205 संगत∙ ArtixTM 7 75T FPGA AD9364 RF 70 मेगाहर्ट्ज-6 GHz 56 मेगाहर्ट्ज BW 1 चैनल USB 3.0 USRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस

ब्रांड नाम:	Luowave
मॉडल संख्या:	USRP-LW B205-C
कीमत:	$600.00

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

आवृति सीमा:

70 मेगाहर्ट्ज -6 गीगाहर्ट्ज

Bandwidth:

56 MHz Each

चैनल:

1टी1आर

Connector:

USB3.0

FPGA:

Artix™ 7 XC7A 75T

0.04 किग्रा

Size:

10.4 × 5.7 cm

प्रमुखता देना:

1 चैनल USRP-LW B205-C

6 GHz USRP-LW B205-C

75T FPGA USRP-LW B205-C

उत्पाद का वर्णन

अवलोकन

यूएसआरपी-एलडब्ल्यू बी205-सी एक कॉम्पैक्ट उपभोक्ता-ग्रेड सॉफ्टवेयर-परिभाषित रेडियो उपकरण है। इस डिवाइस में एक प्रोग्राम करने योग्य Xilinx Artix हैटीएम7 XC7A 75T FPGA और ADI के AD9364 RF एकीकृत सर्किट का उपयोग करने वाला एक ट्रांसमिट फ्रंट-एंड, इसे एक लागत प्रभावी 1T1R ट्रांससीवर बनाता है।

विशेषताएं

आरएफ रेंज 70MHz-6GHz से
56MHz अधिकतम वास्तविक समय बैंडविड्थ और 61.44 एमएसपीएस संदर्भ नमूना दर
ओपन सोर्स यूएचडी कई फ्रेमवर्क का समर्थन करता है
यूएचडी 3 की आवश्यकता है।9.2 या नए ड्राइवर संस्करण का समर्थन
उच्च गति यूएसबी 3.0 कनेक्शन, यूएसबी बिजली की आपूर्ति का समर्थन करें
GPIO सामान्य इंटरफ़ेस और JTAG डिबगिंग क्षमताएं
10 MHz संदर्भ घड़ी या पीपीएस सिंक्रनाइज़ेशन संस्करण का समर्थन करें
XILINX VIVADO 2019 का समर्थन करें।2

समर्थित विकास उपकरण

जीएनयू रेडियो
मैटलैब
यूएचडी
लैबव्यू

विनिर्देश

डीसी वोल्टेज इनपुट	5V	एडीसी नमूनाकरण दर (अधिकतम)	61.44 एमएसपीएस
IIP3	-21dBm	एडीसी संकल्प	12 बिट्स
आउटपुट शक्ति	>10dBm	डीएसी नमूनाकरण दर	61.44 एमएसपीएस
शोर का आंकड़ा	<8.5dB	डीएसी संकल्प	12 बिट्स
स्थानीय थरथरानवाला सटीकता	±2.0ppm	मेजबान के साथ अधिकतम ट्रांसफर दर (16b)	61.44 एमएसपीएस
आकार	10.4 × 5.7 सेमी	वजन	0.04 किलो

यूएसआरपी एसडीआर तुलना

पी/एन	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (मॉड्यूल)	USRP-LW B205 (बोर्ड)
चित्र
आवृत्ति सीमा	डीसी-6GHz	3MHz-6GHz	10MHz-6GHz	डीसी-6GHz	70MHz-6GHz
आरएफ बेटी बोर्ड	दो पुत्री बोर्डों का समर्थन करें	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	एक बेटी बोर्ड का समर्थन करें	समर्थित नहीं
अधिकतम बैंडविड्थ	160MHz प्रत्येक	200MHz प्रत्येक	100MHz प्रत्येक	8-बिट चौड़ाईः80MHz प्रत्येक 16-बिट चौड़ाईः25MHz प्रत्येक	56MHz प्रत्येक
चैनल नं.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	एडीसीः एडीएस62पी48 14-बिट, विन्यस्त नमूना दरः 184.32, 200 एमएस/सेक डीएसीः AD9146 16-बिट, अधिकतम नमूनाकरण दर 800 एमएस/सेकंड	एडीसीःएडी9695बी 14-बिट, विन्यास योग्य नमूनाकरण दरेंः 200, 245.76 और 250 एमएस/सेक डीएसीःडीएसी37जे82 16-बिट, विन्यास योग्य नमूनाकरण दरः 200, 245.76 और 250 एमएस/सेक	AD9371 एडीसीः 16-बिट, विन्यास योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक डीएसीः 14-बिट, कॉन्फ़िगर करने योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक	एडीसीःएडीएस62पी42 14-बिट 100MS/s डीएसीःएडी9777 16-बिट 400MS/s	AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s		AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक
एफपीजीए मॉडल	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx स्पार्टन XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx स्पार्टन 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
डेटा इंटरफ़ेस	गिग बंदरगाह10GbE पोर्ट, पीसीआईई x4	गिग बंदरगाह10GbE पोर्ट, QSFP ((2*10G) ,ए-यूएसबी, सूक्ष्म-यूएस	गिग बंदरगाह10GbE पोर्ट, ए-यूएसबी, माइक्रो यूएसबी	गीगाबिट ईथरनेट पोर्ट	ईथरनेट पोर्ट, यूएसबी20	यूएसबी 3।0
आकार (मिमी)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
इकाई मूल्य	9999	23999	17999	3699	5999	2199	2199	599

हम कौन हैं?

चीन अग्रणी सॉफ्टवेयर रेडियो उपकरण और समाधान प्रदाता 2012 के बाद से, गर्म बिक्री उत्पादों में शामिल हैंः

यूएसआरपी-एलडब्ल्यू मॉड्यूलर एसडीआर, आरएफ बेटीबोर्ड
SDR-LW एकीकृत SDR
काउंटर-यूएवी श्रृंखला के उत्पाद

Ettus USRP B205 संगत∙ ArtixTM 7 75T FPGA AD9364 RF 70 मेगाहर्ट्ज-6 GHz 56 मेगाहर्ट्ज BW 1 चैनल USB 3.0 USRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस 8

क्यों हम

Ettus USRP B205 संगत∙ ArtixTM 7 75T FPGA AD9364 RF 70 मेगाहर्ट्ज-6 GHz 56 मेगाहर्ट्ज BW 1 चैनल USB 3.0 USRP सॉफ्टवेयर परिभाषित रेडियो डिवाइस 9

हमसे संपर्क करें

यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।

स्काइपः 86--18062514745

ई-मेलःchen@luowave.com
