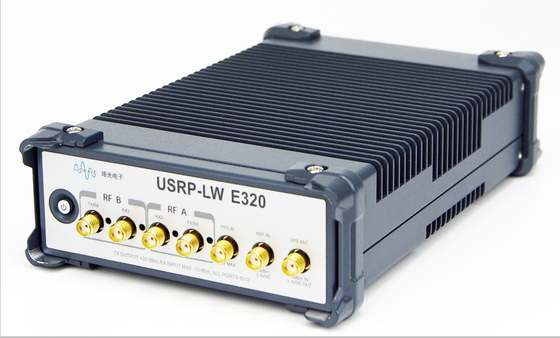

यूएसआरपी-एलडब्ल्यू ई 320 एक सुविधा संपन्न, उच्च प्रदर्शन एम्बेडेड सॉफ्टवेयर परिभाषित रेडियो (एसडीआर) डिवाइस है जिसमें स्ट्रीम प्रसंस्करण, सिंक्रनाइज़ेशन, एकीकरण,दोष वसूली, और दूरस्थ प्रबंधन क्षमताएं।
आरएफ फ्रंट-एंड:2×2 एमआईएमओ विन्यास का समर्थन करने वाले AD9361 आरएफ ट्रांससीवर से लैस
आवृत्ति सीमाः70 मेगाहर्ट्ज से 6 मेगाहर्ट्ज तक 56 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ के साथ
प्रसंस्करण इकाई:Xilinx Zynq-7045 SoC स्टैंडअलोन या सहकारी संचालन मोड के लिए FPGA त्वरण और दो-कोर एआरएम सीपीयू को जोड़ती है
जीएनयू रेडियो
विनिर्देश
|
आरएफ पैरामीटर |
विद्युत आपूर्ति |
||
|
IIP3 (सामान्य NF पर) |
-20 डीबीएम |
डीसी इनपुट वोल्टेज वर्तमान |
10-14 V,3 A |
|
अधिकतम आउटपुट शक्ति |
>10 डीबीएम |
अधिकतम बिजली की खपत |
30W |
|
रिसीवर शोर का आंकड़ा |
<8.5 डीबी |
आकार |
|
|
कनवर्टर मॉड्यूल पैरामीटर |
आकार |
173 x 106 x 45 मिमी |
|
|
एडीसी नमूनाकरण दर (अधिकतम) |
61.44 एमएसपीएस |
कार्य वातावरण |
|
|
एडीसी संकल्प |
12 बिट्स |
परिचालन तापमान सीमा |
0-45°C |
|
डीएसी नमूनाकरण दर |
61.44 एमएसपीएस |
भंडारण तापमान सीमा |
-40-85°C |
|
डीएसी संकल्प |
12 बिट्स |
ऑपरेटिंग आर्द्रता सीमा |
10%-90% |
|
होस्ट पीसी अधिकतम नमूनाकरण दर |
61.44MS/s |
भंडारण आर्द्रता सीमा |
5%-95% |
| पी/एन | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (मॉड्यूल) | USRP-LW B205 (बोर्ड) |
| चित्र |
|
|
|
|
|
|
|
|
| आवृत्ति सीमा | डीसी-6GHz | 3MHz-6GHz | 10MHz-6GHz | डीसी-6GHz | 70MHz-6GHz | |||
| आरएफ बेटी बोर्ड | दो पुत्री बोर्डों का समर्थन करें | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | एक बेटी बोर्ड का समर्थन करें | समर्थित नहीं | |||
| अधिकतम बैंडविड्थ | 160MHz प्रत्येक | 200MHz प्रत्येक | 100MHz प्रत्येक |
8-बिट चौड़ाईः80MHz 16-बिट चौड़ाईः25MHz |
56MHz प्रत्येक | |||
| चैनल नं. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
एडीसीः एडीएस62पी48 डीएसीः AD9146 |
एडीसीःएडी9695बी डीएसीःडीएसी37जे82 |
AD9371
|
एडीसीःएडीएस62पी42
|
AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s |
AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक |
||
| एफपीजीए मॉडल | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx स्पार्टन XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx स्पार्टन 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| डेटा इंटरफ़ेस | गिग बंदरगाह10GbE पोर्ट,
पीसीआईई x4
|
गिग बंदरगाह10GbE पोर्ट,
QSFP ((2*10G)
,ए-यूएसबी,
सूक्ष्म-यूएस
|
गिग बंदरगाह10GbE पोर्ट,
ए-यूएसबी, माइक्रो यूएसबी
|
गीगाबिट ईथरनेट पोर्ट | ईथरनेट पोर्ट, यूएसबी20 | यूएसबी 3।0 | ||
| आकार (मिमी) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| इकाई मूल्य | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
