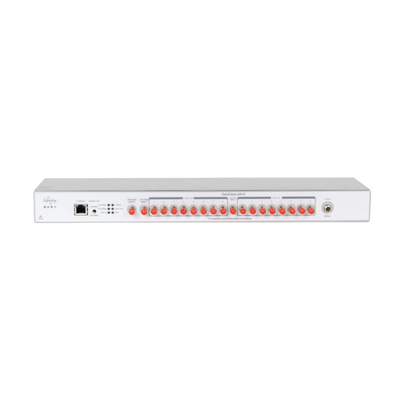

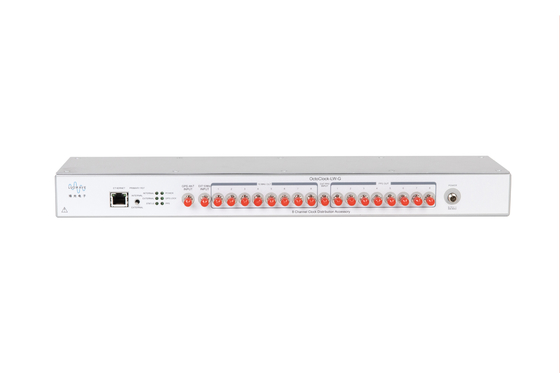

LUOWAVE घड़ी स्रोत OctoClock-LW-G

8 10MHz और 8 1PPS सहित 8 एकीकृत घड़ी स्रोत

• यह बहु-चैनल सिंक्रनाइज़ेशन समस्या को हल करने के लिए बहुत सुविधाजनक है
• एमआईएमओ अनुप्रयोगों के लिए एक ही आवृत्ति और चरण संकेत प्रदान करता है
• विफलता या डिस्कनेक्शन की स्थिति में स्वचालित स्विचिंग के स्रोत का पता लगाना
• 1U फॉर्म फैक्टर
• उपयोगकर्ता आंतरिक GPSDO और बाहरी 10 MHz/1 PPS के बीच चुन सकते हैं

प्रदर्शन विवरणः

OctoClock-G CDA-2990 एक उच्च परिशुद्धता घड़ी स्रोत डिवाइस वितरण प्रणाली है। यह उन उपयोगकर्ताओं के लिए बहुत उपयोगी है जो एक बहु-चैनल प्रणाली स्थापित करना चाहते हैं और एक सामान्य संदर्भ समय के साथ सिंक्रनाइज़ करना चाहते हैं।उदाहरण के लिए, हम Octoclock-G का उपयोग USRP N210 को सुसंगत करने और सिस्टम के साथ सिंक्रनाइज़ करने के लिए कर सकते हैं। यह कई चरणबद्ध सरणी अनुप्रयोगों को सक्षम करता है, जैसे कि बीमफॉर्मिंग, सुपर-रिज़ॉल्यूशन दिशा खोज,विविधता का संयोजन, या एमआईएमओ ट्रांससीवरों का डिजाइन।

OctoClock-G CDA-2990 अंतर्निहित GPSDO या बाहरी स्रोतों के माध्यम से 8 10MHz स्थानीय थरथरानवाला और 8 1PPS उत्पन्न कर सकता है। उपयोगकर्ता पैनल पर स्वतंत्र रूप से इन स्रोतों को स्विच कर सकते हैं, और विफलता की स्थिति में,इन स्रोतों को स्वचालित रूप से स्विच किया जा सकता है.

जीपीएसडीओ एक संदर्भ के रूप में कार्य करता है और जीपीएस टाइमिंग मानक के साथ सिंक्रनाइज़ किया जा सकता है। यह डेवलपर्स को 50 नैनोसेकंड के भीतर बहु-चैनल सिस्टम को ट्यून करने की अनुमति देता है।जब GPSDo GPS उपग्रह से लॉक नहीं है, यह अभी भी 25 पीपीबी से बेहतर सटीकता के साथ 10 मेगाहर्ट्ज और 1 पीपीएस सिग्नल प्रदान करता है।

नोटः दिखाया गया ईथरनेट पोर्ट उपकरण के सामने के पैनल पर वर्तमान में कार्यात्मक नहीं है। भविष्य के सॉफ्टवेयर उन्नयन कार्यात्मक हो जाएगा।

तकनीकी मापदंडः
