| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | OctoClock-LW-G |
| एमओक्यू: | 1 Piece |
| कीमत: | USD |
| प्रसव का समय: | Spot Goods or 30 Days |
| भुगतान की शर्तें: | T/T |

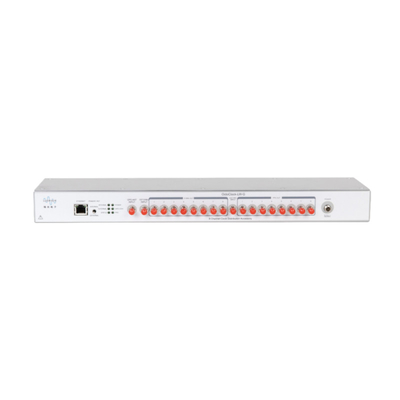

LUOWAVE घड़ी स्रोत OctoClock-LW-G
8 10MHz और 8 1PPS सहित 8 एकीकृत घड़ी स्रोत
प्रदर्शन विवरणः
OctoClock-G CDA-2990 एक उच्च परिशुद्धता घड़ी स्रोत डिवाइस वितरण प्रणाली है। यह उन उपयोगकर्ताओं के लिए बहुत उपयोगी है जो एक बहु-चैनल प्रणाली स्थापित करना चाहते हैं और एक सामान्य संदर्भ समय के साथ सिंक्रनाइज़ करना चाहते हैं।उदाहरण के लिए, हम Octoclock-G का उपयोग USRP N210 को सुसंगत करने और सिस्टम के साथ सिंक्रनाइज़ करने के लिए कर सकते हैं। यह कई चरणबद्ध सरणी अनुप्रयोगों को सक्षम करता है, जैसे कि बीमफॉर्मिंग, सुपर-रिज़ॉल्यूशन दिशा खोज,विविधता का संयोजन, या एमआईएमओ ट्रांससीवरों का डिजाइन।
OctoClock-G CDA-2990 अंतर्निहित GPSDO या बाहरी स्रोतों के माध्यम से 8 10MHz स्थानीय थरथरानवाला और 8 1PPS उत्पन्न कर सकता है। उपयोगकर्ता पैनल पर स्वतंत्र रूप से इन स्रोतों को स्विच कर सकते हैं, और विफलता की स्थिति में,इन स्रोतों को स्वचालित रूप से स्विच किया जा सकता है.
जीपीएसडीओ एक संदर्भ के रूप में कार्य करता है और जीपीएस टाइमिंग मानक के साथ सिंक्रनाइज़ किया जा सकता है। यह डेवलपर्स को 50 नैनोसेकंड के भीतर बहु-चैनल सिस्टम को ट्यून करने की अनुमति देता है।जब GPSDo GPS उपग्रह से लॉक नहीं है, यह अभी भी 25 पीपीबी से बेहतर सटीकता के साथ 10 मेगाहर्ट्ज और 1 पीपीएस सिग्नल प्रदान करता है।
नोटः दिखाया गया ईथरनेट पोर्ट उपकरण के सामने के पैनल पर वर्तमान में कार्यात्मक नहीं है। भविष्य के सॉफ्टवेयर उन्नयन कार्यात्मक हो जाएगा।
तकनीकी मापदंडः
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| शक्ति | जीपीएस लॉक पीपीएस सटीकता | 50 | एनएस | ||
| डीसी वोल्टेज इनपुट | 6-15 | वी | आउटपुट | ||
| चालू खपत | < 1 | ए | 10 मेगाहर्ट्ज आउटपुट | ~ 1।4 | वीपीपी |
| इनपुट | 10 मेगाहर्ट्ज़ आउटपुट तरंगरूप | वर्ग तरंग | |||
| 10 मेगाहर्ट्ज़ इनपुट रेंज | 0-20 | डीबीएम | 10 मेगाहर्ट्ज़ आउटपुट प्रतिबाधा | 50 | ओम |
| 1 पीपीएस इनपुट | 2.5-5 | वी | 1 पीपीएस आउटपुट | 5 | वी |
| जीपीएसडीओ पैरामीटर | 1 पीपीएस तरंगरूप | तार्किक स्तर की धड़कनें | |||
| सक्रिय जीपीएस एंटीना (वैकल्पिक) | 5 | वी | भौतिक गुण | ||
| जीपीएस आवृत्ति सटीकता को लॉक नहीं करता है | 25 | पीपीबी | आयाम (1U रैकमाउंट) | 10*44*5 | सेमी |
| जीपीएस लॉक आवृत्ति सटीकता | <1 | पीपीबी | वजन | 1.2 | किलो |
|
|
| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | OctoClock-LW-G |
| एमओक्यू: | 1 Piece |
| कीमत: | USD |
| पैकेजिंग विवरण: | Paper Box\Paper Carton |
| भुगतान की शर्तें: | T/T |
LUOWAVE घड़ी स्रोत OctoClock-LW-G
8 10MHz और 8 1PPS सहित 8 एकीकृत घड़ी स्रोत
प्रदर्शन विवरणः
OctoClock-G CDA-2990 एक उच्च परिशुद्धता घड़ी स्रोत डिवाइस वितरण प्रणाली है। यह उन उपयोगकर्ताओं के लिए बहुत उपयोगी है जो एक बहु-चैनल प्रणाली स्थापित करना चाहते हैं और एक सामान्य संदर्भ समय के साथ सिंक्रनाइज़ करना चाहते हैं।उदाहरण के लिए, हम Octoclock-G का उपयोग USRP N210 को सुसंगत करने और सिस्टम के साथ सिंक्रनाइज़ करने के लिए कर सकते हैं। यह कई चरणबद्ध सरणी अनुप्रयोगों को सक्षम करता है, जैसे कि बीमफॉर्मिंग, सुपर-रिज़ॉल्यूशन दिशा खोज,विविधता का संयोजन, या एमआईएमओ ट्रांससीवरों का डिजाइन।
OctoClock-G CDA-2990 अंतर्निहित GPSDO या बाहरी स्रोतों के माध्यम से 8 10MHz स्थानीय थरथरानवाला और 8 1PPS उत्पन्न कर सकता है। उपयोगकर्ता पैनल पर स्वतंत्र रूप से इन स्रोतों को स्विच कर सकते हैं, और विफलता की स्थिति में,इन स्रोतों को स्वचालित रूप से स्विच किया जा सकता है.
जीपीएसडीओ एक संदर्भ के रूप में कार्य करता है और जीपीएस टाइमिंग मानक के साथ सिंक्रनाइज़ किया जा सकता है। यह डेवलपर्स को 50 नैनोसेकंड के भीतर बहु-चैनल सिस्टम को ट्यून करने की अनुमति देता है।जब GPSDo GPS उपग्रह से लॉक नहीं है, यह अभी भी 25 पीपीबी से बेहतर सटीकता के साथ 10 मेगाहर्ट्ज और 1 पीपीएस सिग्नल प्रदान करता है।
नोटः दिखाया गया ईथरनेट पोर्ट उपकरण के सामने के पैनल पर वर्तमान में कार्यात्मक नहीं है। भविष्य के सॉफ्टवेयर उन्नयन कार्यात्मक हो जाएगा।
तकनीकी मापदंडः
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| शक्ति | जीपीएस लॉक पीपीएस सटीकता | 50 | एनएस | ||
| डीसी वोल्टेज इनपुट | 6-15 | वी | आउटपुट | ||
| चालू खपत | < 1 | ए | 10 मेगाहर्ट्ज आउटपुट | ~ 1।4 | वीपीपी |
| इनपुट | 10 मेगाहर्ट्ज़ आउटपुट तरंगरूप | वर्ग तरंग | |||
| 10 मेगाहर्ट्ज़ इनपुट रेंज | 0-20 | डीबीएम | 10 मेगाहर्ट्ज़ आउटपुट प्रतिबाधा | 50 | ओम |
| 1 पीपीएस इनपुट | 2.5-5 | वी | 1 पीपीएस आउटपुट | 5 | वी |
| जीपीएसडीओ पैरामीटर | 1 पीपीएस तरंगरूप | तार्किक स्तर की धड़कनें | |||
| सक्रिय जीपीएस एंटीना (वैकल्पिक) | 5 | वी | भौतिक गुण | ||
| जीपीएस आवृत्ति सटीकता को लॉक नहीं करता है | 25 | पीपीबी | आयाम (1U रैकमाउंट) | 10*44*5 | सेमी |
| जीपीएस लॉक आवृत्ति सटीकता | <1 | पीपीबी | वजन | 1.2 | किलो |
