| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | डब्ल्यूबीएक्स-एलडब्ल्यू (40 एमएचजेड, 120 एमएचजेड) |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

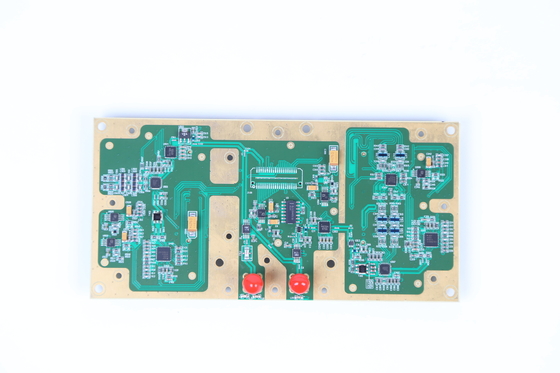

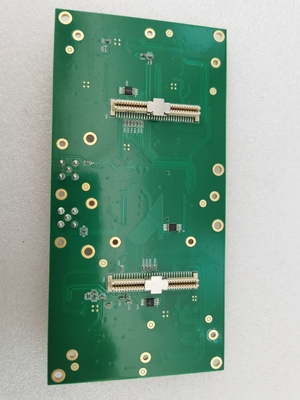

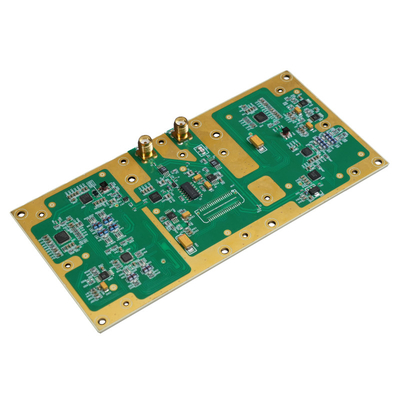

LUOWAVE RF Rx/Tx डॉटरबोर्ड्स WBX-LW(40MHZ,120MHZ)
मुख्य विशेषताएं:
1. आवृत्ति कवरेज: 50 मेगाहर्ट्ज - 2.2 गीगाहर्ट्ज
2. अधिकतम बैंडविड्थ में शामिल हैं: 40 मेगाहर्ट्ज, 120 मेगाहर्ट्ज
3. डब्ल्यूबीएक्स आरएफ बेटी बोर्ड में एक पूर्ण-डुप्लेक्स वाइडबैंड ट्रांसीवर होता है जो तात्कालिक बैंडविड्थ के 120 मेगाहर्ट्ज तक का समर्थन करता है
4. अनुप्रयोगों की एक विस्तृत श्रृंखला की सेवा: सार्वजनिक सुरक्षा, संचार, शौकिया रेडियो और आईएसएम
5. स्थानीय थरथरानवाला की प्राप्त और संचारित श्रृंखला स्वतंत्र रूप से संचालित होती है, जिससे आवृत्ति द्वैध संचालन की अनुमति मिलती है
6. स्थानीय थरथरानवाला के लिए संदर्भ यूएसआरपी से मास्टर घड़ी है, जो कई सुसंगत संचालन की अनुमति देता है
7. USRP-LW X300 / x310 उपकरणों के लिए उपयुक्त
कार्यात्मक विवरण:
WBX-LW-40 एक उच्च-बैंडविड्थ ट्रांसीवर प्रदान करता है जो 5 dB के शोर आंकड़े के साथ 100mW तक बिजली उत्पादन प्रदान करता है।स्थानीय थरथरानवाला प्राप्त और संचारित श्रृंखला स्वतंत्र रूप से संचालित होता है और इसे एमआईएमओ के लिए सिंक्रनाइज़ किया जा सकता है।यह उन अनुप्रयोगों के लिए एक आदर्श एसडीआर उपकरण है जो 50 मेगाहर्ट्ज-2200 मेगाहर्ट्ज रेंज में आवृत्तियों का उपयोग करना चाहते हैं।अनुप्रयोगों में वाईफाई, वाईमैक्स, एस-बैंड ट्रांसीवर और 2.4 गीगाहर्ट्ज आईएसएम बैंड ट्रांसीवर शामिल हैं।अनुप्रयोगों में भूमि मोबाइल संचार, समुद्री और एयरोस्पेस रेडियो शामिल हैं;मोबाइल बेस स्टेशन, पीसी और जीएसएम मल्टी-बैंड रेडियो;सुसंगत बहु-आधार रडार;वायरलेस सेंसर नेटवर्क;प्रसारण टेलीविजन;और सार्वजनिक सुरक्षा प्रबंधन।USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300 पर लागू।
संगत उत्पाद:
WBX-LW 40M . का परीक्षण
परीक्षण पर्यावरण विवरण: आर एंड एस कंपनी उपकरण परीक्षण के लिए प्रयोग किया जाता है, मॉडल जेडवीएल है।परीक्षण उपकरण USRP-LW X310 और WBX-LW 40M हैं।दोनों डिवाइस सीधे रेडियो फ्रीक्वेंसी केबल से जुड़े हुए हैं।परीक्षण पर्यावरण आरेख:
ओपन-लूप ट्रांसमीटर परीक्षण कनेक्शन आरेख:
बंद-लूप सहज प्राप्त परीक्षण कनेक्शन आरेख:
जीएनयू रेडियो साथी पर आधारित ओपन-लूप और क्लोज-लूप परीक्षण डेटा: जीएनयू रेडियो साथी परीक्षण ब्लॉक आरेख:
1. कैरियर दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 70MHz, बेसबैंड सिग्नल आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 70 मेगाहर्ट्ज, अधिकतम लाभ आउटपुट ग्राफिक्स:
केंद्रीय आवृत्ति 70 मेगाहर्ट्ज, बंद-लूप ट्रांसीवर परीक्षण स्पेक्ट्रम और समय-डोमेन ग्राफिक्स
2. जीएनयू रेडियो कम्पेनियन पर आधारित ओपन-लूप और क्लोज्ड-लूप टेस्ट डेटा: कैरियर सप्रेशन एंड इमेज रिजेक्ट टेस्ट: सेंट्रल फ्रीक्वेंसी 100 मेगाहर्ट्ज, बेसबैंड सिग्नल फ्रीक्वेंसी 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 100 मेगाहर्ट्ज, अधिकतम लाभ पर ग्राफिक्स आउटपुट:
सेंट्रल फ्रीक्वेंसी 100 मेगाहर्ट्ज, क्लोज्ड लूप ट्रांसीवर टेस्ट स्पेक्ट्रम और टाइम डोमेन ग्राफिक्स
3. जीएनयू रेडियो कम्पेनियन पर आधारित ओपन-लूप और क्लोज्ड-लूप टेस्ट डेटा: कैरियर सप्रेशन एंड इमेज रिजेक्ट टेस्ट: सेंट्रल फ्रीक्वेंसी 400 मेगाहर्ट्ज, बेसबैंड सिग्नल फ्रीक्वेंसी 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, अधिकतम लाभ पर ग्राफिक्स आउटपुट:
केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, बंद-लूप ट्रांसीवर परीक्षण स्पेक्ट्रम और समय-डोमेन ग्राफिक्स
4. जीएनयू रेडियो कम्पेनियन पर आधारित ओपन-लूप और क्लोज्ड-लूप टेस्ट डेटा: कैरियर सप्रेशन एंड इमेज रिजेक्ट टेस्ट: सेंट्रल फ़्रीक्वेंसी 800 मेगाहर्ट्ज, बेसबैंड सिग्नल फ़्रीक्वेंसी 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 800 मेगाहर्ट्ज, अधिकतम लाभ पर आउटपुट ग्राफिक्स:
सेंट्रल फ्रीक्वेंसी 800 मेगाहर्ट्ज, क्लोज्ड-लूप ट्रांसीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
5. जीएनयू रेडियो साथी पर आधारित ओपन-लूप और क्लोज्ड-लूप टेस्ट डेटा: कैरियर सप्रेशन एंड इमेज रिजेक्ट टेस्ट: सेंट्रल फ़्रीक्वेंसी 1 गीगाहर्ट्ज़, बेसबैंड सिग्नल फ़्रीक्वेंसी 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 1 गीगाहर्ट्ज, अधिकतम लाभ पर आउटपुट ग्राफिक्स:
सेंट्रल फ्रीक्वेंसी 1GHz, क्लोज्ड-लूप ट्रांसीवर-रिसीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
6. चरण शोर माप: केंद्रीय आवृत्ति 1 गीगाहर्ट्ज:
कृपया मुझसे संपर्क करने में संकोच न करें यदि आपको किसी और जानकारी की आवश्यकता है।
Whatsapp/स्काइप: +8618062514745 वेब:https://www.luowave.com/en/
|
|
