| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | डब्ल्यूबीएक्स-एलडब्ल्यू (40 एमएचजेड, 120 एमएचजेड) |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

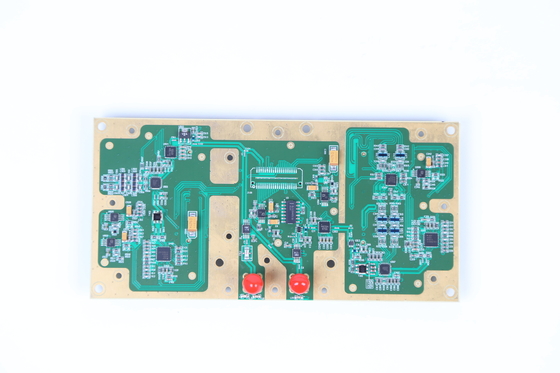

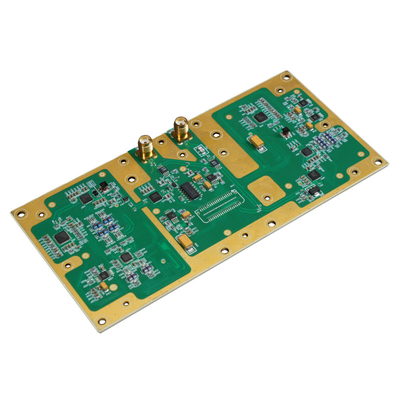

यूएसआरपी डचबोर्ड्स WBX-LW 120MHZ,एक्स सीरीज़ केवल
डब्ल्यूबीएक्स-120 एक पूर्ण-डुप्लेक्स, वाइडबैंड ट्रांससीवर है जो 50 मेगाहर्ट्ज से 2.2 गीगाहर्ट्ज तक की आवृत्ति बैंड को 120 मेगाहर्ट्ज की तत्काल बैंडविड्थ के साथ कवर करता है।WBX-120 सार्वजनिक सुरक्षा सहित अनुप्रयोग क्षेत्रों की एक विस्तृत विविधता की सेवा कर सकते हैंWBX-120 USRP X310 के साथ संगत है।
मुख्य विशेषताएं:
1आवृत्ति कवरेजः 50 मेगाहर्ट्ज - 2.2 गीगाहर्ट्ज
2अधिकतम बैंडविड्थ में शामिल हैंः 120 मेगाहर्ट्ज
3WBX आरएफ बेटी बोर्ड में एक पूर्ण डुप्लेक्स वाइडबैंड ट्रांससीवर होता है जो 120 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ का समर्थन करता है।
4. व्यापक अनुप्रयोगों की सेवाः सार्वजनिक सुरक्षा, संचार, शौकिया रेडियो और आईएसएम
5स्थानीय ऑसिलेटर की प्राप्त करने और प्रसारित करने की श्रृंखलाएं स्वतंत्र रूप से कार्य करती हैं, जिससे आवृत्ति दोहरी संचालन की अनुमति मिलती है।
6स्थानीय थरथरानवाला के लिए संदर्भ USRP से मास्टर घड़ी है, जो कई सुसंगत संचालन की अनुमति देता है
कार्यात्मक विवरण:
WBX-LW-40 एक उच्च बैंडविड्थ ट्रांससीवर प्रदान करता है जो 5 डीबी के शोर के आंकड़े के साथ 100 एमडब्ल्यू तक की आउटपुट शक्ति प्रदान करता है।स्थानीय थरथरानवाला के प्राप्त और प्रेषण श्रृंखला स्वतंत्र रूप से काम करते हैं और MIMO के लिए सिंक्रनाइज़ किया जा सकता हैयह 50 मेगाहर्ट्ज-2200 मेगाहर्ट्ज रेंज में आवृत्तियों तक पहुंच प्राप्त करना चाहते अनुप्रयोगों के लिए एक आदर्श एसडीआर उपकरण है। अनुप्रयोगों में वाईफाई, वाईमैक्स, एस-बैंड ट्रांससीवर और 2.4 गीगाहर्ट्ज आईएसएम बैंड ट्रांससीवर शामिल हैं।अनुप्रयोगों में स्थलीय मोबाइल संचार शामिल हैं, समुद्री और एयरोस्पेस रेडियो; मोबाइल बेस स्टेशन, पीसी और जीएसएम मल्टीबैंड रेडियो; सुसंगत मल्टी-बेस रडार; वायरलेस सेंसर नेटवर्क; प्रसारण टेलीविजन; और सार्वजनिक सुरक्षा प्रबंधन।USRP-LW N200 के लिए लागू, USRP-LW N210, USRP-X310, USRP-X300.
संगत उत्पाद:
यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।
व्हाट्सएप/स्काईप/वीचैटः +8618062514745 वेबःhttps://www.luowave.com/en/
WBX-LW 40M का परीक्षण
परीक्षण वातावरण का वर्णनः परीक्षण के लिए अनुसंधान एवं विकास कंपनी के उपकरण का उपयोग किया जाता है, मॉडल ZVL है। परीक्षण उपकरण USRP-LW X310 और WBX-LW 40M हैं।दो उपकरणों को रेडियो आवृत्ति केबल द्वारा सीधे जुड़े हुए हैं. परीक्षण वातावरण आरेखः
ओपन-लूप ट्रांसमीटर परीक्षण कनेक्शन आरेखः
बंद लूप स्वयंचलित प्राप्त परीक्षण कनेक्शन आरेखः
GNU RADIO COMPANION पर आधारित ओपन-लूप और क्लोज्ड-लूप परीक्षण डेटाः GNU RADIO COMPANION परीक्षण ब्लॉक आरेखः
1वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 70MHz, बेसबैंड संकेत आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 70MHz, अधिकतम लाभ आउटपुट ग्राफिक्सः
केंद्रीय आवृत्ति 70MHz, बंद-लूप ट्रांससीवर परीक्षण स्पेक्ट्रम और समय-डोमेन ग्राफिक्स
2. ओपन-लूप और बंद-लूप परीक्षण डेटा जीएनयू रेडियो कंपेनियन के आधार परः कैरियर दमन और इमेज रिजेक्ट टेस्टः केंद्रीय आवृत्ति 100MHz, बेसबैंड सिग्नल आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 100MHz, अधिकतम लाभ पर ग्राफिक्स आउटपुटः
केंद्रीय आवृत्ति 100MHz, क्लोज्ड लूप ट्रांससीवर टेस्ट स्पेक्ट्रम और टाइम डोमेन ग्राफिक्स
3. GNU RADIO COMPANION के आधार पर ओपन-लूप और क्लोज्ड-लूप परीक्षण डेटाः कैरियर सप्रेशन और इमेज रिजेक्ट टेस्टः केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, बेसबैंड सिग्नल आवृत्ति 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, अधिकतम लाभ पर ग्राफिक्स आउटपुटः
केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, बंद-लूप ट्रांससीवर परीक्षण स्पेक्ट्रम और समय-डोमेन ग्राफिक्स
4. GNU RADIO COMPANION के आधार पर ओपन-लूप और क्लोज्ड-लूप परीक्षण डेटाः कैरियर सप्रेशन और इमेज रिजेक्ट टेस्टः केंद्रीय आवृत्ति 800MHz, बेसबैंड सिग्नल आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 800MHz, अधिकतम लाभ पर आउटपुट ग्राफिक्सः
केंद्रीय आवृत्ति 800 मेगाहर्ट्ज़, क्लोज्ड-लूप ट्रांससीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
5. GNU RADIO COMPANION के आधार पर ओपन-लूप और क्लोज-लूप परीक्षण डेटाः कैरियर सप्रेशन और इमेज रिजेक्ट टेस्टः केंद्रीय आवृत्ति 1 GHz, बेसबैंड सिग्नल आवृत्ति 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 1 गीगाहर्ट्ज, अधिकतम लाभ पर आउटपुट ग्राफिक्सः
केंद्रीय आवृत्ति 1GHz, क्लोज्ड-लूप ट्रांससीवर-रिसीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
6चरण शोर माप: केंद्रीय आवृत्ति 1 GHz:
|
|
