| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | लुओवेव एसडीआर-एलडब्ल्यू 2974 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

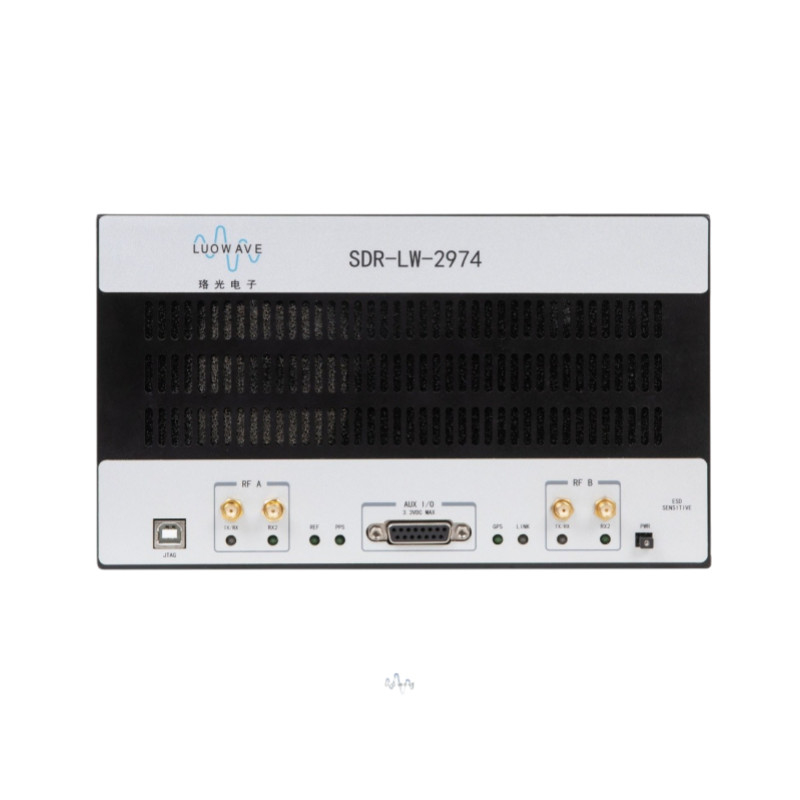

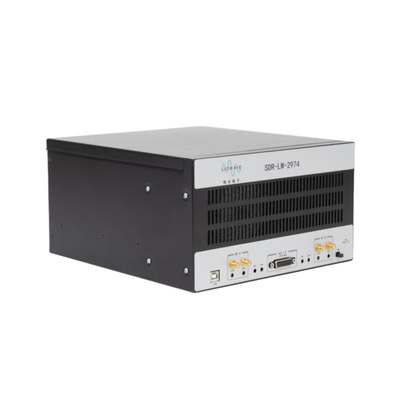

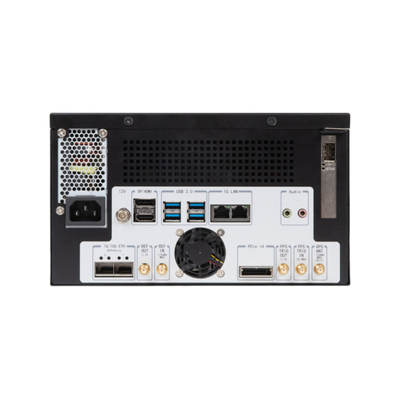

LUOWAVE SDR-LW 2974, Usrp X310 . की ऑल-इन-वन मशीन
एसडीआर-एलडब्ल्यू 2974
मैं10 मेगाहर्ट्ज-6GHz
मैंI7 हाई-स्पीड प्रोसेसर
मैं500GB एसएसडी
मैं16 GB टक्कर मारना
मैं1G और 10G नेटवर्क कार्ड
मैंयूएसआरपी सॉफ्टवेयर परिभाषित सॉफ्टवेयर रेडियो उपकरण
उत्पाद का परिचय
SDR-LW 2974 एक उच्च-प्रदर्शन एम्बेडेड SDR स्टैंडअलोन डिवाइस है, जिसमें ऑनबोर्ड प्रोसेसर, FPGA और RF फ्रंट-एंड शामिल हैं।उत्पाद में एक अंतर्निहित Intel i7 प्रोसेसर, 500GB SSD और 16GB मेमोरी है।आवृत्ति कवरेज 10 मेगाहर्ट्ज-6 गीगाहर्ट्ज से है, और अधिकतम बैंडविड्थ 160 मेगाहर्ट्ज है।इसमें कई वैकल्पिक हाई-स्पीड इंटरफेस (पीसीआईई, गिगाबिट ईथरनेट और 10 गिगाबिट ईथरनेट) के साथ-साथ संसाधन-समृद्ध, उपयोगकर्ता-प्रोग्राम करने योग्य किनटेक्स -7 एफपीजीए है।सभी यूएसआरपी उपकरणों की तरह, यह डिवाइस एक ओपन सोर्स क्रॉस-प्लेटफॉर्म यूएचडी ड्राइवर का उपयोग करता है, और यूएचडी अधिकांश एप्लिकेशन और एसडीआर फ्रेमवर्क का समर्थन करता है, जैसे कि जीएनयू रेडियो।
एमऐन फीचर
| i7 प्रोसेसर, Linux रीयल-टाइम ऑपरेटिंग सिस्टम से लैस है | JTAG इंटरफ़ेस |
| PCIe जनरल x4 इंटरफ़ेस | |
| 500GB SSD, 16GB RAM | चार यूएसबी 3.0 पोर्ट |
| 10MHz-6GHz आवृत्ति कवरेज | दोहरी एसपीएफ़ + बंदरगाह |
| प्रति चैनल 160M तक तात्कालिक बैंडविड्थ | बिल्ट-इन Xilinx Kintex-7 FPGA |
| समर्थन 2 भेजें और 2 एक ही समय में प्राप्त करें | बाहरी घड़ी संदर्भ और पीपीएस समय संदर्भ का समर्थन करें |
| RFNoC FPGA विकास ढांचा | जीएनयू रेडियो का समर्थन करें |
औद्योगिक पीसी
| प्रोसेसर | इंटेल I7 9700 |
| मेमोरी कार्ड | 16 जी |
| एसएफपी | 10जीबीपीएस |
| पीसीआईई केबल | पीसीआईई जनरल 2 x4 |
| आरजे 45 | 1 जीबीपीएस |
एफपीजीए और बेसबैंड
| एफपीजीए | किनटेक्स-7 XC7K410T |
| घूंट | 1जी |
| एडीसी संकल्प | 14 बिट |
| डीएसी संकल्प | 16बिट |
| एडीसी नमूना दर | 200 एम / एस |
SDR-LW 2974 के डिजिटल प्रोसेसिंग कोर के रूप में, Xilinx Kintex-7 410T RF फ्रंट-एंड, होस्ट इंटरफ़ेस और DDR3 मेमोरी सहित सभी प्रमुख घटकों का प्रत्यक्ष उच्च गति कनेक्शन प्रदान करता है।डिफ़ॉल्ट FPGA डिजिटल डाउन-रूपांतरण और डिजिटल अप-रूपांतरण, फाइन फ़्रीक्वेंसी ट्यूनिंग और कुछ अन्य DSP फ़ंक्शंस के लिए सभी UHD मॉड्यूल प्रदान करता है।उपयोगकर्ता अपने स्वयं के डीएसपी प्रसंस्करण मॉड्यूल को विकसित और कार्यान्वित करने के लिए प्रचुर मात्रा में एफपीजीए मुक्त स्थान और यूएसआरपी द्वारा समर्थित विकास ढांचे का लाभ उठा सकते हैं।
आरएफ सूचकांक
| इमिशन | आरप्राप्त करना | ||
| चैनलों की संख्या | 2 | चैनलों की संख्या | 2 |
| आवृति सीमा | 10 मेगाहर्ट्ज-6GHz | आवृति सीमा | 10 मेगाहर्ट्ज-6GHz |
| आवृत्ति चरण | ＜1 किलोहर्ट्ज़ | आवृत्ति चरण | ＜1 किलोहर्ट्ज़ |
| अधिकतम उत्पादन शक्ति | 6-20dBm | अधिकतम उत्पादन शक्ति | -15 डीबीएम |
| लाभ सीमा | 31.5dB | लाभ सीमा | 0 -37.5 डीबी |
| गेन स्टेप | 0.5dB | गेन स्टेप | 0.5dB |
| अधिकतम वास्तविक समय बैंडविड्थ | 160 मेगाहर्ट्ज | अधिकतम वास्तविक समय बैंडविड्थ | 160 मेगाहर्ट्ज |
| शोर का आंकड़ा | 7dB |
पीओवेर
| वोल्टेज | 220V |
| मौजूदा | 3ए |
इपर्यावरण
| काम कर रहे तापमान की सीमा | 0-50 ℃ |
| अधिकतम ऊंचाई | 2000m |
| नमी | 10% -90% (कोई संक्षेपण नहीं) |
| पर्यावरण का प्रयोग करें | भीतर और बाहर |
SDR-LW2974 बिजली की आपूर्ति सीधे 220V शहर की बिजली से जुड़ी है।संलग्न बिजली आपूर्ति सहायक उपकरण के साथ उत्पाद का उपयोग करने की अनुशंसा की जाती है।यदि आपको इसे बदलने की आवश्यकता है, तो कृपया हमारी कंपनी से संपर्क करें।ट्रांसमीटर पूरे काम करने की आवृत्ति रेंज में 160M तक की बैंडविड्थ तक पहुंच सकता है।
संरचना का आकार
| शारीरिक नाप | 23.5*26.5*13.4 (सेमी) |
| वज़न | 3.6 किग्रा |
SDR-LW 2974 उन्नत अनुसंधान अनुप्रयोगों की एक श्रृंखला के निर्माण के लिए एक आदर्श प्रोटोटाइप है, जिसमें स्वतंत्र LTE या 802.11 डिवाइस सिमुलेशन, मीडियम एक्सेस कंट्रोल (MAC) एल्गोरिथम विकास, मल्टीपल इनपुट मल्टीपल आउटपुट (MIMO) सिस्टम, विषम नेटवर्क, LTE ट्रांसमिशन, RF शामिल हैं। कम्प्रेशन सैंपलिंग, स्पेक्ट्रल रिमोट सेंसिंग, कॉग्निटिव रेडियो, बीमफॉर्मिंग और डायरेक्शन फाइंडिंग।
|
|
