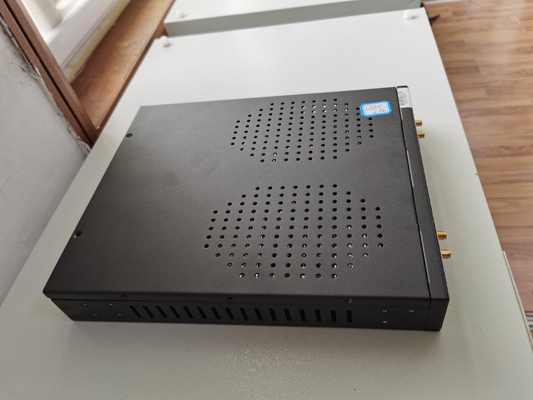

सार्वभौमिक सॉफ्टवेयर परिभाषित रेडियो प्लेटफार्म,USRP-LW 2940, 40MHz

यूएसआरपी-एलडब्ल्यू 2940 अगली पीढ़ी के वायरलेस संचार प्रणालियों के डिजाइन और तैनाती के लिए एक उच्च प्रदर्शन, स्केलेबल सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) प्लेटफॉर्म है।इसमें एक USRP-LW X310 और दो WBX-LW 40MHz RF बेटी बोर्ड शामिल हैं

दUSRP-LW 2940हार्डवेयर आर्किटेक्चर दो विस्तारित बैंडविड्थ बेटी बोर्ड स्लॉट को 50 मेगाहर्ट्ज से 2.2 गीगाहर्ट्ज तक 40M तक के बैंडविड्थ के साथ जोड़ती है। और इसमें चुनने के लिए कई उच्च गति इंटरफेस (PCIe,गीगाबिट/10 गीगाबिट ईथरनेट पोर्ट), साथ ही एक संसाधन-समृद्ध, उपयोगकर्ता-प्रोग्राम करने योग्य Kintex-7 FPGA।USRP-LW 2940एक ओपन सोर्स क्रॉस-प्लेटफॉर्म यूएचडी ड्राइवर का उपयोग करता है, जिसमें बड़ी संख्या में विकास ढांचे, संगत संदर्भ वास्तुकला और ओपन सोर्स परियोजनाएं हैं।

डिजिटल प्रसंस्करण के मूल के रूप मेंUSRP-LW 2940XC7K410T FPGA सभी प्रमुख घटकों के बीच उच्च गति कनेक्टिविटी प्रदान करता है। इसमें आरएफ फ्रंट एंड, होस्ट इंटरफ़ेस और डीडीआर 3 मेमोरी शामिल है।डिफ़ॉल्ट एफपीजीए डिजिटल डाउन कन्वर्शन और डिजिटल अप कन्वर्शन को नियंत्रित करने के लिए सभी यूएचडी प्रदान करता है, ठीक आवृत्ति ट्यूनिंग, और कुछ अन्य डीएसपी फ़ंक्शन ब्लॉक. उपयोगकर्ता संसाधन समृद्ध Kintex-7 FPGA के खाली स्थान का लाभ उठा सकते हैं, साथ ही यूएसआरपी द्वारा समर्थित आरएफएनओसी विकास ढांचे,अपने स्वयं के डीएसपी प्रसंस्करण मॉड्यूल विकसित करने और लागू करने के लिए.

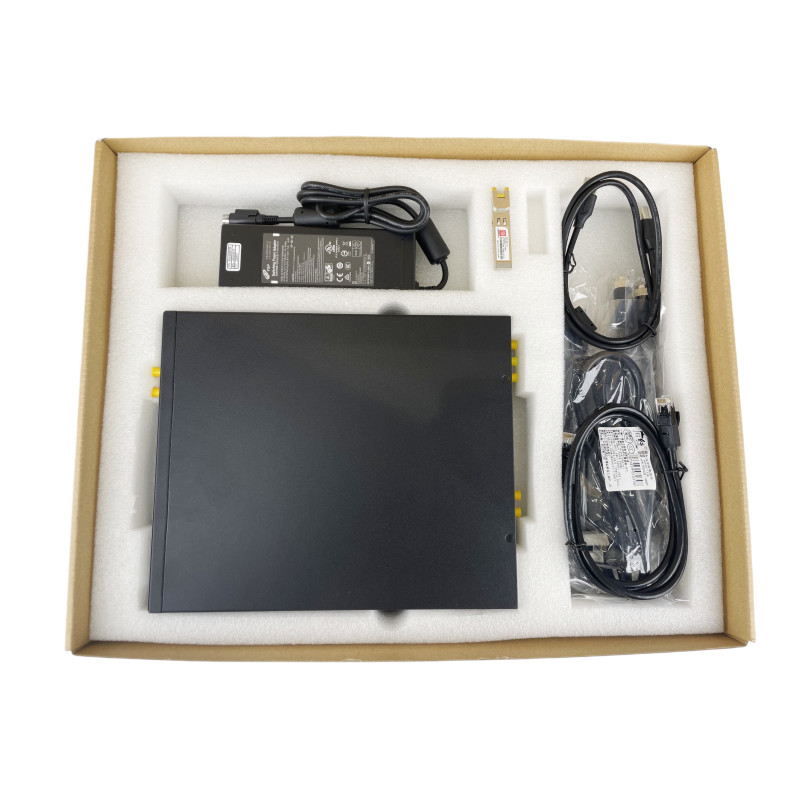

दUSRP-LW 2940उपकरण किट में शामिल हैंः एकUSRP-LW 2940मुख्य इकाई, गीगाबिट केबल, SFP+ गीगाबिट एडाप्टर, पावर एडाप्टर, USB2.0 JTAG केबल, SMA कनेक्टर आरएफ केबल 4 रूट

ईथरनेट पोर्ट श्रृंखला और एक्स श्रृंखला के एफपीजीए के प्रदर्शन तुलना तालिका

दUSRP-LW 2940विभिन्न प्रकार के उच्च गति इंटरफेस प्रदान करता है। डिवाइस के पैनल पर, गीगाबिट ईथरनेट पोर्ट कनेक्ट करने के सबसे सरल और सबसे अधिक उपयोग किए जाने वाले तरीकों में से एक है।विस्तारित बैंडविड्थ और कम विलंबता वाले अनुप्रयोगों के लिए, जैसे PHY/MAC अध्ययन, X310 इस निर्धारक ऑपरेशन के लिए एक कुशल बस इंटरफ़ेस PCIe x4 प्रदान करता है। जब एप्लिकेशन नेटवर्क रिकॉर्डिंग या बहु-नोड प्रसंस्करण का उपयोग करता है,10 गीगाबिट पोर्ट सबसे अच्छा विकल्प है.

दUSRP-LW 2940इसमें कई अतिरिक्त विशेषताएं शामिल हैं जो कुछ अन्य वायरलेस अनुप्रयोगों की मदद करेंगी। उदाहरण के लिए, एफपीजीए डिजाइन में, मदरबोर्ड पर 1 जीबी डीडीआर 3 का उपयोग डेटा बफरिंग और डेटा भंडारण के रूप में किया जा सकता है।वैकल्पिक आंतरिक जीपीएसडीओ 50ns से कम के सिंक्रनाइज़ेशन देरी के साथ जीपीएस प्रणाली के साथ सिंक्रनाइज़ होने पर उच्च परिशुद्धता आवृत्ति संदर्भ प्रदान करता है. GPIO इंटरफेस के माध्यम से एम्पलीफायर और स्विच जैसे बाहरी घटकों को नियंत्रित करने, इवेंट ट्रिगर जैसे इनपुट का समर्थन करने और डिबग सिग्नल का निरीक्षण करने के लिए उपयोगकर्ता को अनुमति देता है।USRP-LW 2940इसमें एक आंतरिक जेटीएजी एडाप्टर भी शामिल है जो डेवलपर्स को आसानी से नई एफपीजीए छवियों को लोड और डिबग करने की अनुमति देता है।
