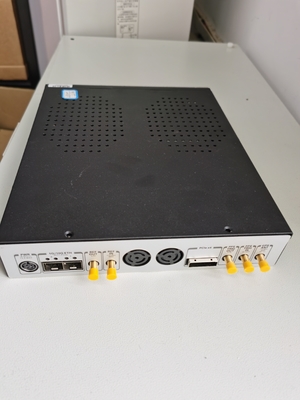

40MHz एंबेडेड SDR 2940 USRP 1GB DDR3 PCIE 1/10 गीगाबिट पोर्ट

40MHz एंबेडेड SDR 2940 USRP 1GB DDR3 PCIE 1/10 गीगाबिट पोर्ट
40MHz एंबेडेड SDR 2940 USRP 1GB DDR3 PCIE 1/10 गीगाबिट पोर्ट

बड़ी छवि :  40MHz एंबेडेड SDR 2940 USRP 1GB DDR3 PCIE 1/10 गीगाबिट पोर्ट

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Luowave
मॉडल संख्या: यूएसआरपी-एलडब्ल्यू 2940
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD
पैकेजिंग विवरण: पेपर बॉक्स \ पेपर कार्टन
प्रसव के समय: स्पॉट गुड्स या 30 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1 टुकड़ा

40MHz एंबेडेड SDR 2940 USRP 1GB DDR3 PCIE 1/10 गीगाबिट पोर्ट

वर्णन
बैंडविड्थ: 40 मेगाहर्ट्ज आवृत्ति सीमा: 50 मेगाहर्ट्ज से 2.2 गीगाहर्ट्ज़
एफपीजीए: XC7K410T डॉटरबोर्ड: डब्ल्यूबीएक्स-एलडब्ल्यू 40 मेगाहर्ट्ज
आधार सामग्री भंडारण: 1GB DDR3 इंटरफेस: 1/10 गीगाबिट पोर्ट, पीसीआईई
हाई लाइट:

40 मेगाहर्ट्ज एंबेडेड एसडीआर पीसीआईई

,

2940 एंबेडेड एसडीआर

,

पीसीआईई 2940 यूएसआरपी

सॉफ्टवेयर परिभाषित रेडियो, USRP-LW 2940, 40MHz



USRP-LW 2940 अगली पीढ़ी के वायरलेस संचार प्रणालियों को डिजाइन और तैनात करने के लिए एक उच्च-प्रदर्शन, स्केलेबल सॉफ्टवेयर-परिभाषित रेडियो (SDR) प्लेटफॉर्म है।इसमें एक USRP-LW X310 और दो WBX-LW 40MHz RF बेटी बोर्ड शामिल हैं



यूएसआरपी-एलडब्ल्यू 2940हार्डवेयर आर्किटेक्चर 50 मेगाहर्ट्ज से 2.2 गीगाहर्ट्ज तक 40 एम तक की बैंडविड्थ के साथ दो विस्तारित बैंडविड्थ बेटी बोर्ड स्लॉट को जोड़ता है।और इसमें (PCIe, Gigabit/10 Gigabit ईथरनेट पोर्ट) से चुनने के लिए कई हाई-स्पीड इंटरफेस की सुविधा है, साथ ही साथ एक संसाधन-समृद्ध, उपयोगकर्ता-प्रोग्राम करने योग्य Kintex-7 FPGA भी है।इसके साथ मेंयूएसआरपी-एलडब्ल्यू 2940बड़ी संख्या में विकास ढांचे, संगत संदर्भ आर्किटेक्चर और ओपन सोर्स प्रोजेक्ट्स के साथ एक ओपन सोर्स क्रॉस-प्लेटफॉर्म यूएचडी ड्राइवर का उपयोग करता है।



के डिजिटल प्रोसेसिंग कोर के रूप मेंयूएसआरपी-एलडब्ल्यू 2940XC7K410T FPGA सभी प्रमुख घटकों के बीच उच्च गति कनेक्टिविटी प्रदान करता है।RF फ्रंट एंड, होस्ट इंटरफ़ेस और DDR3 मेमोरी शामिल है।डिफ़ॉल्ट FPGA सभी UHD को डिजिटल डाउन-रूपांतरण और डिजिटल अप-रूपांतरण, फ़ाइन फ़्रीक्वेंसी ट्यूनिंग और कुछ अन्य DSP फ़ंक्शन ब्लॉकों को नियंत्रित करने के लिए प्रदान करता है।उपयोगकर्ता अपने स्वयं के डीएसपी प्रसंस्करण मॉड्यूल को विकसित और कार्यान्वित करने के लिए संसाधन-समृद्ध किनटेक्स -7 एफपीजीए के अतिरिक्त स्थान का लाभ उठा सकते हैं, साथ ही यूएसआरपी द्वारा समर्थित आरएफएनओसी विकास ढांचे का लाभ उठा सकते हैं।

यूएसआरपी-एलडब्ल्यू 2940उपकरण किट में शामिल हैं: एकयूएसआरपी-एलडब्ल्यू 2940मुख्य इकाई, गिगाबिट केबल, SFP+ गीगाबिट अडैप्टर, पावर अडैप्टर, USB2.0 JTAG केबल, SMA कनेक्टर RF केबल 4 रूट।



ईथरनेट पोर्ट सीरीज और एक्स सीरीज के एफपीजीए की प्रदर्शन तुलना तालिका

  USRP-LW N210 USRP-LW X310
एफपीजीए संयमी3XC3SD3400A किनटेक्स 7 -410T
लॉजिक सेल 53k 406k
स्मृति 2,268 केबी 28,620 केबी
गुणक 126 1540
घड़ी की दर 100 मेगाहर्ट्ज 200 मेगाहर्ट्ज

सिरीमिंगबैंडविथ

प्रति चैनल (16-बिट)

25 एमएस / एस 200 एमएस / एस





यूएसआरपी-एलडब्ल्यू 2940चुनने के लिए विभिन्न प्रकार के हाई-स्पीड इंटरफेस प्रदान करता है।डिवाइस के पैनल पर, गीगाबिट ईथरनेट पोर्ट कनेक्ट करने के सबसे सरल और सबसे अधिक उपयोग किए जाने वाले तरीकों में से एक है।विस्तारित बैंडविड्थ और कम विलंबता वाले अनुप्रयोगों के लिए, जैसे कि PHY/MAC अध्ययन, X310 इस नियतात्मक संचालन के लिए एक कुशल बस इंटरफ़ेस PCIe x4 प्रदान करता है।जब एप्लिकेशन नेटवर्क रिकॉर्डिंग या मल्टी-नोड प्रोसेसिंग का उपयोग करता है, तो 10 गीगाबिट पोर्ट सबसे अच्छा विकल्प है।



यूएसआरपी-एलडब्ल्यू 2940कई अतिरिक्त सुविधाएँ शामिल हैं जो कुछ अन्य वायरलेस अनुप्रयोगों में मदद करेंगी।उदाहरण के लिए, FPGA डिज़ाइन में, मदरबोर्ड पर 1GB DDR3 का उपयोग डेटा बफ़रिंग और डेटा संग्रहण के रूप में किया जा सकता है।वैकल्पिक आंतरिक GPSDO 50ns से कम के तुल्यकालन विलंब के साथ GPS सिस्टम के साथ सिंक्रनाइज़ होने पर उच्च-सटीक आवृत्ति संदर्भ प्रदान करता है।उपयोगकर्ता को GPIO इंटरफ़ेस के माध्यम से एम्पलीफायरों और स्विच जैसे बाहरी घटकों को नियंत्रित करने की अनुमति देता है, ईवेंट ट्रिगर जैसे इनपुट का समर्थन करता है, और डिबग सिग्नल का निरीक्षण करता है।यूएसआरपी-एलडब्ल्यू 2940इसमें एक आंतरिक JTAG एडेप्टर भी शामिल है जो डेवलपर्स को नई FPGA छवियों को आसानी से लोड और डीबग करने की अनुमति देता है।
