उत्पाद विवरण:
|

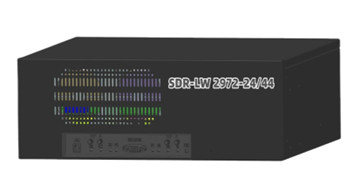

SDR-LW 2972-24/44 क्लासिक रेडियो उपकरण SDR-LW 2972 पर आधारित वुहान लुओवेव SDR द्वारा विकसित नवीनतम उत्पाद है। संचारण और प्राप्त आवृत्ति को 24GHz/44 GHz तक बढ़ाया जाता है, जबकि इसके सभी कार्यों और लाभों को प्राप्त किया जाता है। मूल 2972.
उत्पाद का परिचय
SDR-LW 2972-24/44 उस डिज़ाइन को अपनाता है जिसे RF फ्रंट एंड AD9361 में एकीकृत किया गया है।AD9361 सीधे आरएफ अंत पर आवृत्ति के ऊपर और नीचे रूपांतरण का समर्थन कर सकता है, और वास्तविक समय में 56 मेगाहर्ट्ज की बैंडविड्थ प्रदान कर सकता है।और AD9361 के टू-वे सिग्नल लिंक का उपयोग सुसंगत MIMO क्षमता प्रदान करने के लिए किया जाता है।होस्ट कंप्यूटर USB 3.0 पोर्ट के माध्यम से मॉडल Spartan6 XC6SLX150 के FPGA पर संचालन की एक श्रृंखला को लागू करके AD9361 पर सिग्नल प्रोसेसिंग और नियंत्रण करने में सक्षम है।SDR-LW 2972-24/44 अधिकतम 61.44MS/s का थ्रूपुट प्रदान करता है।डिवाइस एक ओपन सोर्स क्रॉस-प्लेटफॉर्म यूएचडी ड्राइवर का उपयोग करता है, और यूएचडी जीएनयू रेडियो, मैटलैब और लैब व्यू जैसे अधिकांश अनुप्रयोगों और एसडीआर ढांचे का समर्थन करता है।
विशिष्ट अनुप्रयोग परिदृश्य
नई लुओवेव मिलीमीटर वेव श्रृंखला के उत्पाद समर्थन कर सकते हैं: 5G FR2 अनुप्रयोग;वेक्टर सिग्नल जनरेशन और विश्लेषण;उपग्रह संचार अनुप्रयोग;चैनल मापन अनुप्रयोग;संचार जागरूकता एकीकृत अनुप्रयोग।
5G FR2 अनुप्रयोग:
वीईक्टर सिग्नल जनरेशन और विश्लेषण:
उपग्रह संचार अनुप्रयोग:
चैनल माप आवेदन:
संचार धारणा का एकीकृत अनुप्रयोग:
मुख्य विशेषता
Linux RTOS के साथ i7 प्रोसेसर | यूएसबी 3.0 इंटरफ़ेस |
500 जीबी एसएसडी, 16 जीबी रैम | बिल्ट-इन स्पार्टन6 XC6SLX150 FPGA |
70MHz- 24GHz/44 GHz फ़्रीक्वेंसी कवरेज | बाहरी घड़ी संदर्भ और पीपीएस समय संदर्भ का समर्थन करें |
एक ही समय में दो प्रसारण और दो रिसीवर का समर्थन करें | |
आरएफएनओसी एफपीजीए डेवलपमेंट फ्रेमवर्क | जीएनयू रेडियो, लैब व्यू, मैटलैब का समर्थन करें |
औद्योगिक कंप्यूटर
प्रोसेसर | इंटेल I7 9700 |
मेमोरी कार्ड | 16 जी |
यु एस बी | यूएसबी 3.0 |
नेटवर्क पोर्ट | आरजे 45 |
प्रदर्शन इंटरफ़ेस | HDMI |
एफपीजीए और बेसबैंड
एफपीजीए | संयमी 6 XC6SLX150 |
घूंट | 1जी |
एडीसी संकल्प | 12 बिट |
डीएसी संकल्प | 12 बिट |
एडीसी नमूनाकरण दर | 61.44 एम/एस |
SDR-LW 2972 - 24/44 के डिजिटल प्रोसेसिंग कोर के रूप में, स्पार्टन 6 XC6SLX150 RF फ्रंट एंड, होस्ट इंटरफ़ेस और DDR3 मेमोरी सहित सभी प्रमुख घटकों को सीधे हाई-स्पीड कनेक्टिविटी प्रदान करता है।डिफ़ॉल्ट एफपीजीए डिजिटल डाउन-रूपांतरण और डिजिटल अप-रूपांतरण, ठीक आवृत्ति ट्यूनिंग और कुछ अन्य डीएसपी कार्यात्मक ब्लॉकों के लिए सभी यूएचडी प्रदान करता है।उपयोगकर्ता प्रचुर मात्रा में FPGA अतिरिक्त स्थान और USRP द्वारा समर्थित विकास ढांचे का उपयोग करके अपने स्वयं के DSP प्रसंस्करण मॉड्यूल को विकसित और कार्यान्वित कर सकते हैं।
आरएफ सूचकांक
टीहस्तांतरण | आरग्रहण | ||
चैनलों की संख्या | 2 | चैनलों की संख्या | 2 |
आवृति सीमा | 70 मेगाहर्ट्ज- 24GHz / 44GHz | आवृति सीमा | 70 मेगाहर्ट्ज- 24GHz / 44GHz |
स्थानीय थरथरानवाला सटीकता | 2 पीपीएम | ||
अधिकतम उत्पादन शक्ति | 10 डीबीएम | अधिकतम इनपुट शक्ति | -15dBm |
लाभ सीमा | 90 डीबी | लाभ सीमा | 75 डीबी |
कदम बढ़ाओ | 1dB | कदम बढ़ाओ | 1dB |
अधिकतम वास्तविक समय बैंडविड्थ | 56 मेगाहर्ट्ज | अधिकतम वास्तविक समय बैंडविड्थ | 56 मेगाहर्ट्ज |
शोर का आंकड़ा | 9डीबी |
शक्ति
वोल्टेज | 220 वी |
वर्तमान | 2 एक अधिकतम |
परिवेश
वर्किंग टेम्परेचर | 0-50 ℃ |
अधिकतम ऊंचाई | 2000 मी |
नमी | 10% -90% (कोई संक्षेपण नहीं) |
पर्यावरण | भीतर और बाहर |
शारीरिक नाप | 41.1 * 43.8 * 10.4 सेमी |
वजन (एसडीआर-एलडब्ल्यू 2972-24) | 6.73 किग्रा |
वजन (एसडीआर-एलडब्ल्यू 2972-44) | 7.61 किग्रा |
सामान
SDR-LW 2972-24/44 एक्सेसरीज़ में एक पावर कॉर्ड, एक एडेप्टर, चार सर्वदिशात्मक एंटेना, एक एचडीएमआई केबल, मानक कीबोर्ड और माउस का एक सेट और एक मॉनिटर (एलसीडी मॉनिटर या टैबलेट में से कोई भी चुनें) शामिल हैं।
पूर्व-स्थापित सॉफ़्टवेयर वातावरण | उबंटू, यूएचडी, जीएनयू रेडियो | |
यूएसआरपी उपयोग ट्यूटोरियल | वीडियो, मैनुअल | |
Gnuradio डेमो केस | एनालॉग मॉड्यूलेशन, डिजिटल मॉड्यूलेशन, स्पेक्ट्रम सेंसिंग, सिंगल टोन सिग्नल ट्रांसीवर, रेडियो | |
SRSlte पर आधारित सरल 4G-LTE बेस स्टेशन संचार प्रणाली | ||
वीडियो प्रसारण प्रणाली | ||
एडीएस-बी सिविल एविएशन सिग्नल रिसीविंग सिस्टम | ||
कुछ अन्य शिक्षण पाठ्यक्रम | "संचार के सिद्धांत" | संचार स्रोत, एनालॉग स्रोत, डिजिटल स्रोत प्रयोग |
चैनल मॉडल: AWGN, फेडिंग चैनल प्रयोग | ||
एनालॉग मॉड्यूलेशन सिस्टम: एएम, डीएसबी मॉड्यूलेशन और डिमॉड्यूलेशन प्रयोग | ||
"मोबाइल संचार" | GMSK, 8PSK मॉडुलन और डिमॉड्यूलेशन प्रयोग | |
"अंकीय संकेत प्रक्रिया" | असतत समय संकेत की उत्पत्ति और इसका मूल संचालन | |
"सॉफ्टवेयर रेडियो" | डिजिटल क्वाडरेचर बेसबैंड सिग्नल का जटिल प्रतिनिधित्व और क्वाडरेचर डिमॉड्यूलेशन का मूल मॉडल | |
आधिकारिक वेबसाइट आवेदन वीडियो |
मुफ्त पूर्व-स्थापित सॉफ्टवेयर
वैकल्पिक भुगतान सॉफ्टवेयर
मोबाइल संचार दिशा | 5G RF अधिग्रहण प्रणाली |
5G एनालॉग बेस स्टेशन और टर्मिनल सिस्टम | |
4 जी एनालॉग बेस स्टेशन और टर्मिनल सिस्टम | |
एमआईएमओ प्रणाली | |
सीडीएमए अतुल्यकालिक संचार | |
चैनल अनुकरण | |
टैक्टिकल डेटा लिंक Link11 सिमुलेशन सिस्टम | |
रडार और डिटेक्शन | एंटी-ड्रोन सिस्टम |
सॉफ्टवेयर रडार | |
सिग्नल ट्रांसमिशन और विश्लेषण प्रणाली | आरएफ रिकॉर्ड और प्लेबैक सिस्टम |
स्पेक्ट्रम विश्लेषण प्रणाली | |
OFDM MIMO वीडियो प्रसारण | |
उपग्रह संचार | जीएनएसएस सिमुलेशन सिस्टम |
पाठ्यक्रम | "संचार के सिद्धांत" |
"मोबाइल संचार" | |
"अंकीय संकेत प्रक्रिया" | |
"सॉफ्टवेयर रेडियो" | |
"रडार सिद्धांत" |
लुओवेव ऐप स्टोर:
"LUOWWAVE ऐप स्टोर" LUOWWAVE का एप्लीकेशन सॉफ्टवेयर प्लेटफॉर्म है।वायरलेस कम्युनिकेशन, रडार और डिटेक्शन, वायरलेस टेस्ट और मापन, रिमोट सेंसिंग और नेविगेशन, टीचिंग प्लेटफॉर्म और अन्य क्षेत्रों सहित प्लेटफॉर्म पर खुद लुओवेव और तीसरे पक्ष द्वारा बड़ी संख्या में एप्लिकेशन सॉफ्टवेयर विकसित किए गए हैं।प्लेटफ़ॉर्म पर सभी एप्लिकेशन सॉफ़्टवेयर लुओवेव सॉफ़्टवेयर रेडियो प्लेटफ़ॉर्म के आधार पर विकसित किए गए हैं, और हम यह सुनिश्चित करने के लिए कड़ाई से परीक्षण प्रक्रिया और गुणवत्ता नियंत्रण करेंगे कि सॉफ़्टवेयर एक ही समय में स्थिर और विश्वसनीय है।Luowave ऐपस्टोर को लगातार अपडेट किया जाएगा कि कौन से सॉफ़्टवेयर सबसे नए और सबसे अधिक अनुकूलित हैं।
सॉफ्टवेयर रेडियो के अधिकांश उपयोगकर्ता इस प्लेटफॉर्म पर उन अनुप्रयोगों को खोज और खोज सकते हैं जिनकी उन्हें आवश्यकता है, अपने स्वयं के सॉफ़्टवेयर को विकसित करने के लिए आवश्यक समय और प्रयास को समाप्त करते हुए।हम ऐप के किसी भी डेवलपर का स्वागत करते हैं जो इस प्लेटफॉर्म पर अपना स्वयं का एप्लिकेशन सॉफ़्टवेयर प्रदान करना चाहते हैं।और हम सॉफ्टवेयर विकास के चरण में हमारी नई हार्डवेयर तकनीक का पूरा लाभ उठाने में उनकी मदद करेंगे।
एपीपीइकट्ठा करना अनुप्रयोग इंटरफ़ेस
