| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एसडीआर-एलडब्ल्यू 2972-24 |
| कीमत: | $37,500.00 |

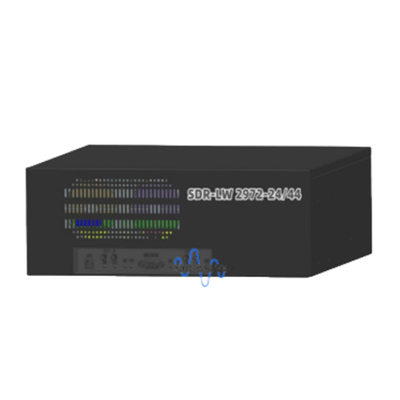

एसडीआर-एलडब्ल्यू 2972-24/44 लुओवेव द्वारा विकसित एक उत्पाद है। यह उपकरण क्लासिक रेडियो उपकरण एसडीआर-एलडब्ल्यू 2972 पर आधारित है।जबकि 24GHz/44GHz तक के प्रसारण और रिसेप्शन आवृत्ति रेंज में वृद्धि हुई हैसाथ ही, यह अपने पूर्ववर्ती के सभी कार्यों और लाभों को प्राप्त करता है।
एसडीआर-एलडब्ल्यू 2972-24/44 ओपन सोर्स, क्रॉस-प्लेटफॉर्म यूएचडी द्वारा संचालित है, जो अधिकांश अनुप्रयोगों और एसडीआर फ्रेमवर्क जैसे कि जीएनयू रेडियो, मैटलैब, लैबव्यू का समर्थन करता है।उपयोगकर्ता अपने स्वयं के डीएसपी प्रसंस्करण मॉड्यूल विकसित करने और लागू करने के लिए प्रचुर मात्रा में एफपीजीए संसाधनों और यूएसआरपी समर्थित विकास ढांचे का लाभ उठा सकते हैं.
विनिर्देश
|
प्रसारित करना |
प्राप्त करना |
||
|
चैनलों की संख्या |
2 |
चैनलों की संख्या |
2 |
|
आवृत्ति सीमा |
70MHz-24GHz |
आवृत्ति सीमा |
70MHz-24GHz |
|
स्थानीय थरथरानवाला सटीकता |
2 पीपीएम |
|
|
|
अधिकतम आउटपुट शक्ति |
16dBm |
अधिकतम इनपुट शक्ति |
-15dBm |
|
लाभ सीमा |
0-89.8dB |
लाभ सीमा |
0-75dB |
|
बढ़ोतरी |
1dB |
बढ़ोतरी |
1dB |
|
अधिकतम वास्तविक समय बैंडविड्थ |
56MHz |
अधिकतम वास्तविक समय बैंडविड्थ |
56MHz |
|
एफपीजीए और बेसबैंड |
औद्योगिक कंप्यूटर |
||
|
एफपीजीए |
आर्टिक्स 7 XC7A200T |
प्रोसेसर |
I7 9700 |
|
DRAM |
1 जी |
मेमोरी कार्ड |
16G |
|
एडीसी संकल्प |
12 बिट्स |
यूएसबी |
यूएसबी 3.0 |
|
डीएसी संकल्प |
12 बिट्स |
नेटवर्क पोर्ट |
आरजे45 |
|
एडीसी नमूनाकरण दर |
61.44 एमएसपीएस |
प्रदर्शन इंटरफेस |
एचडीएमआई |
|
पर्यावरण |
शक्ति |
||
|
परिचालन तापमान |
0-50°C |
वोल्टेज |
220 वोल्ट |
|
आर्द्रता |
10%-90% (गैर-संक्षेपण) |
वर्तमान |
2A अधिकतम |
|
भौतिक गुण |
|||
|
आकार |
65.8*38.2*13 CM |
||
|
वजन (SDR-LW 2972-24) |
15 किलो |
||
|
पी/एन |
आवृत्ति सीमा |
सीपीयू |
अधिकतम बैंडविड्थ |
नहर |
ADC/DAC |
एफपीजीए |
कनेक्टर |
आकार ((मिमी) |
|
एसडीआर-एलडब्ल्यू 2972 |
70MHz-6GHz |
इंटेल कोर i7 8700 |
56MHz |
2T2R |
AD9361 |
Xilinx Artix-7 XC7A 200T |
यूएसबी 3।0आरजे45 |
235*300*85 |
|
एसडीआर-एलडब्ल्यू 2974 |
10MHz-6GHz |
इंटेल कोर i7 9700 |
160MHz |
2T2R |
एडीसीःएडीएस 62पी48 14-बिट, कॉन्फ़िगर करने योग्य नमूनाकरण दरः184.32,200 एमएस/सेक |
Xilinx Kintex-7 XC7K410T |
यूएसबी 3।0गीगाबिट, 10 गीगाबिट नेटवर्क पोर्ट, पीसीआईएलई, जेन 2 x4 |
235*265*135 |
|
SDR-LW 2974 नोट |
430*300*135 |
|||||||
|
एसडीआर-एलडब्ल्यू 2975 |
70MHz-6GHz |
इंटेल कोर i7 8700 |
56MHz |
2T2R |
AD9361 |
Xilinx Zynq-7020 |
यूएसबी 3।0आरजे45, पीसीआईई, जेएनएक्स4, एचडीएमआई |
210*235*85 |
|
एसडीआर-एलडब्ल्यू 3980 |
75MHz-6GHz |
इंटेल कोर i9-9900K |
Tx:450MHz |
8T8R |
ADRV9009 |
Xilinx Zynq अल्ट्रास्केल+ ZU11EG |
USB3, USB2, PCIe 3.0 x8, गीगाबिट, 10-गीगाबिट नेटवर्क पोर्ट |
280*410*175 |
|
एसडीआर-एलडब्ल्यू 4940 |
1MHz-7.2GHz |
इंटेल कोर I9-9900K |
400MHz |
4T4R |
एडीसी:12-बिट |
Xilinx Zynq अल्ट्रास्केल+ ZU28DR RFSoc |
1 × क्यूएसएफपी+, 2 × आरजे45, यूएसबी 3.0 |
430*378*145 |
