| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | USRP-LW B205 |
| कीमत: | $1,650.00 |

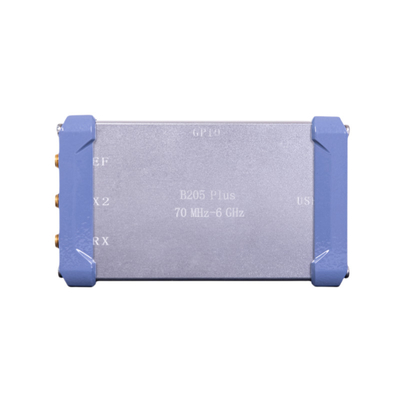

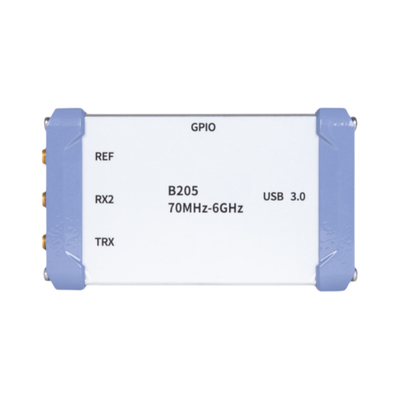

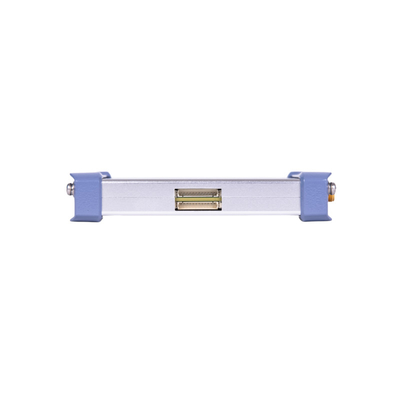

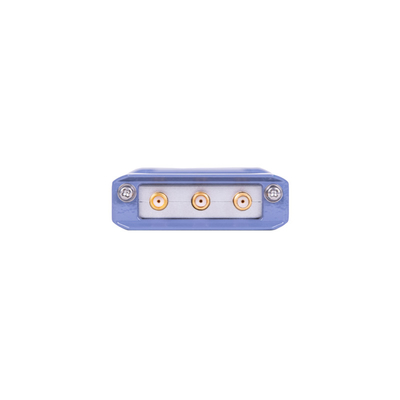

यूएसआरपी-एलडब्ल्यू बी205 एक कॉम्पैक्ट, औद्योगिक ग्रेड सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) प्लेटफॉर्म है।प्रोग्राम करने योग्य वैकल्पिक Xilinx Spartan-6 FPGA और इसके ट्रांसमिट फ्रंट-एंड के लिए ADI के AD9364 RF एकीकृत सर्किट का उपयोग करता है, जिससे यह एक लागत प्रभावी 1T1R ट्रांससीवर है।
जीएनयू रेडियो
मैटलैब
यूएचडी
लैबव्यू
विनिर्देश
| डीसी वोल्टेज इनपुट | 5V | एडीसी नमूनाकरण दर (अधिकतम) | 61.44 एमएसपीएस |
| IIP3 | -21dBm | एडीसी संकल्प | 12 बिट्स |
| आउटपुट शक्ति | >10dBm | डीएसी नमूनाकरण दर | 61.44 एमएसपीएस |
| शोर का आंकड़ा | <8.5dB | डीएसी संकल्प | 12 बिट्स |
| स्थानीय थरथरानवाला सटीकता | ±2.0ppm | मेजबान के साथ अधिकतम ट्रांसफर दर (16b) | 61.44 एमएसपीएस |
| आकार | spartan6: 9.7 × 6.1 × 1.6 सेमी | वजन | स्पार्टन6: 0.115 किलोग्राम |
| पी/एन | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (मॉड्यूल) | USRP-LW B205 (बोर्ड) |
| चित्र |
|
|
|
|
|
|
|
|
| आवृत्ति सीमा | डीसी-6GHz | 3MHz-6GHz | 10MHz-6GHz | डीसी-6GHz | 70MHz-6GHz | |||
| आरएफ बेटी बोर्ड | दो पुत्री बोर्डों का समर्थन करें | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | एक बेटी बोर्ड का समर्थन करें | समर्थित नहीं | |||
| अधिकतम बैंडविड्थ | 160MHz प्रत्येक | 200MHz प्रत्येक | 100MHz प्रत्येक |
8-बिट चौड़ाईः80MHz प्रत्येक 16-बिट चौड़ाईः25MHz प्रत्येक |
56MHz प्रत्येक | |||
| चैनल नं. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
एडीसीः एडीएस62पी48 डीएसीः AD9146 |
एडीसीःएडी9695बी डीएसीःडीएसी37जे82 |
AD9371
|
एडीसीःएडीएस62पी42
|
AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s |
AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक |
||
| एफपीजीए मॉडल | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx स्पार्टन XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx स्पार्टन 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| डेटा इंटरफ़ेस | गिग बंदरगाह10GbE पोर्ट,
पीसीआईई x4
|
गिग बंदरगाह10GbE पोर्ट,
QSFP ((2*10G)
,ए-यूएसबी,
सूक्ष्म-यूएस
|
गिग बंदरगाह10GbE पोर्ट,
ए-यूएसबी, माइक्रो यूएसबी
|
गीगाबिट ईथरनेट पोर्ट | ईथरनेट पोर्ट, यूएसबी20 | यूएसबी 3।0 | ||
| आकार (मिमी) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| इकाई मूल्य | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
हम कौन हैं?
चीन अग्रणी सॉफ्टवेयर रेडियो उपकरण और समाधान प्रदाता 2012 के बाद से, गर्म बिक्री उत्पादों में शामिल हैंः
क्यों हम
हमसे संपर्क करें
यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।
