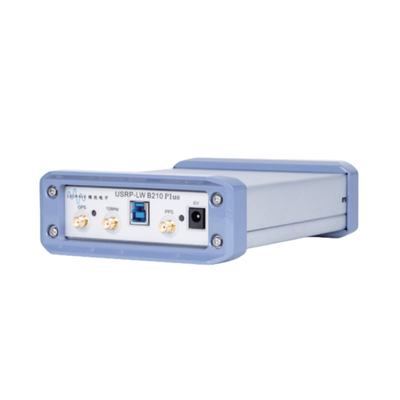

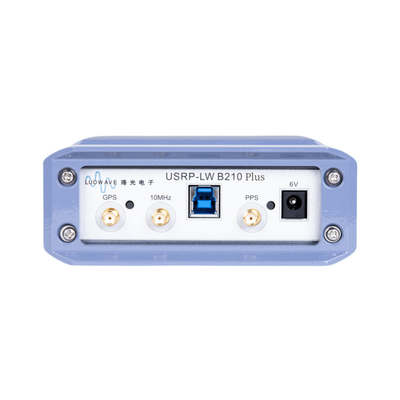

USRP-LW B210 प्लस∙ ArtixTM 7 200T FPGA, 70MHz-6GHz आवृत्ति रेंज, 56MHz बैंडविड्थ, 2T2R, USRP SDR

Name: USRP-LW B210 प्लस∙ ArtixTM 7 200T FPGA, 70MHz-6GHz आवृत्ति रेंज, 56MHz बैंडविड्थ, 2T2R, USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B210 Plus
Price: 126.00 USD
Availability: InStock

ब्रांड नाम:	Luowave
मॉडल संख्या:	USRP-LW B210 Plus
कीमत:	$2,250.00

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

2T2R

Connector:

USB3.0

FPGA:

Artix™ 7 200G FPGA

Weight:

0.8Kg

Size:

17.9*12.7*4.8 cm

प्रमुखता देना:

70MHz-6GHz USRP-LW B210 प्लस

200T FPGA USRP-LW B210 प्लस

56MHz बैंडविड्थ USRP-LW B210 प्लस

उत्पाद का वर्णन

अवलोकन

USRP-LW B210 प्लस एक अत्यधिक एकीकृत है,2T2R ओपन सोर्स USRP हार्डवेयर ड्राइवर (UHD) के माध्यम से कई फ्रेमवर्क के साथ ट्रांससीवर-सक्षम औद्योगिक ग्रेड सार्वभौमिक सॉफ्टवेयर-परिभाषित रेडियो उपकरण, इसमें एक प्रोग्राम करने योग्य Xilinx ArtixTM 7 XC7A 200T FPGA है। AD9361 आरएफ फ्रंट-एंड के साथ, USRP-LW B210 प्लस 56MHz की अधिकतम वास्तविक समय बैंडविड्थ प्रदान कर सकता है।

विशेषताएं

दो ट्रांसीवर, आरएफ रेंज 70 मेगाहर्ट्ज-6 गीगाहर्ट्ज से
अधिकतम वास्तविक समय बैंडविड्थ 56MHz
ओपन सोर्स यूएचडी विभिन्न ढांचे का समर्थन करता है
AD9361 का उपयोग करने वाली दोहरी सिग्नल श्रृंखलाएं सुसंगत MIMO क्षमता प्रदान करती हैं
यूएसबी 3.0 अधिकतम प्रेषण क्षमता 61.44 एमएसपीएस प्रदान करता है
2019 तक XILINX VIVADO संस्करण का समर्थन करें।2

समर्थित विकास उपकरण

जीएनयू रेडियो
मैटलैब
यूएचडी
लैबव्यू

विनिर्देश

डीसी वोल्टेज इनपुट	6V	जीपीएस लॉक टीसीएक्सओ सटीकता	<1ppb
एडीसी नमूनाकरण दर (अधिकतम)	61.44 एमएसपीएस	एकल पक्षीय बैंड मिररिंग	-40/-50dBc
एडीसी नमूनाकरण दर (अधिकतम)	61.44 एमएसपीएस	लो रिजेक्शन ((1GHz)	-40/-50dBc
एडीसी संकल्प	12 बिट्स	1GHz चरण शोर	-102dBc/Hz@10KHz
एडीसी वाइडबैंड एसएफडीआर	78dBc	5GHz चरण शोर	-91dBc/Hz@10KHz
डीएसी नमूनाकरण दर	61.44 एमएसपीएस	आउटपुट शक्ति	16dBm
डीएसी संकल्प	12 बिट्स	IIP3	-20dBm
मेजबान के साथ अधिकतम ट्रांसफर दर (16b)	61.44 एमएसपीएस	शोर का आंकड़ा	<8.5dB
स्थानीय थरथरानवाला सटीकता	±2.0ppm	जीपीएस TCXO सटीकता अनलॉक करें	±75ppb
प्रोसेसर (केवल चेसिस के लिए)	I7 8700	मेमोरी (केवल चेसिस के लिए)	16G
वोल्टेज (केवल चेसिस के लिए)	220 वोल्ट	वर्तमान (केवल चेसिस के लिए)	3ए मैक्स
आकार	0.8 किलो	वजन	17.912.74.8 सेमी

यूएसआरपी एसडीआर तुलना

पी/एन	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (मॉड्यूल)	USRP-LW B205 (बोर्ड)
चित्र
आवृत्ति सीमा	डीसी-6GHz	3MHz-6GHz	10MHz-6GHz	डीसी-6GHz	70MHz-6GHz
आरएफ बेटी बोर्ड	दो पुत्री बोर्डों का समर्थन करें	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता)	एक बेटी बोर्ड का समर्थन करें	समर्थित नहीं
अधिकतम बैंडविड्थ	160MHz प्रत्येक	200MHz प्रत्येक	100MHz प्रत्येक	8-बिट चौड़ाईः80MHz प्रत्येक 16-बिट चौड़ाईः25MHz प्रत्येक	56MHz प्रत्येक
चैनल नं.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	एडीसीः एडीएस62पी48 14-बिट, विन्यस्त नमूना दरः 184.32, 200 एमएस/सेक डीएसीः AD9146 16-बिट, अधिकतम नमूनाकरण दर 800 एमएस/सेकंड	एडीसीःएडी9695बी 14-बिट, विन्यास योग्य नमूनाकरण दरेंः 200, 245.76 और 250 एमएस/सेक डीएसीःडीएसी37जे82 16-बिट, विन्यास योग्य नमूनाकरण दरः 200, 245.76 और 250 एमएस/सेक	AD9371 एडीसीः 16-बिट, विन्यास योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक डीएसीः 14-बिट, कॉन्फ़िगर करने योग्य नमूनाकरण दरेंः 122.88, 125, और 153.6 एमएस/सेक	एडीसीःएडीएस62पी42 14-बिट 100MS/s डीएसीःएडी9777 16-बिट 400MS/s	AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s		AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक
एफपीजीए मॉडल	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx स्पार्टन XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx स्पार्टन 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
डेटा इंटरफ़ेस	गिग बंदरगाह10GbE पोर्ट, पीसीआईई x4	गिग बंदरगाह10GbE पोर्ट, QSFP ((2*10G) ,ए-यूएसबी, सूक्ष्म-यूएस	गिग बंदरगाह10GbE पोर्ट, ए-यूएसबी, माइक्रो यूएसबी	गीगाबिट ईथरनेट पोर्ट	ईथरनेट पोर्ट, यूएसबी20	यूएसबी 3।0
आकार (मिमी)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
इकाई मूल्य	9999	23999	17999	3699	5999	2199	2199	599

हम कौन हैं?

चीन अग्रणी सॉफ्टवेयर रेडियो उपकरण और समाधान प्रदाता 2012 के बाद से, गर्म बिक्री उत्पादों में शामिल हैंः

यूएसआरपी-एलडब्ल्यू मॉड्यूलर एसडीआर, आरएफ बेटीबोर्ड
SDR-LW एकीकृत SDR
काउंटर-यूएवी श्रृंखला के उत्पाद

USRP-LW B210 प्लस∙ ArtixTM 7 200T FPGA, 70MHz-6GHz आवृत्ति रेंज, 56MHz बैंडविड्थ, 2T2R, USRP SDR 8

क्यों हम

USRP-LW B210 प्लस∙ ArtixTM 7 200T FPGA, 70MHz-6GHz आवृत्ति रेंज, 56MHz बैंडविड्थ, 2T2R, USRP SDR 9

हमसे संपर्क करें

यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।

स्काइपः 86--18062514745

ई-मेलःchen@luowave.com
