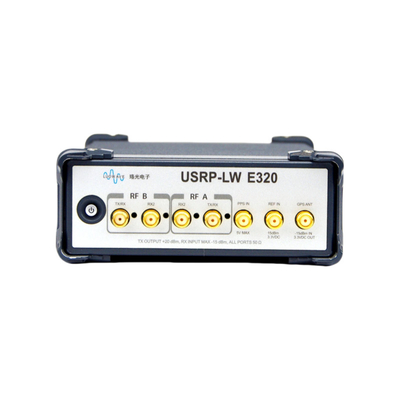

यूएसआरपी-एलडब्ल्यू ई 320 एक सुविधा संपन्न, उच्च प्रदर्शन एम्बेडेड सॉफ्टवेयर परिभाषित रेडियो (एसडीआर) डिवाइस है जिसमें स्ट्रीम प्रसंस्करण, सिंक्रनाइज़ेशन, एकीकरण,दोष वसूली, और दूरस्थ प्रबंधन क्षमताएं।
इसमें एक AD9361 आरएफ ट्रांससीवर है, जो 70 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक की आवृत्ति कवरेज और 56 मेगाहर्ट्ज तक की तत्काल बैंडविड्थ के साथ 2×2 एमआईएमओ कॉन्फ़िगरेशन का समर्थन करता है।बेसबैंड प्रोसेसर Xilinx Zynq-7045 SoC का उपयोग करता है, जो एफपीजीए त्वरण और एक दो-कोर एआरएम सीपीयू को एकीकृत करता है जो स्वतंत्र रूप से या सहयोगी रूप से काम करने में सक्षम है।
अनुकूलन योग्य लिनक्स प्रणालियों के लिए समर्थन के साथ एक ओपन-सोर्स फ्रेमवर्क पर निर्मित, यूएसआरपी-एलडब्ल्यू ई 320 विशेष अनुप्रयोग आवश्यकताओं के लिए लचीले समाधान प्रदान करता है।प्रणाली USRP हार्डवेयर ड्राइवर (UHD) और तृतीय-पक्ष विकास उपकरण जैसे GNU रेडियो के साथ पूर्व-स्थापित आती है, उपयोगकर्ताओं को तेजी से विकास और तैनाती क्षमताएं प्रदान करता है। यह इसे वायरलेस संचार अनुसंधान, क्षेत्र परीक्षण और एम्बेडेड अनुप्रयोगों के लिए एक आदर्श मंच बनाता है।
स्टैंडअलोन ऑपरेशन क्षमता
इंटेल कोर i7 प्रोसेसर से लैस और उबंटू या विंडोज ऑपरेटिंग सिस्टम का समर्थन करने वाला, डिवाइस बाहरी होस्ट कंप्यूटर पर निर्भर किए बिना स्वतंत्र रूप से काम कर सकता है,इसे क्षेत्र में तैनाती और मोबाइल अनुप्रयोगों के लिए आदर्श बना रहा है.
उच्च-सटीक सिंक्रनाइज़ेशन तंत्र
उच्च परिशुद्धता बहु-चैनल एमआईएमओ प्रणाली सिंक्रनाइज़ेशन के लिए एक वैकल्पिक जीपीएस-अनुशासित ऑसिलेटर (जीपीएसडीओ) के साथ बाहरी घड़ी संदर्भ इनपुट और पीपीएस टाइमिंग संदर्भ इनपुट का समर्थन करता है।यह सुविधा वितरित वायरलेस सिस्टम के लिए विशेष रूप से उपयुक्त है.
कॉम्पैक्ट डिजाइन और दूरस्थ प्रबंधन
कॉम्पैक्ट फॉर्म फैक्टर:इसमें पूरी तरह से बंद 3U मानक ऊंचाई वाला चेसिस है जो हल्के निर्माण, कम बिजली की खपत और अंतरिक्ष-बचत डिजाइन लाभों को जोड़ती है।
दूरस्थ प्रबंधन कार्यक्षमताःदूरस्थ सॉफ़्टवेयर अपडेट, रीबूट और फ़ैक्टरी रीसेट को सक्षम करता है, जिससे डिवाइस प्रबंधन और रखरखाव में काफी आसानी होती है.
विकास और सॉफ्टवेयर सहायता
ओपन सोर्स यूएसआरपी हार्डवेयर ड्राइवर (यूएचडी) एपीआई और आरएफ नेटवर्क-ऑन-चिप (आरएफएनओसी) एफपीजीए विकास ढांचा सॉफ्टवेयर विकास को सुव्यवस्थित करता है।GNU रेडियो और MATLAB जैसे मुख्यधारा के ओपन सोर्स टूल के साथ सहज एकीकरण के साथ, उपयोगकर्ता विभिन्न एसडीआर अनुप्रयोगों को तेजी से प्रोटोटाइप और विश्वसनीय रूप से तैनात कर सकते हैं।
विनिर्देश
|
आरएफ पैरामीटर |
विद्युत आपूर्ति |
||
|
IIP3 (सामान्य NF पर) |
-20 डीबीएम |
डीसी इनपुट वोल्टेज वर्तमान |
10-14 V,3 A |
|
अधिकतम आउटपुट शक्ति |
>10 डीबीएम |
अधिकतम बिजली की खपत |
30W |
|
रिसीवर शोर का आंकड़ा |
<8.5 डीबी |
आकार |
|
|
कनवर्टर मॉड्यूल पैरामीटर |
आकार |
173 x 106 x 45 मिमी |
|
|
एडीसी नमूनाकरण दर (अधिकतम) |
61.44 एमएसपीएस |
कार्य वातावरण |
|
|
एडीसी संकल्प |
12 बिट्स |
परिचालन तापमान सीमा |
0-45°C |
|
डीएसी नमूनाकरण दर |
61.44 एमएसपीएस |
भंडारण तापमान सीमा |
-40-85°C |
|
डीएसी संकल्प |
12 बिट्स |
ऑपरेटिंग आर्द्रता सीमा |
10%-90% |
|
होस्ट पीसी अधिकतम नमूनाकरण दर |
61.44MS/s |
भंडारण आर्द्रता सीमा |
5%-95% |
| पी/एन | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (मॉड्यूल) | USRP-LW B205 (बोर्ड) |
| चित्र |
|
|
|
|
|
|
|
|
| आवृत्ति सीमा | डीसी-6GHz | 3MHz-6GHz | 10MHz-6GHz | डीसी-6GHz | 70MHz-6GHz | |||
| आरएफ बेटी बोर्ड | दो पुत्री बोर्डों का समर्थन करें | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | एक बेटी बोर्ड का समर्थन करें | समर्थित नहीं | |||
| अधिकतम बैंडविड्थ | 160MHz प्रत्येक | 200MHz प्रत्येक | 100MHz प्रत्येक |
8-बिट चौड़ाईः80MHz 16-बिट चौड़ाईः25MHz |
56MHz प्रत्येक | |||
| चैनल नं. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
एडीसीः एडीएस62पी48 डीएसीः AD9146 |
एडीसीःएडी9695बी डीएसीःडीएसी37जे82 |
AD9371
|
एडीसीःएडीएस62पी42
|
AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s |
AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक |
||
| एफपीजीए मॉडल | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx स्पार्टन XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx स्पार्टन 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| डेटा इंटरफ़ेस | गिग बंदरगाह10GbE पोर्ट,
पीसीआईई x4
|
गिग बंदरगाह10GbE पोर्ट,
QSFP ((2*10G)
,ए-यूएसबी,
सूक्ष्म-यूएस
|
गिग बंदरगाह10GbE पोर्ट,
ए-यूएसबी, माइक्रो यूएसबी
|
गीगाबिट ईथरनेट पोर्ट | ईथरनेट पोर्ट, यूएसबी20 | यूएसबी 3।0 | ||
| आकार (मिमी) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| इकाई मूल्य | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
