| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एसबीएक्स-एलडब्ल्यू (40 एमएचजेड, 120 एमएचजेड) |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

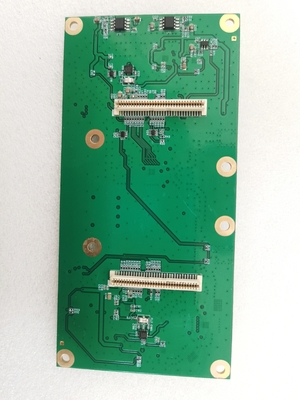

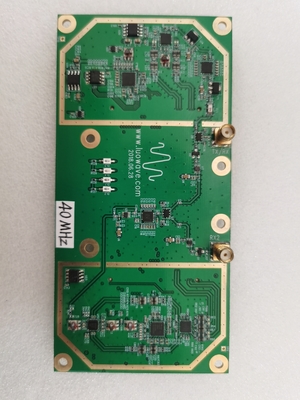

LUOWAVE SDR RF Rx/Tx डॉटरबोर्ड्स SBX-LW(40MHZ,120MHZ)
मुख्य विशेषताएं:
1. आवृत्ति कवरेज: 400-4400 मेगाहर्ट्ज आरएक्स / टीएक्स 2. अधिकतम सिग्नल बैंडविड्थ में शामिल हैं: 40 मेगाहर्ट्ज, 120 मेगाहर्ट्ज 3. यह 100 मेगावाट आउटपुट पावर और 5 डीबी शोर आंकड़ा प्रदान करता है।स्थानीय थरथरानवाला का उपयोग चैनलों को प्राप्त करने और प्रसारित करने के लिए किया जा सकता है, और दोहरे बैंड संचालन के लिए भी इस्तेमाल किया जा सकता है।4. एमआईएमओ-सक्षम, उन अनुप्रयोगों के लिए आदर्श जिन्हें 400 से 4400 मेगाहर्ट्ज आवृत्ति रेंज में एकाधिक आवृत्ति बैंड में संचालित करने की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में वाईफ़ाई, WIMAX, एस-बैंड ट्रांसीवर और 2.4GHz आईएसएम बैंड ट्रांसीवर शामिल हैं।
कार्यात्मक विवरण:
SBX-LW-40 एक हाई-बैंडविड्थ ट्रांसीवर है जो 5 dB के नॉइज़ फिगर के साथ 100mW तक का पावर आउटपुट प्रदान करता है।स्थानीय थरथरानवाला प्राप्त और संचारित श्रृंखला स्वतंत्र रूप से संचालित होता है, जिससे दोहरे बैंड संचालन की अनुमति मिलती है।एसबीएक्स-एलडब्ल्यू एमआईएमओ कार्यक्षमता प्रदान करता है।जो लोग 400 मेगाहर्ट्ज से 4400 मेगाहर्ट्ज तक के अनुप्रयोगों की एक विस्तृत श्रृंखला का उपयोग करना चाहते हैं, उनके लिए एसबीएक्स-एलडब्ल्यू आदर्श एसडीआर डिवाइस है।अनुप्रयोगों में वाईफाई, वाईमैक्स, एस-बैंड ट्रांसीवर और 2.4 गीगाहर्ट्ज आईएसएम बैंड ट्रांसीवर शामिल हैं।
संगत उत्पाद:
कृपया मुझसे संपर्क करने में संकोच न करें यदि आपको किसी और जानकारी की आवश्यकता है।
Whatsapp/स्काइप/वीचैट: +8618062514745 वेब:https://www.luowave.com/en/
टेस्ट SBX-LW 40M
परीक्षण पर्यावरण विवरण: आर एंड एस कंपनी उपकरण परीक्षण के लिए प्रयोग किया जाता है, मॉडल जेडवीएल है।परीक्षण उपकरण USRP-LW X310 और SBX-LW 40M हैं।दोनों डिवाइस सीधे रेडियो फ्रीक्वेंसी केबल से जुड़े हुए हैं।परीक्षण पर्यावरण आरेख:
ओपन-लूप ट्रांसमीटर परीक्षण कनेक्शन आरेख:
बंद-लूप सहज प्राप्त परीक्षण कनेक्शन आरेख:
GNURADIO COMPANIION पर आधारित ओपन-लूप और क्लोज-लूप टेस्ट डेटा: GNURADIO COMPANIION टेस्ट ब्लॉक डायग्राम:
1. कैरियर सप्रेशन और इमेज रिजेक्ट टेस्ट: सेंट्रल फ़्रीक्वेंसी 2.4 GHz, बेसबैंड सिग्नल फ़्रीक्वेंसी 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 2.4 GHz, अधिकतम आउटपुट ग्राफ़िक्स:
सेंट्रल फ्रीक्वेंसी 2GHz, क्लोज्ड लूप ट्रांसीवर टेस्ट स्पेक्ट्रम और टाइम डोमेन ग्राफिक्स
2. कैरियर सप्रेशन और इमेज रिजेक्ट टेस्ट: सेंट्रल फ़्रीक्वेंसी 3GHz, बेसबैंड सिग्नल फ़्रीक्वेंसी 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 3GHz, अधिकतम आउटपुट ग्राफिक्स:
सेंट्रल फ्रीक्वेंसी 3GHz, क्लोज्ड-लूप ट्रांसीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
3. कैरियर सप्रेशन और इमेज रिजेक्ट टेस्ट: सेंट्रल फ़्रीक्वेंसी 4 GHz, बेसबैंड सिग्नल फ़्रीक्वेंसी 10 kHz, GAIN 9 dB
2. कैरियर सप्रेशन और इमेज रिजेक्ट टेस्ट: सेंट्रल फ़्रीक्वेंसी 3GHz, बेसबैंड सिग्नल फ़्रीक्वेंसी 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 4.4 GHz, अधिकतम आउटपुट ग्राफ़िक्स:
चरण शोर माप: केंद्रीय आवृत्ति 1 गीगाहर्ट्ज:
कृपया बेझिझक हमें एक संदेश भेजें यदि आपके कोई प्रश्न हैं।हम आपको सर्वोत्तम सेवा प्रदान करने के लिए अपना सर्वश्रेष्ठ प्रयास करेंगे।
3. कैरियर सप्रेशन और इमेज रिजेक्ट टेस्ट: सेंट्रल फ़्रीक्वेंसी 4 GHz, बेसबैंड सिग्नल फ़्रीक्वेंसी 10 kHz, GAIN 9 dB
केंद्रीय आवृत्ति 4 GHz, अधिकतम आउटपुट ग्राफ़िक्स:
केंद्रीय आवृत्ति 4.4 GHz, अधिकतम आउटपुट ग्राफ़िक्स:
कृपया मुझसे संपर्क करने में संकोच न करें यदि आपको किसी और जानकारी की आवश्यकता है।
Whatsapp/स्काइप/वीचैट: +8618062514745 वेब:https://www.luowave.com/en/
|
|
