सॉफ्टवेयर परिभाषित रेडियो, USRP-LW X310, ETTUS USRP X310 के साथ संगत

उत्पाद अवलोकन

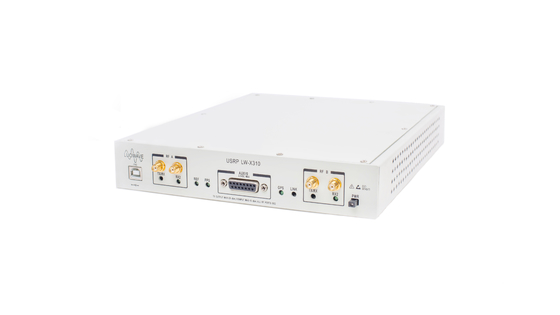

USRP-LW X310 अगली पीढ़ी के वायरलेस संचार प्रणालियों को डिजाइन और तैनात करने के लिए एक उच्च प्रदर्शन, स्केलेबल सॉफ्टवेयर परिभाषित रेडियो (एसडीआर) प्लेटफॉर्म है।हार्डवेयर आर्किटेक्चर दो विस्तारित-बैंडविड्थ बेटीबोर्ड स्लॉट को जोड़ता है जिसमें डीसी - 6 गीगाहर्ट्ज बेसबैंड बैंडविड्थ के 120 मेगाहर्ट्ज तक, कई हाई-स्पीड इंटरफेस विकल्प (पीसीआईई, डुअल 10 गिग, डुअल 1 गिग), और एक बड़ा उपयोगकर्ता-प्रोग्राम करने योग्य किनटेक्स- एक सुविधाजनक डेस्कटॉप या रैक-माउंटेबल हाफ-वाइड 1U फॉर्म फैक्टर में 7 FPGA।सर्वश्रेष्ठ-इन-क्लास हार्डवेयर प्रदर्शन प्रदान करने के अलावा, X310 का ओपन सोर्स सॉफ्टवेयर आर्किटेक्चर क्रॉस-प्लेटफ़ॉर्म UHD ड्राइवर सपोर्ट प्रदान करता है, जो इसे बड़ी संख्या में समर्थित डेवलपमेंट फ्रेमवर्क, रेफरेंस आर्किटेक्चर और ओपन सोर्स प्रोजेक्ट्स के अनुकूल बनाता है।

उच्च-प्रदर्शन उपयोगकर्ता-प्रोग्राम करने योग्य FPGA

USRP X310 के केंद्र में, XC7K410T FPGA डिवाइस के भीतर सभी प्रमुख घटकों के बीच उच्च गति कनेक्टिविटी प्रदान करता है जिसमें रेडियो फ्रंटएंड, होस्ट इंटरफेस और DDR3 मेमोरी शामिल हैं।UHD के साथ प्रदान किया गया डिफ़ॉल्ट FPGA कोर डिजिटल डाउन-कन्वर्ज़न और अप-कनवर्ज़न, फ़ाइन-फ़्रीक्वेंसी ट्यूनिंग, और अन्य DSP फ़ंक्शंस के लिए सभी कार्यात्मक ब्लॉक प्रदान करता है, जो इसे UHD आर्किटेक्चर का उपयोग करके अन्य USRP उपकरणों के साथ विनिमेय होने की अनुमति देता है।बड़ा Kintex-7 FPGA डेवलपर्स को कस्टम DSP ब्लॉक्स को शामिल करने के लिए अतिरिक्त स्थान प्रदान करता है और बड़ी संख्या में USRP समर्थित डेवलपमेंट फ्रेमवर्क, रेफरेंस आर्किटेक्चर और ओपन सोर्स प्रोजेक्ट्स के साथ संगत है।

एकाधिक हाई-स्पीड इंटरफ़ेस विकल्प

USRP X310 कई इंटरफ़ेस विकल्प प्रदान करता है।सबसे अलग, 1 GigE आरंभ करने का एक सुविधाजनक तरीका प्रदान करता है।विस्तारित बैंडविड्थ और कम विलंबता अनुप्रयोगों जैसे PHY/MAC अनुसंधान के लिए, PCIe x4 नियतात्मक संचालन के लिए एक कुशल बस प्रदान करता है।नेटवर्क रिकॉर्डर या एकाधिक प्रोसेसिंग नोड्स का उपयोग करने वाले अनुप्रयोगों को 10 गीगा इंटरफ़ेस विकल्प द्वारा सर्वोत्तम रूप से परोसा जा सकता है।

उत्पाद के सार:

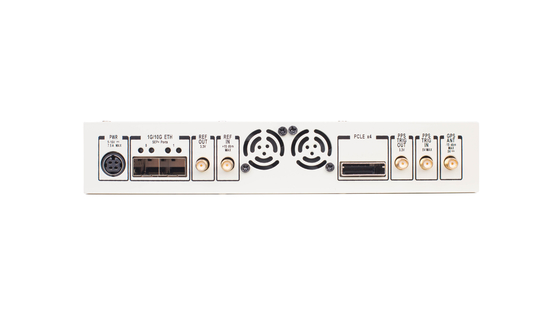

USRP-LW X310 चुनने के लिए कई तरह के हाई स्पीड इंटरफेस प्रदान करता है।बॉक्स के पैनल पर, गीगाबिट ईथरनेट पोर्ट कनेक्ट करने का सबसे आसान तरीका है।विस्तारित बैंडविड्थ और कम विलंबता वाले अनुप्रयोगों के लिए, जैसे कि PHY/MAC अनुसंधान, LW X310 इस नियतात्मक संचालन के लिए एक कुशल बस इंटरफ़ेस PCIe x4 प्रदान करता है।जब एप्लिकेशन नेटवर्क रिकॉर्ड या मल्टी-नोड प्रोसेसिंग का उपयोग करता है, तो 10G पोर्ट सबसे अच्छा विकल्प होते हैं।USRP-LW X310 में कई अतिरिक्त विशेषताएं शामिल हैं जो कुछ अन्य वायरलेस अनुप्रयोगों में मदद करेंगी।उदाहरण के लिए, FPGA डिज़ाइन में, मदरबोर्ड पर 1GB DDR3 का उपयोग डेटा बफरिंग और डेटा स्टोरेज के रूप में किया जा सकता है।वैकल्पिक आंतरिक GPSDO 50ns से कम के सिंक्रोनाइज़ेशन विलंब के साथ GPS सिस्टम के साथ सिंक्रनाइज़ होने पर अत्यधिक सटीक आवृत्ति संदर्भ प्रदान करता है।उपयोगकर्ता को जीपीआईओ इंटरफ़ेस के माध्यम से एम्पलीफायरों और स्विच जैसे बाहरी घटकों को नियंत्रित करने की अनुमति देता है, ईवेंट ट्रिगर्स जैसे इनपुट का समर्थन करता है, और डीबग सिग्नल देखता है।USRP-LW X310 में एक आंतरिक JTAG एडेप्टर भी शामिल है जो डेवलपर्स को नई FPGA छवियों को आसानी से लोड और डीबग करने की अनुमति देता है।

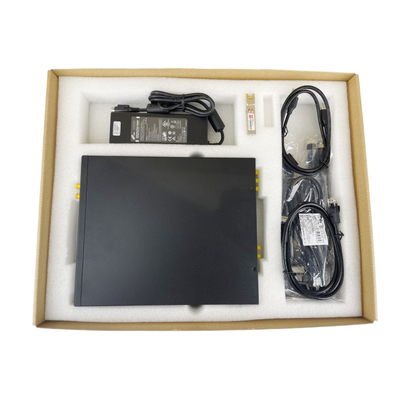

इस उपकरण में शामिल हैं:

1. USRP-LW X310

2. गीगाबिट नेटवर्क पोर्ट

3. एसएफपी + गीगाबिट एडाप्टर

4. बिजली की आपूर्ति

5. USB2.0JTAG केबल

6. चार एसएमए-बल्कहेड केबल्स

USRP-LW X310 . का परीक्षण

X310 और 3 बेटीबोर्ड (WBX, SBX, UBX) की परीक्षण रिपोर्ट को बेटीबोर्ड के विवरण में देखा जा सकता है
