| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | USRP-LW X310 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | $10,500.00 |
| प्रसव का समय: | स्पॉट माल या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

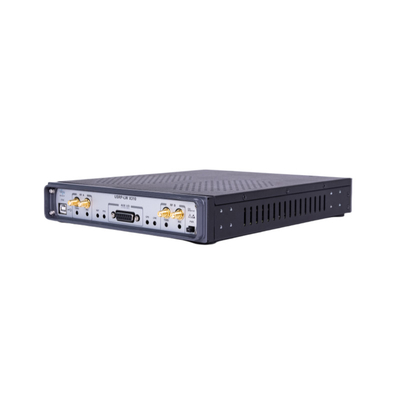

USRP-LW X310 एक उन्नत सॉफ्टवेयर-परिभाषित रेडियो (SDR) प्रणाली है जिसे अत्याधुनिक वायरलेस संचार अनुसंधान के लिए डिज़ाइन किया गया है। इसमें एक Xilinx Kintex-7 410T FPGA इसकी केंद्रीय प्रसंस्करण इकाई के रूप में है,उच्च गति संकेत प्रसंस्करण और आरएफ घटकों के साथ निर्बाध एकीकरण को सक्षम, मेमोरी मॉड्यूल, और मेजबान इंटरफेस.
प्रमुख कार्यक्षमताओं में डिजिटल डाउन-कन्वर्शन (डीडीसी), डिजिटल अप-कन्वर्शन (डीयूसी), और सटीक आवृत्ति समायोजन शामिल हैं, सभी यूएचडी सॉफ्टवेयर फ्रेमवर्क द्वारा समर्थित हैं।इंजीनियर विभिन्न वायरलेस अनुप्रयोगों के लिए विशेष डीएसपी समाधान विकसित करने के लिए आरएफएनओसी (आरएफ नेटवर्क-ऑन-चिप) टूलकिट के साथ एफपीजीए के शक्तिशाली प्रसंस्करण संसाधनों का लाभ उठा सकते हैं.
यह मंच लचीलेपन के लिए अनुकूलित है, जिससे शोधकर्ताओं को अनुकूलित संकेत प्रसंस्करण एल्गोरिदम को कुशलता से लागू करने की अनुमति मिलती है।
जीएनयू रेडियो
मैटलैब
लैबव्यू
यूएचडी
| डीसी वोल्टेज इनपुट | 12V | एकल पक्षीय बैंड मिररिंग/LO रिजेक्शन (UBX-LW 160 के साथ जोड़ा गया) |
-35/50dBc |
| बिजली की खपत | 45W | 1GHz@10KHz चरण शोर | -108 डीबीसी/हर्ट्ज |
| एडीसी नमूनाकरण दर (अधिकतम) | 200 एमएसपीएस | 3.6GHz@10KHz चरण शोर | -102 डीबीसी/हर्ट्ज |
| एडीसी संकल्प | 14 बिट्स | 1GHz आउटपुट पावर | 20dBm |
| डीएसी नमूनाकरण दर | 800 एमएसपीएस | 2.4GHz आउटपुट पावर | 20dBm |
| डीएसी संकल्प | 16 बिट्स | 5.8GHz आउटपुट पावर | 7dBm |
| अधिकतम हस्तांतरण | 200 एमएसपीएस | IIP3 | 0dB |
| मेजबान के साथ दर (16b) | |||
| स्थानीय थरथरानवाला सटीकता | 2.5 पीपीएम | शोर का आंकड़ा | 8dB |
| अनलॉक GPSDO सटीकता | 20 पीपीबी | वजन | 2.5 किलो |
| आकार | 29*22.5*4.5 सेमी |

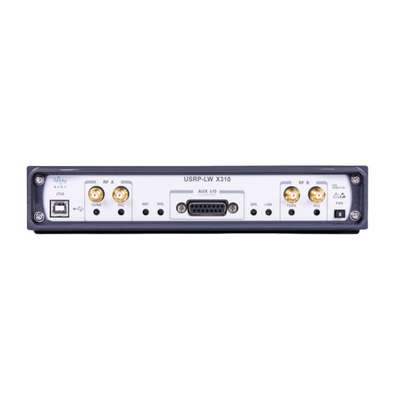

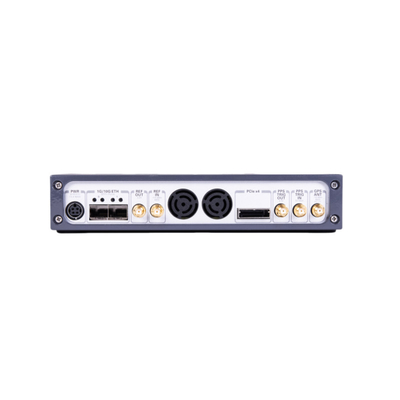

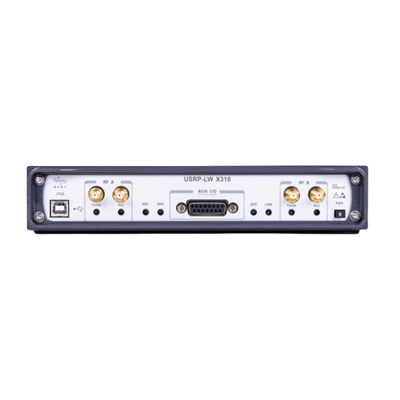

USRP-LW X310 चयन के लिए विभिन्न उच्च गति इंटरफेस प्रदान करता है। विभिन्न अनुप्रयोग परिदृश्यों के आधार पर, जैसे कि विस्तारित बैंडविड्थ और कम विलंबता की आवश्यकता होती है,या बहु-नोड प्रसंस्करण, आदि, यह विविध इंटरफ़ेस विकल्प प्रदान करता है।
Kintex 7-410T FPGA महत्वपूर्ण पैरामीटर लाभ प्रदान करता है, इसके प्रदर्शन के लिए पर्याप्त मूल्य प्रदान करता है। सबसे पहले इसमें 406,720 लॉजिक सेल और 1,600 डीएसपी स्लाइस हैं,जटिल संचार एल्गोरिदम (जैसे OFDM और MIMO) को कुशलतापूर्वक संभालने के लिए मजबूत संकेत प्रसंस्करण क्षमताएं प्रदान करनादूसरा, इसके 16 हाई स्पीड ट्रांससीवर 12.5 Gb/s पर मल्टी-चैनल, हाई-थ्रूपुट डेटा ट्रांसमिशन का समर्थन करते हैं।वास्तविक समय संकेत प्रसंस्करण की मांगों को पूरा करना.

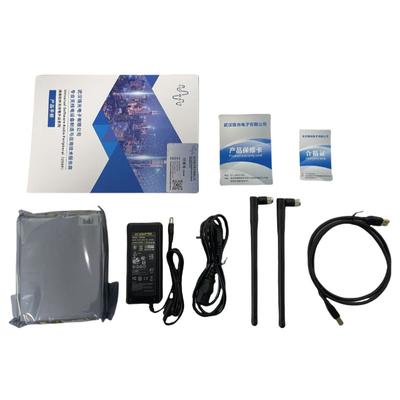

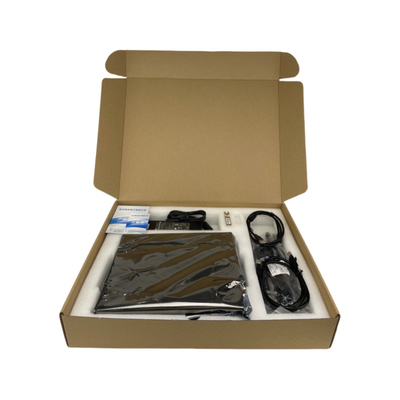

पैकिंग सूची
| पी/एन | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (मॉड्यूल) | USRP-LW B205 (बोर्ड) |
| चित्र |
|
|
|
|
|
|
|
|
| आवृत्ति सीमा | डीसी-6GHz | 3MHz-6GHz | 10MHz-6GHz | डीसी-6GHz | 70MHz-6GHz | |||
| आरएफ बेटी बोर्ड | दो पुत्री बोर्डों का समर्थन करें | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | एक बेटी बोर्ड का समर्थन करें | समर्थित नहीं | |||
| अधिकतम बैंडविड्थ | 160MHz प्रत्येक | 200MHz प्रत्येक | 100MHz प्रत्येक |
8-बिट चौड़ाईः80MHz 16-बिट चौड़ाईः25MHz |
56MHz प्रत्येक | |||
| चैनल नं. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
एडीसीः एडीएस62पी48 डीएसीः AD9146 |
एडीसीःएडी9695बी डीएसीःडीएसी37जे82 |
AD9371
|
एडीसीःएडीएस62पी42
|
AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s |
AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक |
||
| एफपीजीए मॉडल | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx स्पार्टन XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx स्पार्टन 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| डेटा इंटरफ़ेस | गिग बंदरगाह10GbE पोर्ट,
पीसीआईई x4
|
गिग बंदरगाह10GbE पोर्ट,
QSFP ((2*10G)
,ए-यूएसबी,
सूक्ष्म-यूएस
|
गिग बंदरगाह10GbE पोर्ट,
ए-यूएसबी, माइक्रो यूएसबी
|
गीगाबिट ईथरनेट पोर्ट | ईथरनेट पोर्ट, यूएसबी20 | यूएसबी 3।0 | ||
| आकार (मिमी) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| इकाई मूल्य | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
| पी/एन | विवरण | चित्र |
| LFRX/LFTX-LW | 0-30MHz आवृत्ति रेंज, 30MHz BW |
|
| WBX-LW 40/120 | 50MHz-2.2 GHz आवृत्ति रेंज, 40MHz/120MHz BW |
|
| एसबीएक्स-एलडब्ल्यू 40/120 | 400 मेगाहर्ट्ज़ - 4.4GHz आवृत्ति रेंज, 40MHz/120MHz BW |
|
| यूबीएक्स-एलडब्ल्यू 40/60 | 10 मेगाहर्ट्ज - 6 गीगाहर्ट्ज आवृत्ति रेंज, 40 मेगाहर्ट्ज/160 मेगाहर्ट्ज BW |
|
| ट्विनआरएक्स-एलडब्ल्यू | 10MHz-6GHz आवृत्ति रेंज, 80MHz BW |
|
