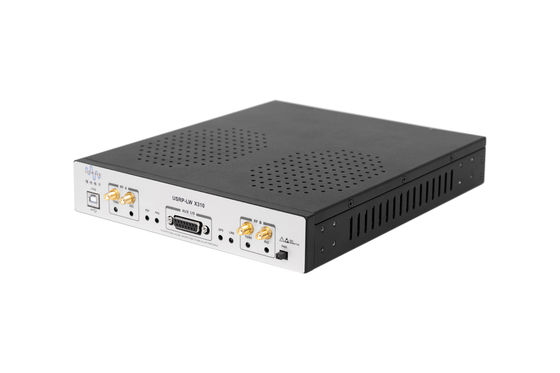

उच्च प्रदर्शन, सार्वभौमिक सॉफ्टवेयर रेडियो परिधीय USRP-LW X310
उत्पाद अवलोकन
X310 एक उच्च प्रदर्शन, स्केलेबल एसडीआर प्लेटफॉर्म है। आर्किटेक्चर दो विस्तारित बैंडविड्थ बेटी बोर्ड स्लॉट को जोड़ती है जो 0 6 GHz तक बेसबैंड बैंडविड्थ के 160 MHz तक को कवर करती है,कई उच्च गति इंटरफ़ेस विकल्प (पीसीआईई), दोहरी 10 गिग, दोहरी 1 गिग), और एक सुविधाजनक डेस्कटॉप या रैक-माउंट करने योग्य आधे चौड़े 1 यू फॉर्म फैक्टर में एक बड़ा Kintex-7 FPGA।
मुख्य विशेषताएं
1यूएसआरपी-एलडब्ल्यू एक्स310 के केंद्र में, एक्ससी7के410टी एफपीजीए डिवाइस के भीतर सभी प्रमुख घटकों के बीच उच्च गति कनेक्टिविटी प्रदान करता है जिसमें रेडियो फ्रंटएंड, होस्ट इंटरफेस और डीडीआर 3 मेमोरी शामिल हैं।
2यूएचडी के साथ प्रदान किया गया डिफ़ॉल्ट एफपीजीए कोर डिजिटल डाउन-कन्वर्शन और अप-कन्वर्शन, फाइन-फ़्रीक्वेंसी ट्यूनिंग के लिए सभी कार्यात्मक ब्लॉक प्रदान करता है,और अन्य डीएसपी कार्यों यह यूएचडी वास्तुकला का उपयोग अन्य यूएसआरपी उपकरणों के साथ विनिमेय होने की अनुमति.
3बड़ा Kintex-7 FPGA डेवलपर्स के लिए कस्टम डीएसपी ब्लॉक को शामिल करने के लिए अतिरिक्त स्थान प्रदान करता है और बड़ी संख्या में यूएसआरपी समर्थित विकास ढांचे के साथ संगत है,संदर्भ वास्तुकला, और ओपन सोर्स परियोजनाएं।
योजनाबद्ध आरेख
विस्तृत प्रदर्शन:
तकनीकी मापदंडः
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| इनपुट/आउटपुट | आरएफ प्रदर्शन मापदंड जब जोड़े जाते हैंके साथएसबीएक्स-एलडब्ल्यू 120 | ||||
| डीसी वोल्टेज इनपुट | 12 | वी | सिंगल साइड बैंड सिग्नल/इमेज रिजेक्शन | -35/50 | डीबीसी |
| बिजली की खपत | 45 | W | चरण शोर | ||
| मॉड्यूल पैरामीटर परिवर्तित करें | 3.5GHz | 1.0 | degRMS | ||
| एडीसी नमूनाकरण दर (अधिकतम) | 200 | एमएस/एस | 1MHz | 1.5 | degRMS |
| एडीसी संकल्प | 14 | बिट्स | आउटपुट शक्ति | >10 | डीबीएम |
| डीएसी नमूनाकरण दर | 800 | एमएस/एस | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | 0 | डीबी |
| डीएसी संकल्प | 16 | बिट्स | शोर का आंकड़ा | 8 | डीबी |
| अतिथि अधिकतम दर (16b) के साथ। | 200 | एमएस/एस | भौतिक गुण | ||
| स्थानीय कंपन सटीकता | 2.5 | पीपीएम | परिचालन तापमान | 0-55 | सी |
| GPSDO सटीकता लॉक नहीं है | 20 | पीपीबी | आकार | 290×225×50 | मिमी |
| वजन (2 शीट SBX-LW 120). | 1.8 | किलो | |||
उत्पाद का सारांशः
USRP-LW X310 कई प्रकार के उच्च गति इंटरफेस प्रदान करता है। बॉक्स के पैनल पर, गीगाबिट ईथरनेट पोर्ट कनेक्ट करने का सबसे आसान तरीका है।विस्तारित बैंडविड्थ और कम विलंबता वाले अनुप्रयोगों के लिए, जैसे PHY/MAC अनुसंधान, LW X310 इस निर्धारक संचालन के लिए एक कुशल बस इंटरफ़ेस PCIe x4 प्रदान करता है।10जी पोर्ट सबसे अच्छा विकल्प है. USRP-LW X310 में कई अतिरिक्त विशेषताएं शामिल हैं जो कुछ अन्य वायरलेस अनुप्रयोगों के साथ मदद करेंगे। उदाहरण के लिए, FPGA डिजाइन में,मदरबोर्ड पर 1GB डीडीआर3 डेटा बफरिंग और डेटा भंडारण के रूप में इस्तेमाल किया जा सकता हैवैकल्पिक आंतरिक जीपीएसडीओ 50 एनएस से कम की सिंक्रनाइज़ेशन देरी के साथ जीपीएस प्रणाली के साथ सिंक्रनाइज़ होने पर अत्यधिक सटीक आवृत्ति संदर्भ प्रदान करता है।उपयोगकर्ता को GPIO इंटरफ़ेस के माध्यम से एम्पलीफायर और स्विच जैसे बाहरी घटकों को नियंत्रित करने की अनुमति देता है, इवेंट ट्रिगर जैसे इनपुट का समर्थन करता है, और डिबग सिग्नल का निरीक्षण करता है। यूएसआरपी-एलडब्ल्यू एक्स 310 में एक आंतरिक जेटीएजी एडाप्टर भी शामिल है जो डेवलपर्स को आसानी से नई एफपीजीए छवियों को लोड और डिबग करने की अनुमति देता है।
प्रणाली विकास वातावरणः
नेटवर्क सीरीज और एक्स सीरीज एफपीजीए के बीच प्रदर्शन तुलनाः

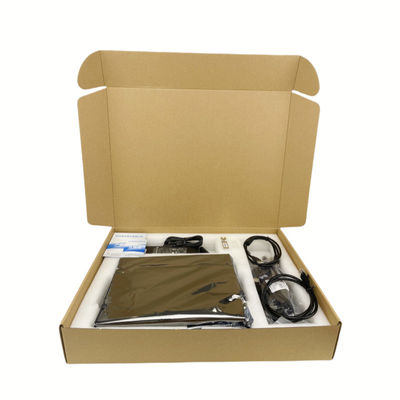

इस उपकरण में शामिल हैंः
1. USRP-LW X310
2गीगाबिट नेटवर्क पोर्ट
3एसएफपी+गीगाबिट एडाप्टर
4बिजली आपूर्ति
5USB2.0JTAG केबल
6. चार एसएमए-बुल्केड केबल
USRP-LW X310 का परीक्षण
X310 और 3 बेटीबोर्ड ((WBX, SBX, UBX) की परीक्षण रिपोर्ट बेटीबोर्ड के विवरण में देखी जा सकती है
|
|
