| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | UBX-LW 40MHZ |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

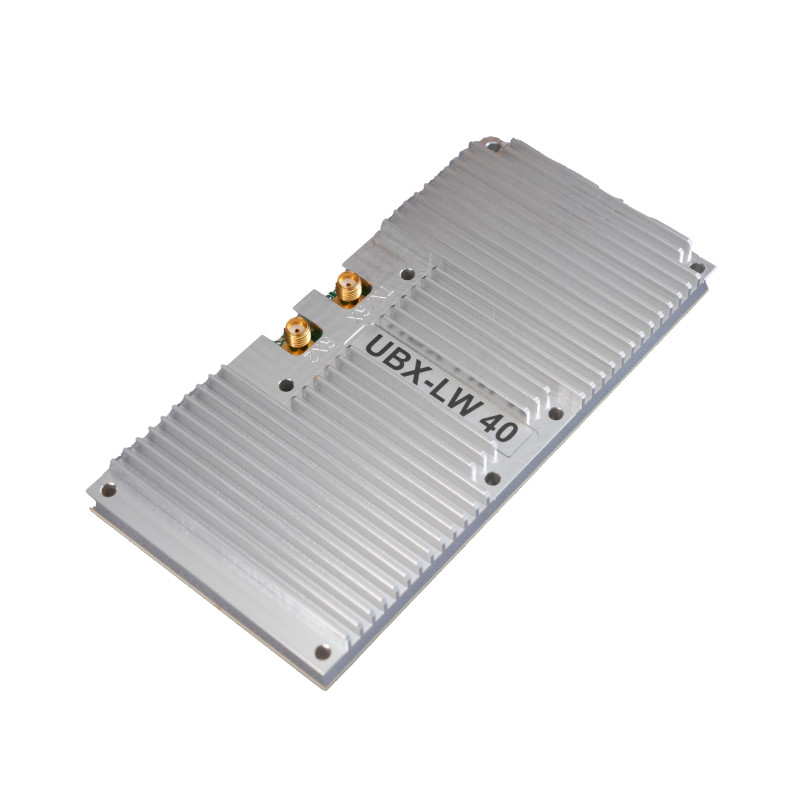

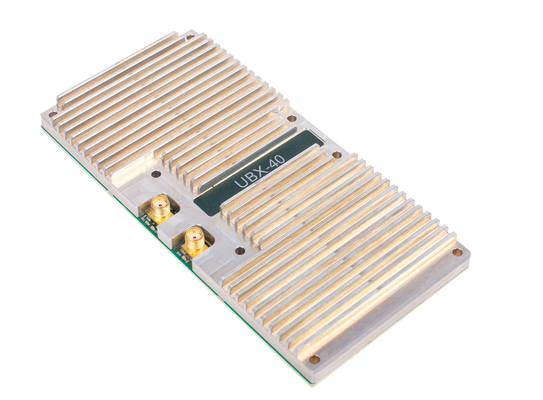

यूएसआरपी बेटीबोर्ड्स यूबीएक्स-एलडब्ल्यू 40MHZ
यूबीएक्स 40 पुत्री बोर्ड एक फुल-डुप्लेक्स वाइडबैंड ट्रांससीवर है जो 10 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक की आवृत्तियों को 40 मेगाहर्ट्ज की तत्काल बैंडविड्थ के साथ कवर करता है।यूएसआरपी एक्स सीरीज़ मदरबोर्ड पर कई यूबीएक्स बेटीबोर्ड पर सुसंगत और चरण-संरेखित संचालन उपयोगकर्ताओं को एमआईएमओ और दिशा खोज अनुप्रयोगों का पता लगाने में सक्षम बनाता हैयूबीएक्स 40 पुत्री बोर्ड अन्य यूएसआरपी पुत्री बोर्डों के साथ परस्पर कार्य करता है और यूएसआरपी एक्स सीरीज़ और एन सीरीज़ उपकरणों के साथ संगत है।
मुख्य विशेषताएं:
1आवृत्ति कवरेजः 10 मेगाहर्ट्ज - 6 गीगाहर्ट्ज
2बैंडविड्थ में शामिल हैंः 40 मेगाहर्ट्ज
3. स्वतंत्र रूप से संचालित पूर्ण-डुप्लेक्स TX और RX आवृत्तियों
4. समर्थन चरण सिंक्रनाइज़ेशन या कैलिब्रेशन
फ़ंक्शन विवरणः
यूबीएक्स-एलडब्ल्यू एक फुल-डुप्लेक्स ट्रांससीवर है जो बहु-चैनल एमआईएमओ और दिशा खोज अनुप्रयोगों में सुसंगत चरण संरेखण के लिए अधिकांश आवृत्ति खंडों को कवर करने वाले उच्च-प्रदर्शन आरएफ प्रदान करता है।बैंडविड्थ की ट्यूनिंग रेंज यूबीएक्स-एलडब्ल्यू को एक आदर्श अनुप्रयोग बनाता है जो सभी सबसे आम आवृत्ति बैंड को कवर करता है, उच्च आवृत्ति, बहुत उच्च आवृत्ति, सेलुलर, रडार, और वाईफाई को कवर करता है, और ब्याज के पूरे बैंड की निगरानी के लिए इस्तेमाल किया जा सकता है।यूबीएक्स-एलडब्ल्यू आपके मौजूदा अनुप्रयोगों में निर्बाध एकीकरण के लिए मौजूदा यूएसआरपी-एलडब्ल्यू बेटी बोर्डों के साथ बारी-बारी से काम करता है.
यूबीएक्स-एलडब्ल्यू 160एम का परीक्षण
परीक्षण वातावरण का विवरणः परीक्षण के लिए अनुसंधान एवं विकास कंपनी के उपकरण का उपयोग किया जाता है, मॉडल ZVL है। परीक्षण उपकरण USRP-LW X310 और UBX-LW 160M हैं।दो उपकरणों को रेडियो आवृत्ति केबल द्वारा सीधे जुड़े हुए हैं. परीक्षण वातावरण आरेखः
ओपन-लूप ट्रांसमीटर परीक्षण कनेक्शन आरेखः
बंद लूप स्वयंचलित प्राप्त परीक्षण कनेक्शन आरेखः
जीएनयू रेडियो कंपेनियन के आधार पर ओपन-लूप और क्लोज्ड-लूप परीक्षण डेटाः 1. कैरियर सप्रेशन और इमेज रिजेक्ट टेस्टः केंद्रीय आवृत्ति 10MHz, बेसबैंड सिग्नल आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 10MHz, अधिकतम लाभ पर ग्राफिक्स आउटपुटः
2वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 100MHz, बेसबैंड संकेत आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 100MHz, अधिकतम लाभ पर ग्राफिक्स आउटपुटः
केंद्रीय आवृत्ति 100MHz, क्लोज्ड लूप ट्रांससीवर टेस्ट स्पेक्ट्रम और टाइम डोमेन ग्राफिक्स
3वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, बेसबैंड सिग्नल आवृत्ति 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, अधिकतम लाभ पर ग्राफिक्स आउटपुटः
केंद्रीय आवृत्ति 400 मेगाहर्ट्ज, बंद-लूप ट्रांससीवर परीक्षण स्पेक्ट्रम और समय-डोमेन ग्राफिक्स
4वाहक दमन और दर्पण दमन परीक्षण: केंद्रीय आवृत्ति 800MHz, बेसबैंड संकेत आवृत्ति 10kHz, GAIN 9dB
मध्य आवृत्ति 800MHz, अधिकतम लाभ पर ग्राफिक्स आउटपुटः
केंद्रीय आवृत्ति 800 मेगाहर्ट्ज़, क्लोज्ड-लूप ट्रांससीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
5वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 2.4 GHz, बेसबैंड संकेत आवृत्ति 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 2.4 गीगाहर्ट्ज, अधिकतम लाभ पर ग्राफिक्स आउटपुटः
केंद्रीय आवृत्ति 2.4 GHz, क्लोज्ड-लूप ट्रांससीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
6चरण शोर माप: केंद्रीय आवृत्ति 1 गीगाहर्ट्ज
|
|
