| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | एसबीएक्स-एलडब्ल्यू (40 एमएचजेड, 120 एमएचजेड) |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

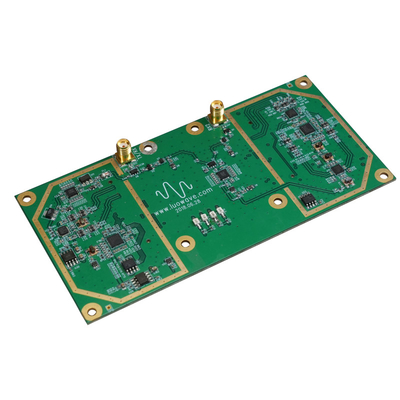

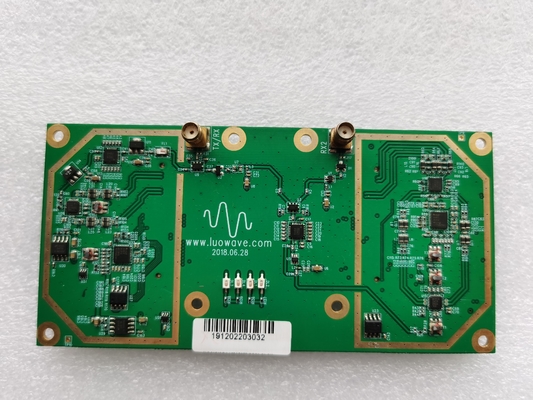

USRP बेटीबोर्ड SBX-LW 40MHZ
एसबीएक्स एक व्यापक बैंडविड्थ ट्रांससीवर है जो 100 एमडब्ल्यू तक की आउटपुट शक्ति प्रदान करता है, और 5 डीबी का एक विशिष्ट शोर आंकड़ा है। प्राप्त और प्रेषण श्रृंखलाओं के लिए स्थानीय थरथरानवाला स्वतंत्र रूप से काम करते हैं,एसबीएक्स दोहरी बैंड ऑपरेशन की अनुमति देता है। एसबीएक्स एमआईएमओ सक्षम है, और 40 मेगाहर्ट्ज बैंडविड्थ प्रदान करता है। एसबीएक्स 400 मेगाहर्ट्ज-4400 मेगाहर्ट्ज रेंज में विभिन्न बैंड तक पहुंच की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।उदाहरण अनुप्रयोग क्षेत्रों में वाई-फाई शामिल है, वाईमैक्स, एस-बैंड ट्रांससीवर और 2.4 गीगाहर्ट्ज ISM बैंड ट्रांससीवर।
मुख्य विशेषताएं:
1आवृत्ति कवरेजः 400-4400 मेगाहर्ट्ज आरएक्स/टीएक्स 2. अधिकतम सिग्नल बैंडविड्थ में शामिल हैंः 40 मेगाहर्ट्ज, 120 मेगाहर्ट्ज 3. यह 100 एमडब्ल्यू आउटपुट पावर और 5 डीबी शोर आंकड़ा प्रदान करता है।स्थानीय थरथरानवाला चैनल प्राप्त करने और प्रसारित करने के लिए इस्तेमाल किया जा सकता है4. एमआईएमओ सक्षम, 400 से 4400 मेगाहर्ट्ज आवृत्ति सीमा में कई आवृत्ति बैंडों में काम करने की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श 5.विशिष्ट अनुप्रयोगों में वाईफ़ाई शामिल हैं, WIMAX, S-बैंड ट्रांससीवर और 2.4GHz ISM बैंड ट्रांससीवर
कार्यात्मक विवरण:
एसबीएक्स-एलडब्ल्यू-40 एक उच्च बैंडविड्थ ट्रांससीवर है जो 5 डीबी के शोर के आंकड़े के साथ 100 एमडब्ल्यू तक की आउटपुट शक्ति प्रदान करता है। स्थानीय ऑसिलेटर की प्राप्त और प्रेषण श्रृंखला स्वतंत्र रूप से काम करती है,दोहरे बैंड के संचालन की अनुमति. एसबीएक्स-एलडब्ल्यू एमआईएमओ कार्यक्षमता प्रदान करता है। उन लोगों के लिए जो 400 मेगाहर्ट्ज से 4400 मेगाहर्ट्ज तक अनुप्रयोगों की एक विस्तृत श्रृंखला तक पहुंचना चाहते हैं, एसबीएक्स-एलडब्ल्यू आदर्श एसडीआर डिवाइस है। अनुप्रयोगों में वाईफाई, वाईमैक्स,एस-बैंड ट्रांससीवर और 2.4 GHz ISM बैंड ट्रांससीवर।
संगत उत्पाद:
परीक्षण SBX-LW 40M
परीक्षण वातावरण विवरण: परीक्षण के लिए अनुसंधान एवं विकास कंपनी के उपकरण का उपयोग किया जाता है, मॉडल ZVL है। परीक्षण उपकरण USRP-LW X310 और SBX-LW 40M हैं।दो उपकरणों को रेडियो आवृत्ति केबल द्वारा सीधे जुड़े हुए हैं. परीक्षण वातावरण आरेखः
ओपन-लूप ट्रांसमीटर परीक्षण कनेक्शन आरेखः
बंद लूप स्वयंचलित प्राप्त परीक्षण कनेक्शन आरेखः
GNURADIO COMPANION पर आधारित ओपन-लूप और बंद-लूप परीक्षण डेटाः GNURADIO COMPANION परीक्षण ब्लॉक आरेखः
1वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 2.4 GHz, बेसबैंड संकेत आवृत्ति 10 kHz, GAIN 9dB
केंद्रीय आवृत्ति 2.4 गीगाहर्ट्ज, अधिकतम आउटपुट ग्राफिक्सः
केंद्रीय आवृत्ति 2GHz, क्लोज्ड लूप ट्रांससीवर टेस्ट स्पेक्ट्रम और टाइम डोमेन ग्राफिक्स
2वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 3GHz, बेसबैंड संकेत आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 3GHz, अधिकतम आउटपुट ग्राफिक्स:
केंद्रीय आवृत्ति 3GHz, क्लोज्ड-लूप ट्रांससीवर टेस्ट स्पेक्ट्रम और टाइम-डोमेन ग्राफिक्स
3वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 4 GHz, बेसबैंड संकेत आवृत्ति 10 kHz, GAIN 9 dB
2वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 3GHz, बेसबैंड संकेत आवृत्ति 10kHz, GAIN 9dB
केंद्रीय आवृत्ति 4.4 गीगाहर्ट्ज, अधिकतम आउटपुट ग्राफिक्सः
चरण शोर माप: केंद्रीय आवृत्ति 1 GHz:
कृपया यदि आपके कोई प्रश्न हैं तो हमें संदेश भेजने के लिए स्वतंत्र महसूस करें। हम आपको सर्वोत्तम सेवा प्रदान करने के लिए अपना सर्वश्रेष्ठ प्रयास करेंगे।
3वाहक दमन और छवि अस्वीकृति परीक्षण: केंद्रीय आवृत्ति 4 GHz, बेसबैंड संकेत आवृत्ति 10 kHz, GAIN 9 dB
केंद्रीय आवृत्ति 4 गीगाहर्ट्ज, अधिकतम आउटपुट ग्राफिक्सः
केंद्रीय आवृत्ति 4.4 गीगाहर्ट्ज, अधिकतम आउटपुट ग्राफिक्सः
|
|
