| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | X310 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

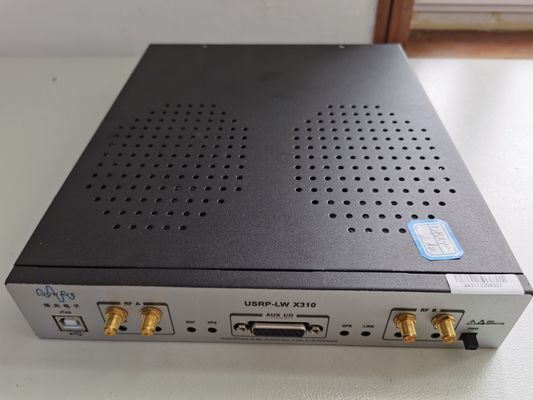

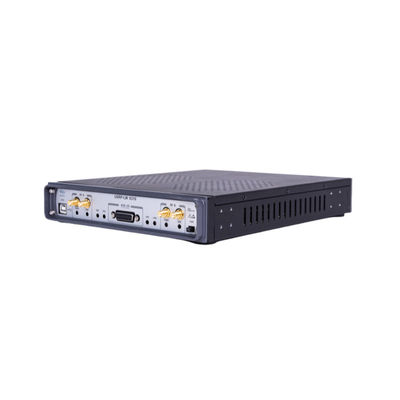

यूएसआरपी-एलडब्ल्यू एक्स310 अगली पीढ़ी के वायरलेस संचार प्रणालियों के डिजाइन और तैनाती के लिए एक उच्च प्रदर्शन, स्केलेबल सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) प्लेटफॉर्म है।
USRP-LW X310 हार्डवेयर आर्किटेक्चर DC से 6GHz तक 160M तक के बैंडविड्थ के साथ दो विस्तारित बैंडविड्थ बेटी बोर्ड स्लॉट को जोड़ती है।इसमें कई हाई-स्पीड इंटरफेस (PCIe) हैं।, गीगाबिट/10 गीगाबिट ईथरनेट पोर्ट), साथ ही एक संसाधन-समृद्ध, उपयोगकर्ता-प्रोग्राम करने योग्य Kintex-7 FPGA। USRP-LW X310 एक ओपन सोर्स क्रॉस-प्लेटफ़ॉर्म UHD ड्राइवर का उपयोग करता है,बड़ी संख्या में विकास ढांचे के साथ, संगत संदर्भ आर्किटेक्चर और ओपन सोर्स प्रोजेक्ट।
USRP-LW X310 के डिजिटल प्रसंस्करण कोर के रूप में, XC7K410T FPGA सभी प्रमुख घटकों के बीच उच्च गति कनेक्टिविटी प्रदान करता है, जिसमें आरएफ फ्रंट एंड, होस्ट इंटरफ़ेस और डीडीआर 3 मेमोरी शामिल हैं।डिफ़ॉल्ट एफपीजीए डिजिटल डाउन कन्वर्शन और डिजिटल अप कन्वर्शन को नियंत्रित करने के लिए सभी यूएचडी प्रदान करता है, ठीक आवृत्ति ट्यूनिंग, और अन्य डीएसपी समारोह ब्लॉक. उपयोगकर्ता संसाधन समृद्ध Kintex-7 FPGA के खाली स्थान का लाभ उठा सकते हैं, साथ ही यूएसआरपी द्वारा समर्थित आरएफएनओसी विकास ढांचे,अपने स्वयं के डीएसपी प्रसंस्करण मॉड्यूल विकसित करने और लागू करने के लिए.

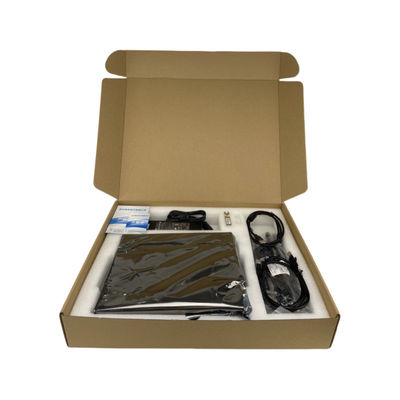

USRP-LW X310 उपकरण किट में शामिल हैंः
| पैरामीटर | USRP-LW N210 | USRP-LW X310 |
|---|---|---|
| एफपीजीए | स्पार्टन 3XC3SD3400A | Kintex 7-410T |
| तार्किक कोशिकाएँ | 53k | 406k |
| स्मृति | 2,268 Kb | 28,620 Kb |
| गुणक | 126 | 1540 |
| घड़ी दर | 100 मेगाहर्ट्ज | 200 मेगाहर्ट्ज |
| स्ट्रीमिंग बैंडविड्थ प्रति चैनल (16-बिट) | 25 एमएस/सेक | 200 एमएस/सेकंड |

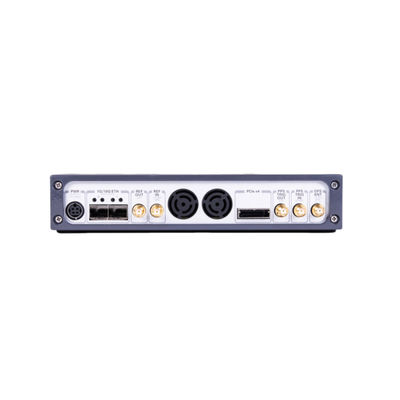

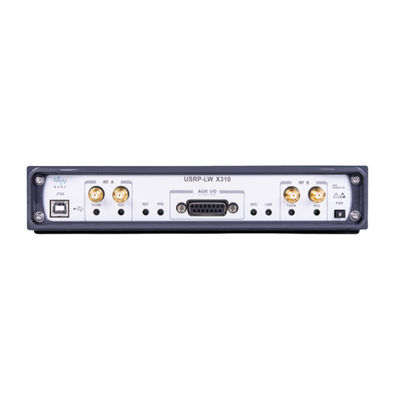

यूएसआरपी-एलडब्ल्यू एक्स 310 विभिन्न प्रकार के उच्च गति वाले इंटरफेस प्रदान करता है। डिवाइस के पैनल पर, गीगाबिट ईथरनेट पोर्ट कनेक्ट करने के सबसे सरल और सबसे अधिक उपयोग किए जाने वाले तरीकों में से एक है।विस्तारित बैंडविड्थ और कम विलंबता वाले अनुप्रयोगों के लिए, जैसे PHY/MAC अध्ययन, X310 निर्धारक संचालन के लिए एक कुशल बस इंटरफ़ेस PCIe x4 प्रदान करता है। जब एप्लिकेशन नेटवर्क रिकॉर्डिंग या बहु-नोड प्रसंस्करण का उपयोग करता है,10 गीगाबिट पोर्ट सबसे अच्छा विकल्प है.
यूएसआरपी-एलडब्ल्यू एक्स 310 में कई अतिरिक्त सुविधाएँ शामिल हैं जो विभिन्न वायरलेस अनुप्रयोगों का समर्थन करती हैं। एफपीजीए डिजाइन में, मदरबोर्ड पर 1 जीबी डीडीआर 3 का उपयोग डेटा बफरिंग और भंडारण के लिए किया जा सकता है।वैकल्पिक आंतरिक जीपीएसडीओ 50ns से कम के सिंक्रनाइज़ेशन देरी के साथ जीपीएस प्रणाली के साथ सिंक्रनाइज़ होने पर उच्च परिशुद्धता आवृत्ति संदर्भ प्रदान करता है. GPIO इंटरफ़ेस उपयोगकर्ताओं को बाहरी घटकों जैसे एम्पलीफायर और स्विच को नियंत्रित करने, इवेंट ट्रिगर जैसे समर्थन इनपुट और डिबग सिग्नल का निरीक्षण करने की अनुमति देता है।USRP-LW X310 में एक आंतरिक JTAG एडाप्टर भी शामिल है जो डेवलपर्स को आसानी से नई FPGA छवियों को लोड और डिबग करने में सक्षम बनाता है.
| पैरामीटर श्रेणी | मूल्य | इकाई | पैरामीटर श्रेणी | मूल्य | इकाई |
|---|---|---|---|---|---|
| डीसी वोल्टेज इनपुट | 12 | वी | सिंगल साइड बैंड सिग्नल/इमेज रिजेक्शन | -35/50 | डीबीसी |
| बिजली की खपत | 45 | W | चरण शोर | ||
| मॉड्यूल पैरामीटर परिवर्तित करें | 3.5GHz | 1.0 | degRMS | ||
| एडीसी नमूनाकरण दर (अधिकतम) | 200 | एमएस/एस | 1MHz | 1.5 | degRMS |
| एडीसी संकल्प | 14 | बिट्स | आउटपुट शक्ति | >10 | डीबीएम |
| डीएसी नमूनाकरण दर | 800 | एमएस/एस | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | 0 | डीबी |
| डीएसी संकल्प | 16 | बिट्स | शोर का आंकड़ा | 8 | डीबी |
| मेजबान अधिकतम दर के साथ (16b) | 200 | एमएस/एस | भौतिक गुण | ||
| स्थानीय कंपन सटीकता | 2.5 | पीपीएम | परिचालन तापमान | 0-55 | °C |
| GPSDO सटीकता लॉक नहीं है | 20 | पीपीबी | आकार | 290×225×50 | मिमी |
| वजन (2 शीट SBX-LW 120) | 1.8 | किलो | |||
|
|
