| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | X310 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

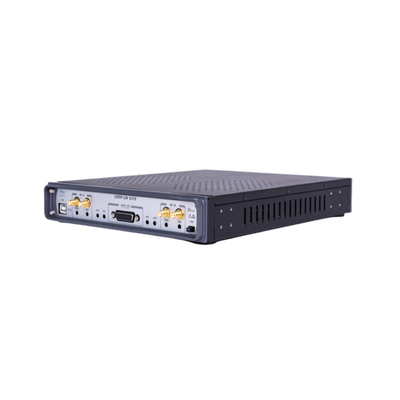

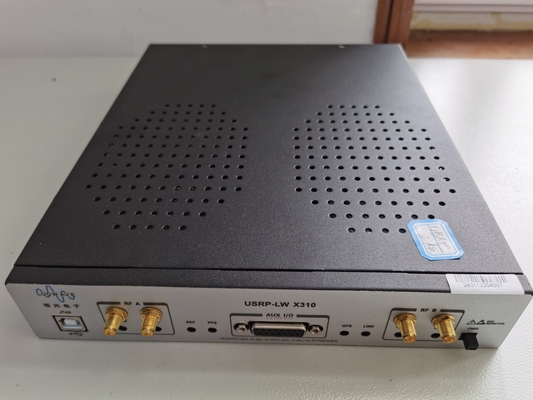

एक्स सीरीज़ USRP-LW X310
USRP-LW X310 अगली पीढ़ी के वायरलेस संचार प्रणालियों के डिजाइन और तैनाती के लिए एक उच्च-प्रदर्शन, स्केलेबल सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) प्लेटफॉर्म है।
USRP-LW X310 हार्डवेयर आर्किटेक्चर DC से 6GHz तक 160M तक के बैंडविड्थ के साथ दो विस्तारित बैंडविड्थ बेटी बोर्ड स्लॉट को जोड़ती है।और इसमें कई हाई-स्पीड इंटरफेस (PCIe) हैं।, गीगाबिट/10 गीगाबिट ईथरनेट पोर्ट), साथ ही एक संसाधन-समृद्ध, उपयोगकर्ता-प्रोग्राम करने योग्य Kintex-7 FPGA। इसके अलावा, USRP-LW X310 एक ओपन सोर्स क्रॉस-प्लेटफ़ॉर्म UHD ड्राइवर का उपयोग करता है,बड़ी संख्या में विकास ढांचे के साथ, संगत संदर्भ आर्किटेक्चर और ओपन सोर्स प्रोजेक्ट।
USRP-LW X310 के डिजिटल प्रोसेसिंग कोर के रूप में, XC7K410T FPGA सभी प्रमुख घटकों के बीच उच्च गति कनेक्टिविटी प्रदान करता है। इसमें आरएफ फ्रंट एंड, होस्ट इंटरफ़ेस और डीडीआर 3 मेमोरी शामिल है।डिफ़ॉल्ट एफपीजीए डिजिटल डाउन कन्वर्शन और डिजिटल अप कन्वर्शन को नियंत्रित करने के लिए सभी यूएचडी प्रदान करता है, ठीक आवृत्ति ट्यूनिंग, और कुछ अन्य डीएसपी फ़ंक्शन ब्लॉक. उपयोगकर्ता संसाधन समृद्ध Kintex-7 FPGA के खाली स्थान का लाभ उठा सकते हैं, साथ ही यूएसआरपी द्वारा समर्थित आरएफएनओसी विकास ढांचे,अपने स्वयं के डीएसपी प्रसंस्करण मॉड्यूल विकसित करने और लागू करने के लिए.

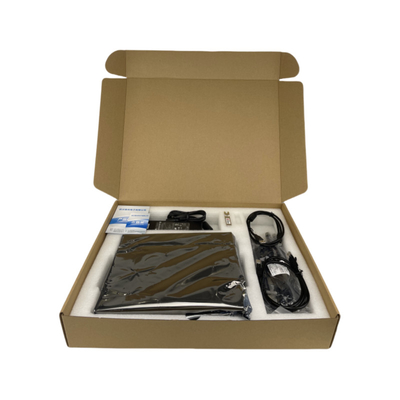

USRP-LW X310 उपकरण किट में शामिल हैंः एकUSRP-LW X310 मुख्य इकाई, गीगाबिट केबल, एसएफपी+ गीगाबिट एडाप्टर, पावर एडाप्टर, USB2.0 JTAG केबल, एसएमए कनेक्टर आरएफ केबल 4 जड़।
ईथरनेट पोर्ट श्रृंखला और एक्स श्रृंखला के एफपीजीए के प्रदर्शन तुलना तालिका
| USRP-LW N210 | USRP-LW X310 | |
| एफपीजीए | स्पार्टन 3XC3SD3400A | Kintex 7-410T |
| तार्किक कोशिकाएँ | 53k | 406k |
| स्मृति | 2,268 Kb | 28,620 Kb |
| मल्टीलियर्स | 126 | 1540 |
| घड़ी दर | 100 मेगाहर्ट्ज | 200 मेगाहर्ट्ज |
|
बैंडविड्थ प्रति चैनल ((१६-बिट) |
25 एमएस/सेक | 200 एमएस/सेकंड |

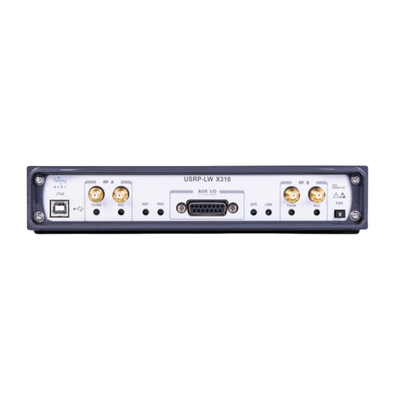

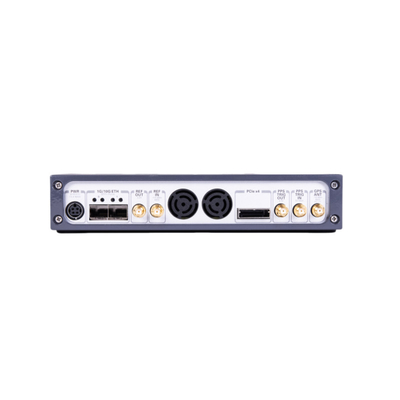

यूएसआरपी-एलडब्ल्यू एक्स 310 विभिन्न प्रकार के उच्च गति वाले इंटरफेस प्रदान करता है। डिवाइस के पैनल पर, गीगाबिट ईथरनेट पोर्ट कनेक्ट करने के सबसे सरल और सबसे अधिक उपयोग किए जाने वाले तरीकों में से एक है।विस्तारित बैंडविड्थ और कम विलंबता वाले अनुप्रयोगों के लिए, जैसे PHY/MAC अध्ययन, X310 इस निर्धारक ऑपरेशन के लिए एक कुशल बस इंटरफ़ेस PCIe x4 प्रदान करता है। जब एप्लिकेशन नेटवर्क रिकॉर्डिंग या बहु-नोड प्रसंस्करण का उपयोग करता है,10 गीगाबिट पोर्ट सबसे अच्छा विकल्प है.
USRP-LW X310 में कई अतिरिक्त विशेषताएं शामिल हैं जो कुछ अन्य वायरलेस अनुप्रयोगों की मदद करेंगी। उदाहरण के लिए, FPGA डिजाइन में,मदरबोर्ड पर 1GB DDR3 डेटा बफरिंग और डेटा भंडारण के रूप में इस्तेमाल किया जा सकता हैवैकल्पिक आंतरिक जीपीएसडीओ 50 एनएस से कम के सिंक्रनाइज़ेशन देरी के साथ जीपीएस प्रणाली के साथ सिंक्रनाइज़ होने पर उच्च परिशुद्धता आवृत्ति संदर्भ प्रदान करता है।उपयोगकर्ता को GPIO इंटरफ़ेस के माध्यम से एम्पलीफायर और स्विच जैसे बाहरी घटकों को नियंत्रित करने की अनुमति देता है, इवेंट ट्रिगर जैसे इनपुट का समर्थन करता है, और डिबग सिग्नल का निरीक्षण करता है। यूएसआरपी-एलडब्ल्यू एक्स 310 में एक आंतरिक जेटीएजी एडाप्टर भी शामिल है जो डेवलपर्स को आसानी से नई एफपीजीए छवियों को लोड और डिबग करने की अनुमति देता है।
USRP-LW X310 तकनीकी डेटा:
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| इनपुट/आउटपुट | आरएफ प्रदर्शन मापदंड जब जोड़े जाते हैंके साथएसबीएक्स-एलडब्ल्यू 120 | ||||
| डीसी वोल्टेज इनपुट | 12 | वी | सिंगल साइड बैंड सिग्नल/इमेज रिजेक्शन | -35/50 | डीबीसी |
| बिजली की खपत | 45 | W | चरण शोर | ||
| मॉड्यूल पैरामीटर परिवर्तित करें | 3.5GHz | 1.0 | degRMS | ||
| एडीसी नमूनाकरण दर (अधिकतम) | 200 | एमएस/एस | 1MHz | 1.5 | degRMS |
| एडीसी संकल्प | 14 | बिट्स | आउटपुट शक्ति | >10 | डीबीएम |
| डीएसी नमूनाकरण दर | 800 | एमएस/एस | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | 0 | डीबी |
| डीएसी संकल्प | 16 | बिट्स | शोर का आंकड़ा | 8 | डीबी |
| अतिथि अधिकतम दर (16b) के साथ। | 200 | एमएस/एस | भौतिक गुण | ||
| स्थानीय कंपन सटीकता | 2.5 | पीपीएम | परिचालन तापमान | 0-55 | सी |
| GPSDO सटीकता लॉक नहीं है | 20 | पीपीबी | आकार | 290×225×50 | मिमी |
| वजन (2 शीट SBX-LW 120). | 1.8 | किलो | |||
|
|
