| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | यूएसआरपी-एलडब्ल्यू 2900 |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

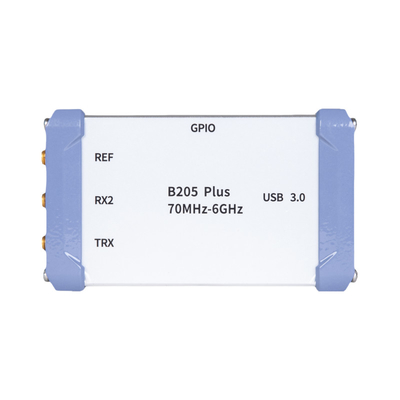

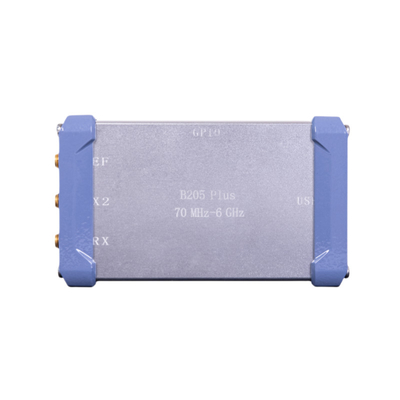

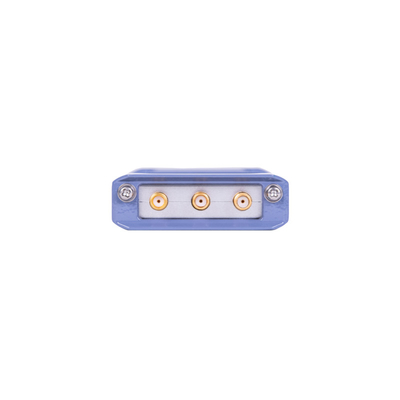

सार्वभौमिक सॉफ्टवेयर परिभाषित रेडियो प्लेटफार्म,USRP-LW 2900
अवलोकन
यूएसआरपी-एलडब्ल्यू 2900 एक व्यवसाय कार्ड के आकार में 1 × 1 एसडीआर प्रदान करता है। 70 मेगाहर्ट्ज से 6 गीगाहर्ट्ज तक एक व्यापक आवृत्ति रेंज और एक उपयोगकर्ता-प्रोग्राम करने योग्य, औद्योगिक ग्रेड Xilinx स्पार्टन -6 XC6SLX150 एफपीजीए के साथ।आरएफ फ्रंट एंड 56 मेगाहर्ट्ज के तत्काल बैंडविड्थ के साथ एनालॉग डिवाइस AD9364 आरएफआईसी ट्रांससीवर का उपयोग करता है.यूएसआरपी-एलडब्ल्यू 2900इसमें GPIO, JTAG के लिए कनेक्टर्स और 10 MHz क्लॉक संदर्भ या PPS समय संदर्भ इनपुट सिग्नल के साथ सिंक्रनाइज़ेशन भी शामिल है।यूएसआरपी हार्डवेयर ड्राइवर सॉफ्टवेयर एपीआई सभी यूएसआरपी उत्पादों का समर्थन करता है और उपयोगकर्ताओं को कुशलता से अनुप्रयोगों को विकसित करने के लिए सक्षम बनाता है और फिर आवश्यकताओं के विस्तार के रूप में प्लेटफार्मों के बीच डिजाइनों को सहज रूप से संक्रमण करता है.
मुख्य विशेषताएं:
|
• कॉम्पैक्ट आकार और अत्यधिक एकीकृत आरएफ रेंज 70 मेगाहर्ट्ज 6 गीगाहर्ट्ज को कवर करती है |
• अधिकतम समर्थित वास्तविक समय बैंडविड्थ 56MHz 61.44 एमएस/सेकंड का संदर्भ नमूना दर |
| • प्रोग्राम करने योग्य स्पार्टन 6 XC6SLX150 एफपीजीए | • ओपन सोर्स यूएचडी कई फ्रेमवर्क का समर्थन करता है |
| • जीएनयू रेडियो ओपन सोर्स सॉफ्टवेयर फ्रेमवर्क के लिए समर्थन | • यूएचडी 3 की आवश्यकता होती है।9.2 या नए ड्राइवर संस्करण का समर्थन |
| • उच्च गति यूएसबी 3.0 कनेक्शन का समर्थन करता है | • GPIO सामान्य इंटरफ़ेस और JTAG डिबगिंग क्षमताएं |
| • 10 मेगाहर्ट्ज़ संदर्भ घड़ी या पीपीएस सिंक्रनाइज़ेशन का समर्थन करता है |
तकनीकी डेटाः
| पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई | पैरामीटर श्रेणी | संख्यात्मक मूल्य | इकाई |
| इनपुट/आउटपुट | स्थानीय कंपन सटीकता | ±20 | पीपीएम | ||
| डीसी वोल्टेज इनपुट | 5 | वी | आरएफ प्रदर्शन मापदंड | ||
| मॉड्यूल पैरामीटर परिवर्तित करें | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | -21 | डीबीएम | ||
| एडीसी नमूनाकरण दर (अधिकतम) | 61.44 | एमएस/एस | आउटपुट शक्ति | >9 | डीबीएम |
| एडीसी संकल्प | 12 | बिट्स | शोर का आंकड़ा | <8 | डीबी |
| डीएसी नमूनाकरण दर | 61.44 | एमएस/एस | भौतिक विशेषताएं | ||
| डीएसी संकल्प | 12 | बिट्स | आकार | 6.1 × 9.7 × 15 | सेमी |
| अतिथि अधिकतम दर (16b) के साथ। | 61.44 | एमएस/एस | वजन | 115.0 | घ |
विडियो
|
|
