| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | बी205मिनी |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD |
| प्रसव का समय: | स्पॉट गुड्स या 30 दिन |
| भुगतान की शर्तें: | टी/टी |

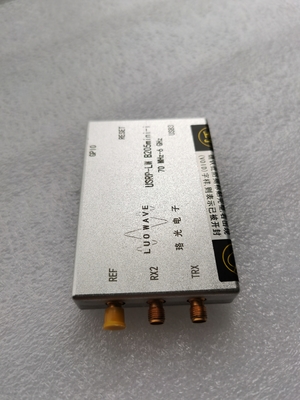

यूनिवर्सल सॉफ्टवेयर रेडियो पेरिफेरल, USRP-LW B205mini, ETTUS USRP B205mini के साथ संगत
अवलोकन
USRP-LW B205mini एक 6.1×9.7×1.5cm छोटे आकार का औद्योगिक स्तर का सॉफ्टवेयर रेडियो उपकरण है।
डिवाइस में ट्रांसमिट फ्रंट एंड पर ADI के AD9364 RF इंटीग्रेटेड सर्किट के साथ एक इंडस्ट्रियल-ग्रेड प्रोग्राम योग्य Xilinx Spartan-6 XC6SLX150 FPGA है, जो RF रेंज और 56MHz की तात्कालिक बैंडविड्थ के साथ 70MHz से 6GHz का समर्थन करता है, यह एक लागत प्रभावी ट्रांसीवर है।
USRP-LW B205mini कुछ कनेक्टर्स का भी समर्थन करता है, जैसे GPIO, JTAG कनेक्टर, PPS ट्रिगर सिंक्रोनाइज़ेशन या 10MHz रेफरेंस क्लॉक सिंक्रोनाइज़ेशन का समर्थन करता है।USRP हार्डवेयर ड्राइवर (UHD) उपयोगकर्ताओं को कुशलता से एप्लिकेशन विकसित करने और फिर उच्च-प्रदर्शन USRP-LW X-Series या एम्बेडेड USRP-LW E-Series उपकरणों को डिजाइन करने में सक्षम बनाता है।
USRP-LW B205mini डिवाइस किट में शामिल हैं: एक USRP-LW B205mini और एक USB 3.0 केबल।
विशेषताएँ
|
• कॉम्पैक्ट आकार और अत्यधिक एकीकृत आरएफ रेंज में 70 मेगाहर्ट्ज-6 गीगाहर्ट्ज शामिल हैं |
• 56MHz की अधिकतम समर्थित रीयल-टाइम बैंडविड्थ संदर्भ नमूना दर 61.44 एमएस/एस |
| • प्रोग्राम करने योग्य संयमी 6 XC6SLX150 FPGA | • ओपन सोर्स यूएचडी कई ढांचे का समर्थन करता है |
| • जीएनयू रेडियो ओपन सोर्स सॉफ्टवेयर फ्रेमवर्क के लिए समर्थन | • UHD 3.9.2 या नए ड्राइवर संस्करण समर्थन की आवश्यकता है |
| • उच्च गति वाले यूएसबी 3.0 कनेक्शन का समर्थन करता है | • GPIO सामान्य इंटरफ़ेस और JTAG डिबगिंग क्षमताएं |
| • 10 मेगाहर्ट्ज संदर्भ घड़ी या पीपीएस सिंक्रनाइज़ेशन का समर्थन करता है |
USRP-LW B205mini तकनीकी डेटा:
| पैरामीटर श्रेणी | अंकीय मान | इकाई | पैरामीटर श्रेणी | अंकीय मान | इकाई |
| इनपुट आउटपुट | स्थानीय कंपन सटीकता | ±2.0 | पीपीएम | ||
| डीसी वोल्टेज इनपुट | 5 | वी | आरएफ प्रदर्शन पैरामीटर | ||
| मॉड्यूल पैरामीटर कनवर्ट करें | तीसरे क्रम का अवरोधन बिंदु दर्ज करें | -21 | डी बी एम | ||
| एडीसी नमूना दर (अधिकतम | 61.44 | एमएस/एस | निर्गमन शक्ति | >9 | डी बी एम |
| एडीसी संकल्प | 12 | बिट्स | शोर का आंकड़ा | <8 | डीबी |
| डीएसी नमूना दर | 61.44 | एमएस/एस | भौतिक विशेषताएं | ||
| डीएसी संकल्प | 12 | बिट्स | आकार | 6.1×9.7×1.5 | सेमी |
| मेजबान अधिकतम दर (16 बी) के साथ। | 61.44 | एमएस/एस | वजन | 115.0 | जी |
विडियो
|
|
