| ब्रांड नाम: | Luowave |
| मॉडल संख्या: | USRP-LW B210-I |
| कीमत: | $1,200.00 |

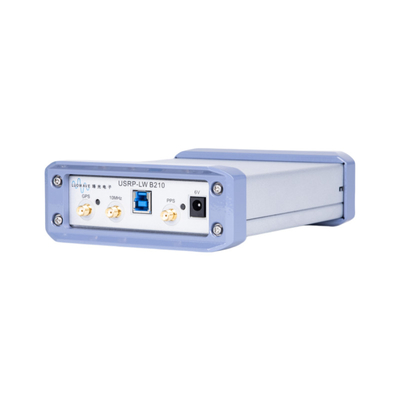

USRP-LW B210-I एक उच्च एकीकृत, 2T2R ट्रांससीवर-सक्षम औद्योगिक ग्रेड सार्वभौमिक सॉफ्टवेयर परिभाषित रेडियो उपकरण है जिसमें ओपन सोर्स USRP हार्डवेयर ड्राइवर (UHD) के माध्यम से कई फ्रेमवर्क हैं,इसमें एक प्रोग्राम करने योग्य Xilinx Artix हैटीएमAD9361 आरएफ फ्रंट-एंड के साथ, USRP-LW B210-I 56MHz की अधिकतम वास्तविक समय बैंडविड्थ प्रदान कर सकता है।
जीएनयू रेडियो
मैटलैब
यूएचडी
लैबव्यू
विनिर्देश
| डीसी वोल्टेज इनपुट | 6V | जीपीएस लॉक टीसीएक्सओ सटीकता | <1ppb |
| एडीसी नमूनाकरण दर (अधिकतम) | 61.44 एमएसपीएस | एकल पक्षीय बैंड मिररिंग | -40/-50dBc |
| लो रिजेक्शन ((1GHz) | |||
| एडीसी संकल्प | 12 बिट्स | 1GHz चरण शोर | -102dBc/Hz@10KHz |
| एडीसी वाइडबैंड एसएफडीआर | 78dBc | 5GHz चरण शोर | -91dBc/Hz@10KHz |
| डीएसी नमूनाकरण दर | 61.44 एमएसपीएस | आउटपुट शक्ति | 16dBm |
| डीएसी संकल्प | 12 बिट्स | IIP3 | -20dBm |
| मेजबान के साथ अधिकतम ट्रांसफर दर (16b) | 61.44 एमएसपीएस | शोर का आंकड़ा | <8.5dB |
| स्थानीय थरथरानवाला सटीकता | ±2.0ppm | जीपीएस TCXO सटीकता अनलॉक करें | ±75ppb |
| प्रोसेसर (केवल चेसिस के लिए) | I7 8700 | मेमोरी (केवल चेसिस के लिए) | 16G |
| वोल्टेज (केवल चेसिस के लिए) | 220 वोल्ट | वर्तमान (केवल चेसिस के लिए) | 3ए मैक्स |
| आकार | A7 100T: 0.11kg | वजन | A7 100T: 17.2*10 सेमी |
| पी/एन | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (मॉड्यूल) | USRP-LW B205 (बोर्ड) |
| चित्र |
|
|
|
|
|
|
|
|
| आवृत्ति सीमा | डीसी-6GHz | 3MHz-6GHz | 10MHz-6GHz | डीसी-6GHz | 70MHz-6GHz | |||
| आरएफ बेटी बोर्ड | दो पुत्री बोर्डों का समर्थन करें | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | निर्मित दो पुत्री बोर्ड (बदला नहीं जा सकता) | एक बेटी बोर्ड का समर्थन करें | समर्थित नहीं | |||
| अधिकतम बैंडविड्थ | 160MHz प्रत्येक | 200MHz प्रत्येक | 100MHz प्रत्येक |
8-बिट चौड़ाईः80MHz प्रत्येक 16-बिट चौड़ाईः25MHz प्रत्येक |
56MHz प्रत्येक | |||
| चैनल नं. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
एडीसीः एडीएस62पी48 डीएसीः AD9146 |
एडीसीःएडी9695बी डीएसीःडीएसी37जे82 |
AD9371
|
एडीसीःएडीएस62पी42
|
AD9361 एडीसीः 12-बिट 61.44 एमएस/सेकंड DACs:12-बिट 61.44MS/s |
AD9364 एडीसीः12位61.44MS/s डीएसीः 12 बिट्स 61.44 एमएस/सेक |
||
| एफपीजीए मॉडल | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx स्पार्टन XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx स्पार्टन 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| डेटा इंटरफ़ेस | गिग बंदरगाह10GbE पोर्ट,
पीसीआईई x4
|
गिग बंदरगाह10GbE पोर्ट,
QSFP ((2*10G)
,ए-यूएसबी,
सूक्ष्म-यूएस
|
गिग बंदरगाह10GbE पोर्ट,
ए-यूएसबी, माइक्रो यूएसबी
|
गीगाबिट ईथरनेट पोर्ट | ईथरनेट पोर्ट, यूएसबी20 | यूएसबी 3।0 | ||
| आकार (मिमी) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| इकाई मूल्य | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
हम कौन हैं?
चीन अग्रणी सॉफ्टवेयर रेडियो उपकरण और समाधान प्रदाता 2012 के बाद से, गर्म बिक्री उत्पादों में शामिल हैंः
क्यों हम
हमसे संपर्क करें
यदि आपको किसी और जानकारी की आवश्यकता है तो कृपया मुझसे संपर्क करने में संकोच न करें।
|
|
